IP 55
32
Ø 5
3,9
32
Ø5
22
19
22
24
36
19
22
24
1-Photocellule
TX
1-Photocellule
RX
1 Moteur 1
1 Moteur 2
Réseau
230V

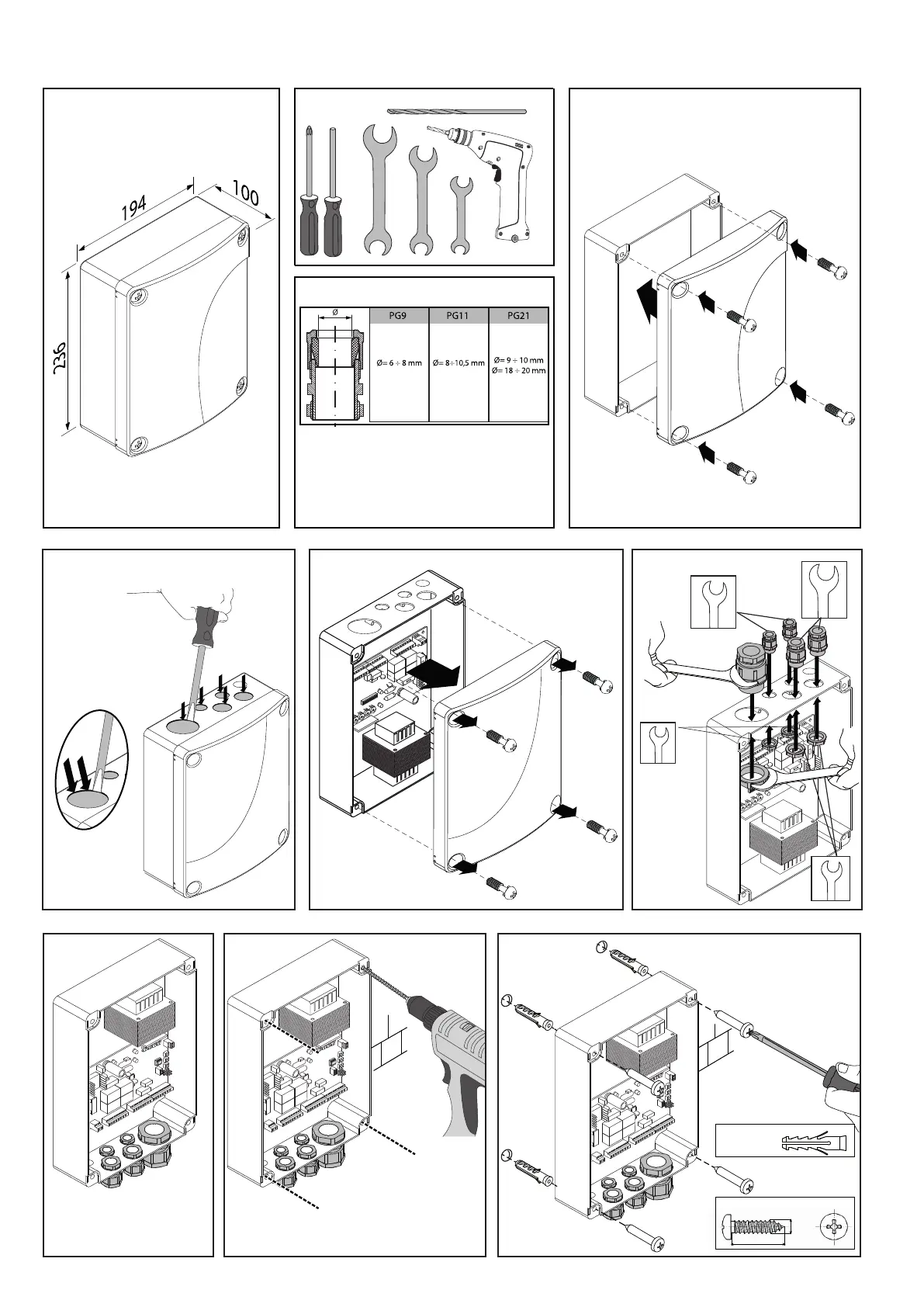

INSTALLATION TABLEAU COMMANDES
DIMENSIONS
1� Fermer le couvercle du boîtier du tableau
de commande
3� Ouvrir le couvercle du boîtier du tableau de
commande
6� Percer les quatre trous indiqués
avec une perceuse
5� Basculer le boîtier du
tableau de commande
7� Enfiler les fishers et fixer les vis
comme le montre la gure�
4�
Enler et xer les presse-
câbles
2� Ouvrir les 5 trous indiqués par les èches
avec un chasse-goupille
ATTENTION :
APPUYER (PAS TROP FORT
DANS LE BORD COMME LE
MONTRE LE DESSIN) pour
éviter d'endommager la
che interne!!
TABLEAU Ø EXTERIEUR CABLE
Le tableau ne s’applique qu’au kit presse-câble
fourni par le fabricant
72 - FABER BT - FABER L BT KIT
D812458 10550_01
