BFT FABER BT - Page 73

105 mm
43 mm
37 mm
min. 1m
RX
TX
TX
RX
OK KO
PG11
max 24 mm
22
PAIRE 1
PAIRE 2
(EN OPTION)
DIMENSIONS ALIGNEMENT CORRECT
EN CAS DE PASSAGE DU CÂBLE DU MUR, rompre l'orice arrière
OU BIEN rompre l'orice AVANT et introduire le PRESSE-CÂBLE
EN CAS DE PASSAGE DU CÂBLE SUR UNE GOULOTTE EXTERNE
Dans les deux cas, plier à présent les plots en caoutchouc pour
fermer les orices:

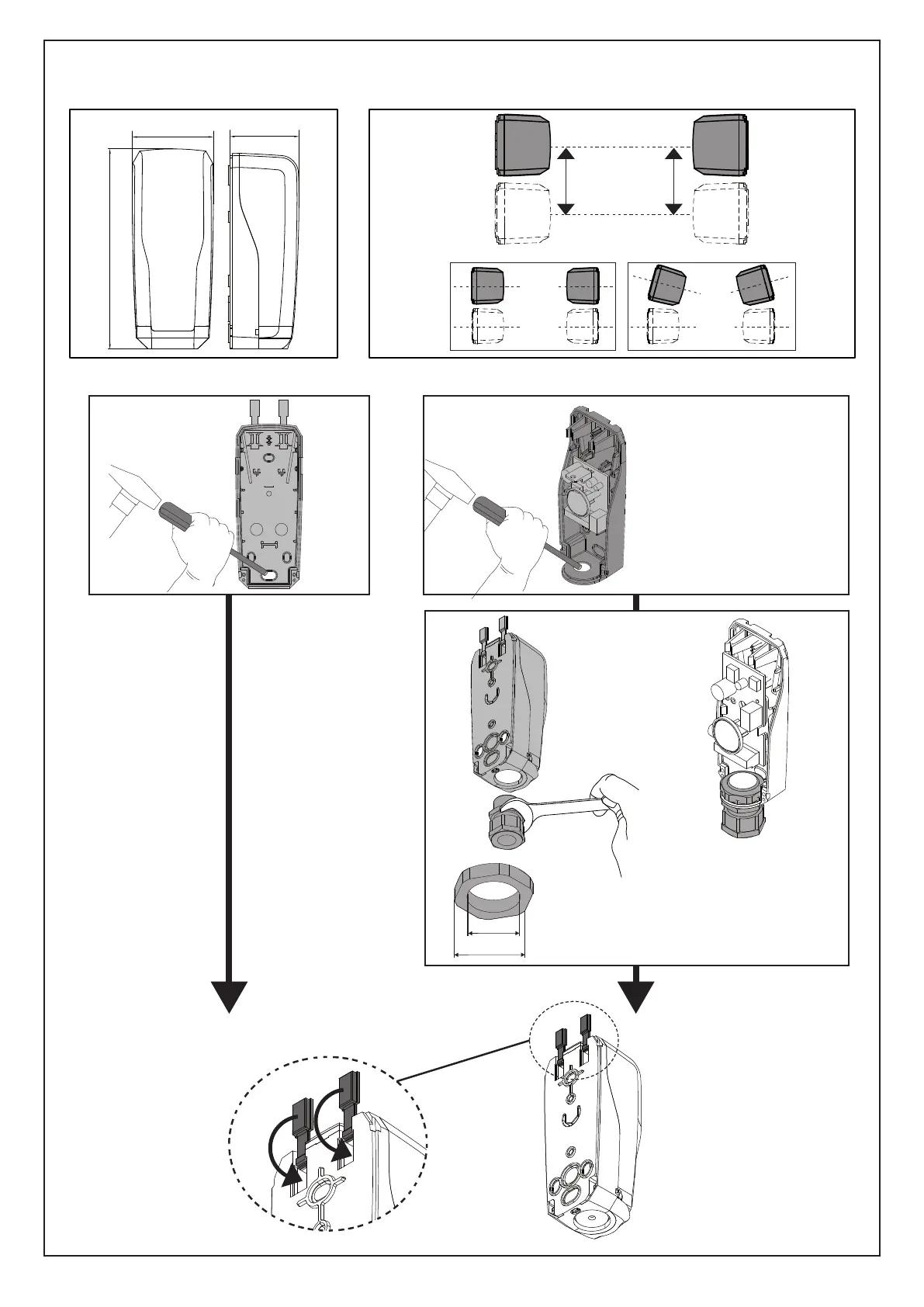

MONTAGE DES PHOTOCELLULES
FABER BT - FABER L BT KIT - 73
D812458 10550_01
