BFT FABER BT - Page 74

Ø 6
Ø 22
Ø 6
Ø 6
1 2 3 4
3
TX
*
RX
400÷600 mm
TX
*
TX
*
RX
RX
*
Seulement pour
PG entrée câble
depuis le bas

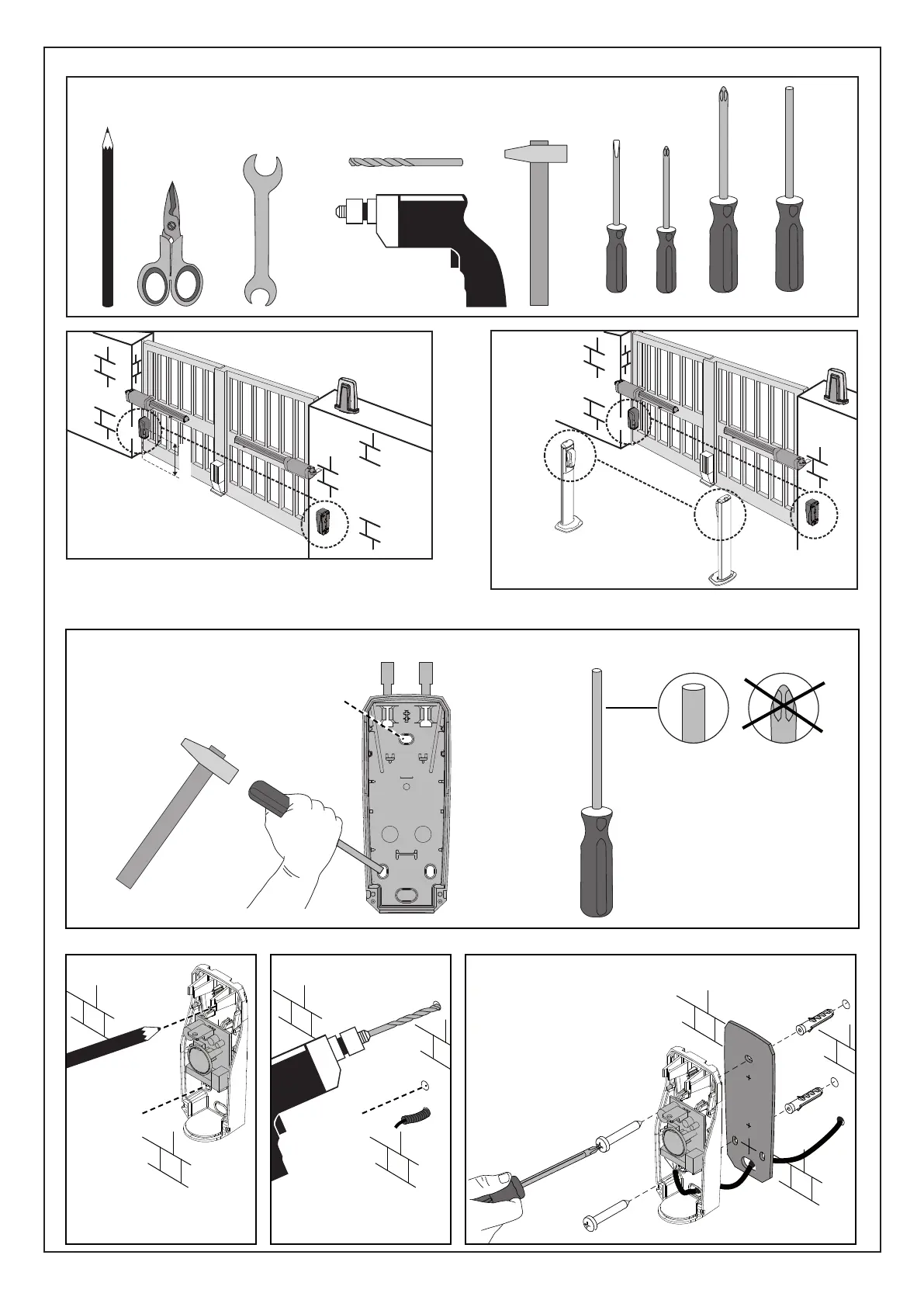

MONTAGE DES PHOTOCELLULES SUR LE MUR
En cas de mur IRRÉGULIER, n'introduire qu'UNE SEULE vis (inférieure)�
ATTENTION : LA VIS DOIT ÊTRE FIXÉE DANS LA PARTIE LA PLUS PLATE DU MUR� Procéder de la façon indiquée dans la séquence:
* Pas fournis
* Pas fournis
Briser les pré-trous
Marquer les trous au crayon Percer avec une perceuse
Enler les vis et visser
74 - FABER BT - FABER L BT KIT
D812458 10550_01
