BFT FABER BT - Page 75

Seulement pour
PG entrée câble
depuis le bas
Ø 6
Ø 22
Ø 4
Ø 4
1 2 3
3
4
4
TX
*
RX
400÷600 mm
TX
*
TX
*
RX
RX
*
* Pas fournis
* Pas fournis

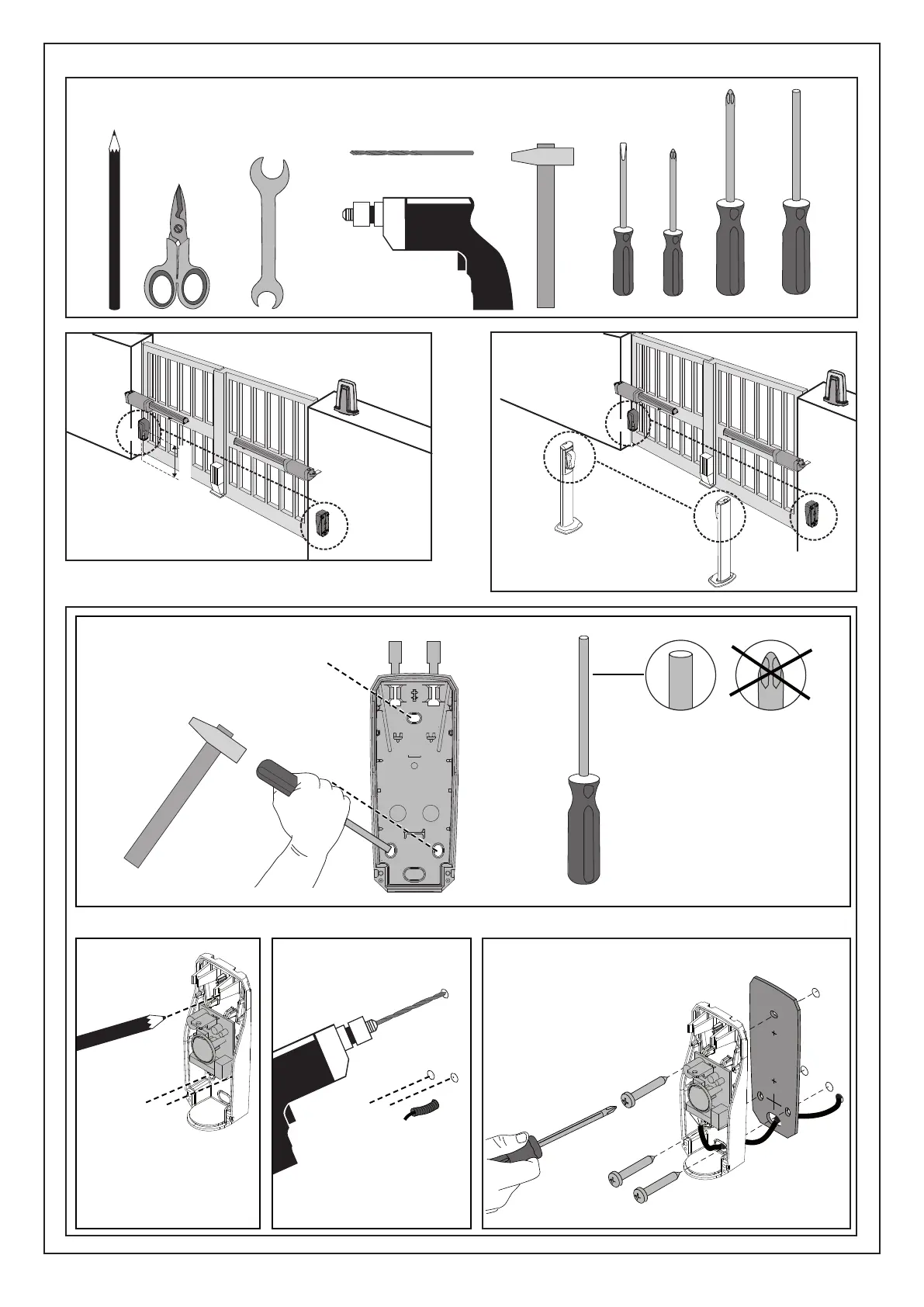

MONTAGE DES PHOTOCELLULES SUR LE FER:
Procéder de la façon indiquée dans la séquence:
Briser les pré-trous
Marquer les trous au crayon Percer avec une perceuse
Enler les vis et visser
FABER BT - FABER L BT KIT - 75
D812458 10550_01
