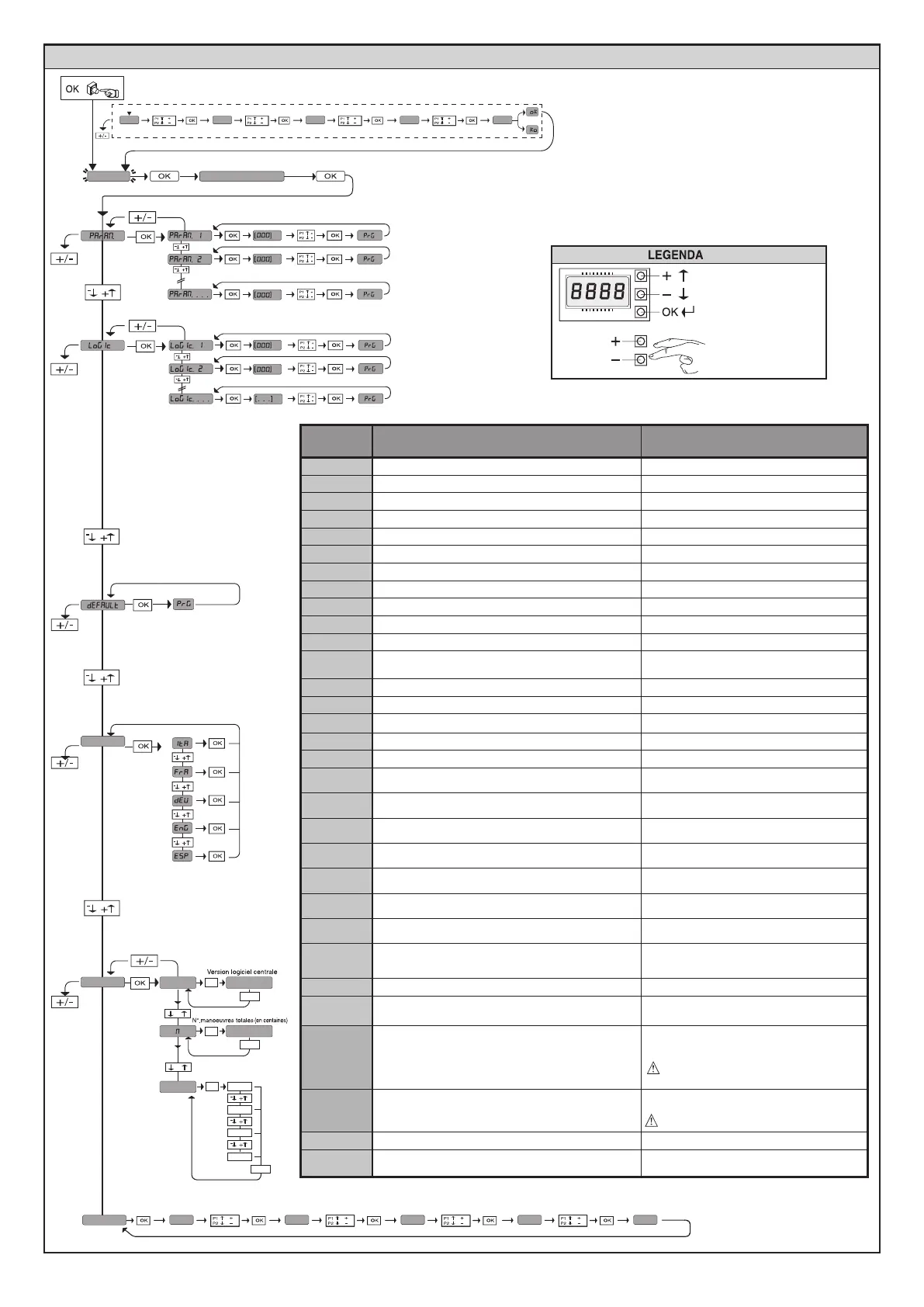

ACCES AUX MENUS Fig. 1
stat
-
+
OK
vers bft . . .
+/-
OK
0000
+/-
n. an
OK
01.33
-
+
err
02.01
........
30.15
+/-
langue
Liste des 30 dernières erreurs
Sortir du menu
Allumage aicheur
Descendre
Monter
Confirmation /
Voir MENU LOGIQUES
Voir MENU PARAMÈTRES
ALT suivre le manuel
x2
0---
10--
150- 1520 ok
*** Saisie du mot de passe.
Demande avec logique Niveau Protection
congurée sur 1, 2, 3, 4
***
password
0---
10--
150- 1520 prg
Code de
diagnostic
Description Remarque
STRE
Activation entrée Start externe START E 
STRI
Activation entrée Start interne START I 
OPEN
Activation entrée OPEN 
CLS
Activation entrée CLOSE 
PED
Activation entrée piéton PED 
TIME
Activation entrée TIMER 
STOP
Activation entrée STOP 
PHOT
Activation entrée photocellule PHOT 
PHOP
Activation entrée photocellule en ouverture PHOT OP 
PHCL
Activation entrée photocellule en fermeture PHOT CL 
BAR
Activation entrée linteau BAR 
BAR 2
Activation entrée linteau BAR sur moteur slave (connexion
vantaux opposés)
bar c
Activation entrée linteau à la fermeture
bar o
Activation entrée linteau à l’ouverture
SWC
Activation entrée n de course fermeture du moteur SWC 
SWO
Activation entrée n de course ouverture du moteur SWO 
rls
Activation déverrouillage mécanique Vériez la position du déverrouillage
ER01
Essai photocellules échoué
Vérifier connexion photocellules et/ou
congurations logiques
ER02
Essai linteau échoué
Vérier connexion linteaux et/ou congurations
logiques
ER03
Essai photocellules ouverture échoué
vérifier connexion photocellules et/ou
conguration paramètres/logiques
ER04
Essai photocellules fermeture échoué
vérifier connexion photocellules et/ou
conguration paramètres/logiques
ER06
Essai linteau 8k2 échoué
Vérier connexion linteau et/ou congurations
paramètres/logiques
ER07
Essai linteau ouverture échoué
Vérier connexion linteau et/ou congurations
paramètres/logiques
ER08
Essai linteau fermeture échoué
Vérier connexion linteau et/ou congurations
paramètres/logiques
ER1x
*
Erreur essai matériel carte
- Vérifier les connexions sur le moteur
- Problèmes matériels sur la carte (s'adresser
au SAV)
ER4x
*
Thermique Attendre le refroidissement de l'automatisation
ER70-ER71
ER74-ER75
Erreur interne de contrôle supervision système.
Essayer d'éteindre et rallumer la carte. Si le
problème persiste contacter le service après-vente.
ER72
Erreur de consistance des paramètres de centrale (Logiques
et Paramètres)
Si vous appuyez sur OK vous conrmez les congu-
rations détectées La carte continuera à fonctionner
avec les congurations détectées.
Il faut vérier les congurations de la carte
(Paramètres et Logiques).
ER73
Erreur dans les paramètres de D-track
Si vous appuyez sur OK la carte continuera à
fonctionner avec D-track par défaut.
Il faut procéder à une auto-conguration
ErFx*
erreur n de course vérier la connexion des ns de course
ERF3
erreur de conguration des entrées SAFE
Vérier si la conguration des entrées SAFE et
correcte
*X= 0, 1, .., 9, A, B, C, D, E, F
