2 SUB-UL
D811290_04
MANUALE D’USO
ITALIANO
Nel ringraziarVi per la preferenza accordata a questo prodotto, la ditta è certa che da esso otterrete le prestazioni necessarie al Vostro uso. Leggete attentamente
l’opuscolo “AVVERTENZE” ed il “LIBRETTO ISTRUZIONI” che accompagnano questo prodotto, in quanto forniscono importanti indicazioni riguardanti la sicurezza,
l’installazione, l’uso e la manutenzione. Questo prodotto risponde alle norme riconosciute della tecnica e delle disposizioni relative alla sicurezza. Confermiamo che
è conforme alle seguenti norme: CAN/CSA-C22.2 No. 247-92 UL Std. No. 325 (Certicato 1002906 in data 16 ottobre 2000).
1) GENERALITÀ
L’operatore oleodinamico SUB è la soluzione ideale per applicazioni interrate sottocardine. Risolve brillantemente i problemi di estetica dell’automazione. L’attuatore
SUB è realizzato con un unico monoblocco a tenuta stagna contenente la centralina idraulica - martinetto, che permette di ottenere un’installazione completamente
interrata e priva di qualsiasi collegamento idraulico. La chiusura del cancello è mantenuta da un’elettroserratura oppure dal blocco idraulico nelle versioni SUB munite
di tale dispositivo. Le versioni dotate di rallentamenti permettono un accostamento in apertura e chiusura senza fastidiosi sbattimenti. La forza di spinta si regola
con estrema precisione mediante due valvole by-pass che costituiscono la sicurezza antischiacciamento. Il funzionamento a ne corsa è regolato elettronicamente
nel quadro di comando mediante temporizzatore. Rimuovendo un apposito tappo sulla copertura si può accedere facilmente allo sblocco d’emergenza, che si attiva
con l’apposita chiave in dotazione.
2) PARTI PRINCIPALI DELL’AUTOMAZIONE
Attuatore oleodinamico monoblocco (g.1) costituito da:
M) Motore monofase 2 poli protetto da disgiuntore termico.
P) Pompa idraulica a lobi.
D) Distributore con valvole di regolazione.
PC) Martinetto - cremagliera - pignone.
Componenti in dotazione: chiave di sblocco e regolazione by-pass - condensatore - boccola scanalata - manuale istruzione. ATTENZIONE: L’attuatore può essere
destro o sinistro e per convenzione si osserva il cancello dal lato interno (verso di apertura). L’attuatore destro o sinistro, è identicabile dalla posizione del perno di
sblocco “PST”. In g.1 è rappresentato un attuatore sinistro.
3) ACCESSORI
- Cassa di fondazione portante CPS (predispone all’automazione).
- Cassa di fondazione non portante CID.
- Braccio a slitta BSC (per montaggio fuoricardine).
4) APERTURA MANUALE
Nei casi di emergenza, per esempio in mancanza di energia elettrica, si rende necessaria l’apertura manuale del cancello.
5) USO DELL’AUTOMAZIONE
Poiché l’automazione può essere comandata a distanza mediante radiocomando o pulsante di Start, è indispensabile controllare frequentemente la perfetta ecienza
di tutti i dispositivi di sicurezza. Per qualsiasi anomalia di funzionamento, intervenire rapidamente avvalendosi di personale qualicato. Si raccomanda di tenere i
bambini a debita distanza dal raggio d’azione dell’automazione.
6) MANUTENZIONE
ATTENZIONE: Ogni due anni sostituire completamente l’olio di ogni attuatore. L’olio deve essere assolutamente dello stesso tipo (IDROLUX).
7) DEMOLIZIONE
L’eliminazione dei materiali va fatta rispettando le norme vigenti. Nel caso di demolizione dell’automazione non esistono particolari pericoli o rischi derivanti dall’auto-
mazione stessa. È opportuno, in caso di recupero dei materiali, che vengano separati per tipologia (parti elettriche - rame - alluminio - plastica - ecc.).
8) SMANTELLAMENTO
Nel caso l’automazione venga smontata per essere poi rimontata in altro sito bisogna:
- Togliere l’alimentazione e scollegare tutto l’impianto elettrico.
- Togliere il motoriduttore dalla base di ssaggio.
- Smontare il quadro di comando se separato e tutti i componenti dell’installazione.
- Nel caso alcuni componenti non possano essere rimossi o risultino danneggiati, provvedere alla loro sostituzione.
9) MALFUNZIONAMENTO. CAUSE e RIMEDI
Per qualsiasi anomalia di funzionamento non risolta, togliere l’alimentazione al sistema e chiedere l’intervento di personale qualicato (installatore).
Nel periodo di fuori servizio, attivare lo sblocco manuale per consentire l’apertura e la chiusura manuale.

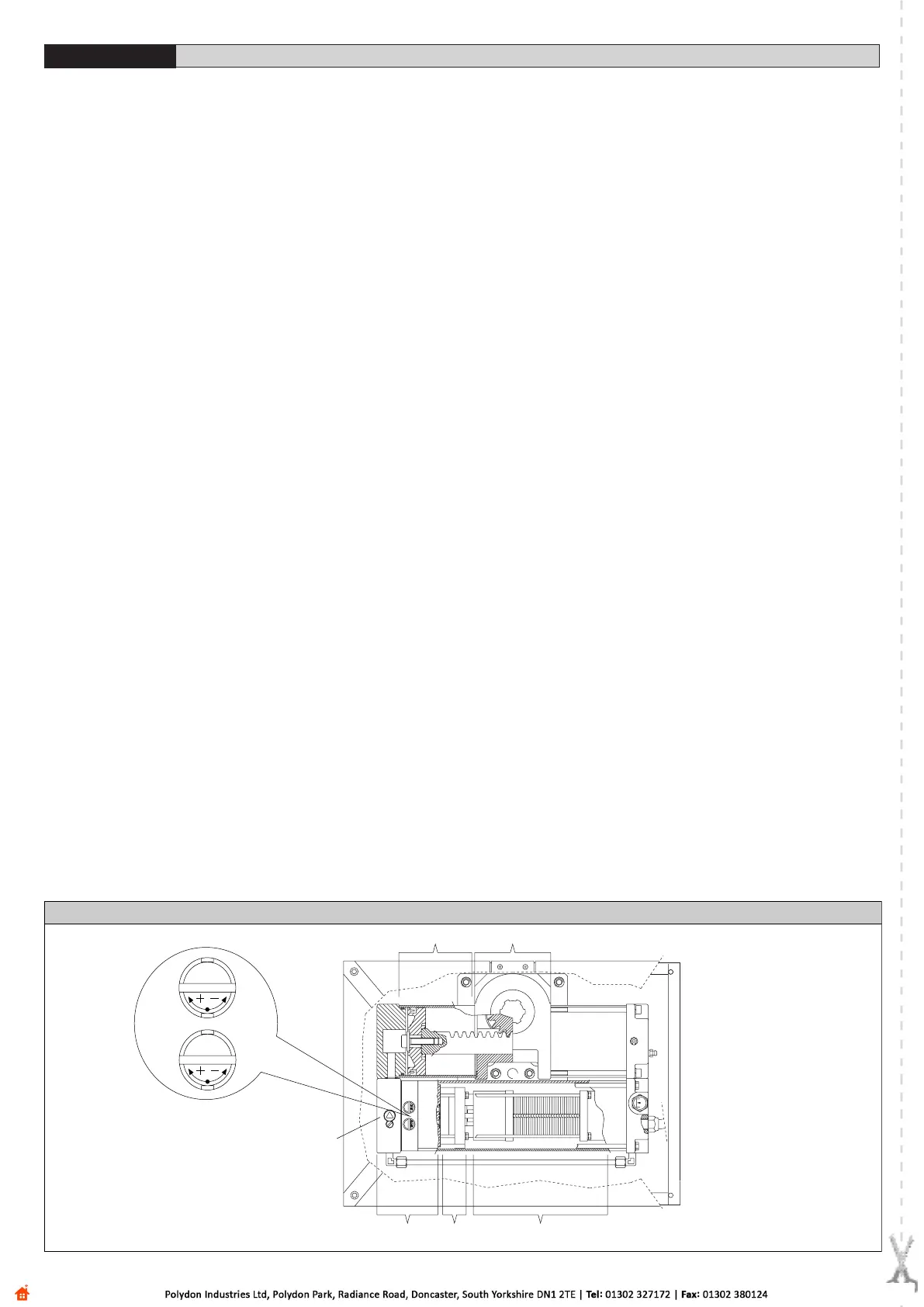

Fig. 1
OPEN
CLOSE
CPC
M
P
D
PST
CLOSE
OPEN
D811290_04
