Mode d'emploi
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
www.bgstechnic.com

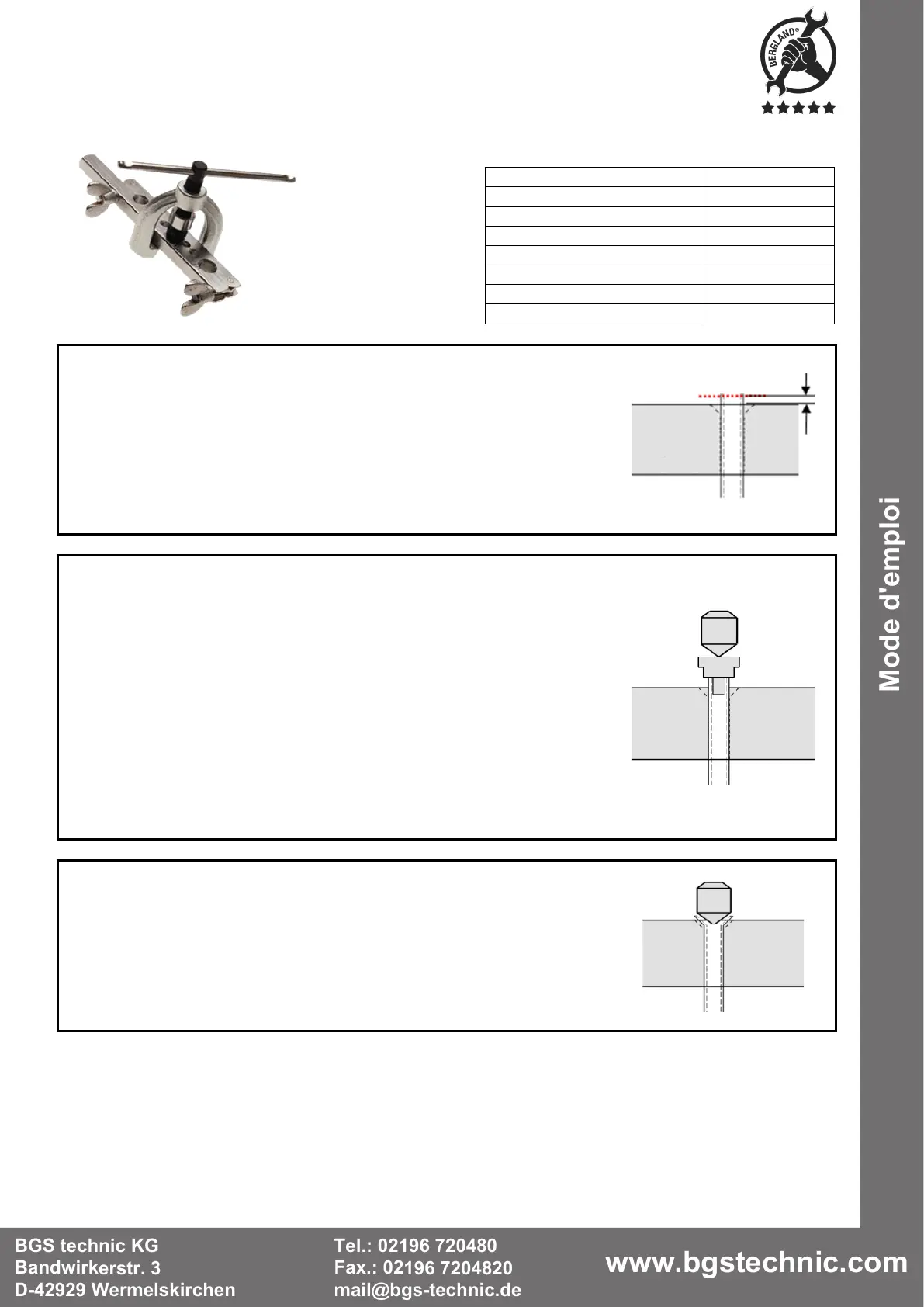

UTILISATION
Tableau de saillie de tuyauterie
Pièce de pression (5-11)
Dimension (A)
4,75 mm
3,1 mm
5 mm
3,0 mm
6 mm
3,6 mm
1/4"
3,7 mm
8 mm
4,0 mm
10 mm
4,7 mm
1/2"
5,2 mm
Collets E & F
Coupez le tube à la longueur désirée.
Assurez-vous que la coupe est propre et droite.
Ébavurez la surface de coupe ; ce n’est qu’ainsi que vous pourrez obtenir
des collets précis.
Insérez le tube dans le trou approprié de l’étrier de retenue (4). Le tuyau
doit dépasser de l’étrier de retenue de la dimension A.
La dimension A peut être déterminée à l’aide du « Tableau de saillie de
tuyauterie ».
Fixez le tuyau avec les écrous à oreilles dans l’étrier de retenue (4), en
commençant par la vis à oreilles la plus proche du tuyau serré.
Montez la pièce de pression appropriée (5-11) comme indiqué à
l’illustration.
Placer la presse manuelle (1) sur l’étrier de retenue (4) et presser la pièce
de pression (5-11) dans le tube en la faisant tourner.
Arrêtez le processus lorsque la pièce de pression (5-11) repose contre
l’étrier de retenue (4).
Desserrez la broche de pression (2) et retirez la pièce de pression (5-11)
de la tuyauterie.
Démontez la presse manuelle (1).
Desserrez les vis à oreilles et retirez le tuyau avec le collet formé.
La fabrication du collet F est maintenant terminée.
Pour un collet E, procédez comme suit.
Placez la presse manuelle (1) sur l’étrier de retenue (4) et créez la surface
d’appui conique en tournant le cône (3) sur l’extrémité de la broche de
pression (2).
3
5-11
4
4
A
4
3
