Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
www.bgstechnic.com

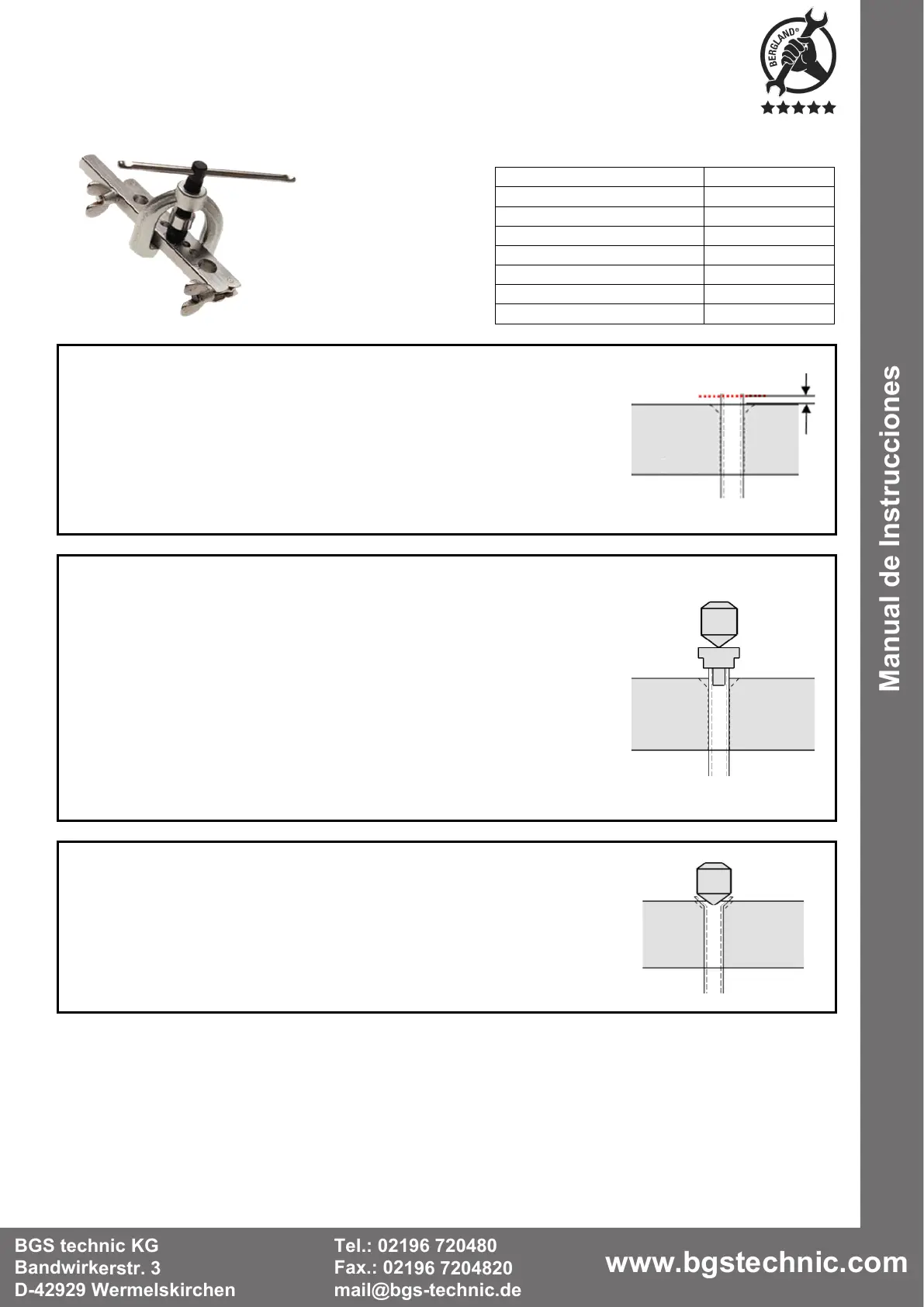

APLICACIÓN
Tabla para el sobresaliente de tubos
Abocardados del tipo E y F
Cortar el tubo a la longitud deseada.
Asegurarse de que el corte sea limpio y recto.
Desbarbar la superficie de corte, solo de esta manera es posible un
abocardado exacto.
Insertar el tubo en la perforación del soporte de sujeción (4) adecuada. El
tubo debe sobresalir con la dimensión A del soporte de sujeción.
La dimensión A se puede determinar a través de la «tabla para el
Apretar el tubo con las tuercas de mariposa en el soporte de sujeción (4),
comenzando con el tornillo de mariposa más cercano al tubo sujetado.
Colocar la pieza de presión adecuada (5-11) según se muestra en la fig.
Colocar el bastidor de prensado (1) en el soporte de sujeción (4) y
prensar la pieza de presión (5-11) en la tubería girándola.
Detener el proceso cuando la pieza de presión (5-11) apoye sobre el
soporte de sujeción (4).
Soltar el husillo de presión (2) y retirar la pieza de presión (5-11) de la
tubería.
Desmontar bastidor de prensado (1).
Aflojar los tornillos de mariposa y retirar el tubo abocardado.
La fabricación del abocardado del tipo F está ahora completada.
Para el abocardado del tipo E continuar con los siguientes trabajos.
Colocar el bastidor de prensado (1) sobre el soporte de sujeción (4) y
utilizar el cono (3) al final del husillo de presión (2) para crear el asiento
cónico girando el husillo de presión.
