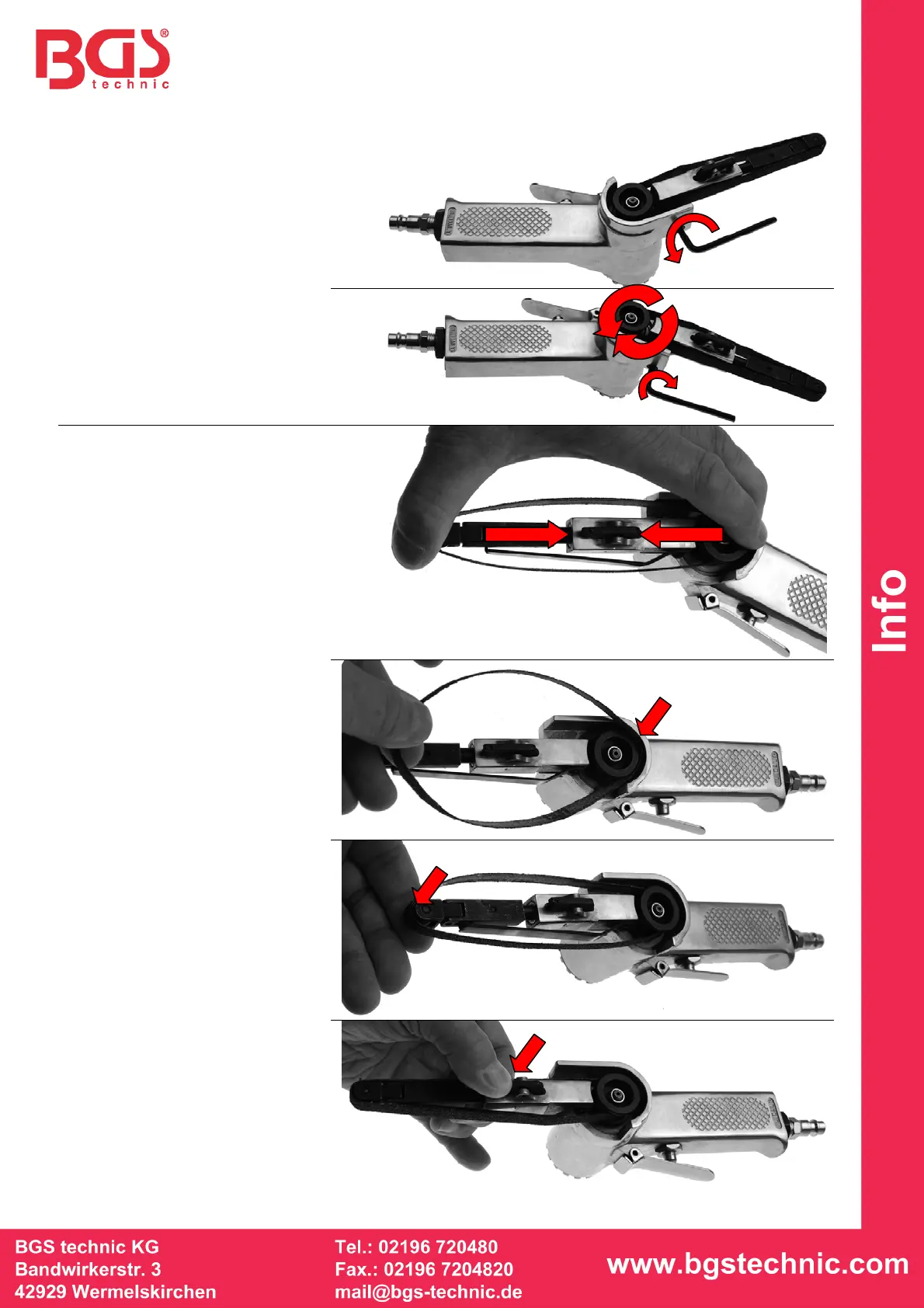

Kopfwinkel-Justierung:
1. Lösen Sie die
Klemmschraube
2. Stellen Sie den gewünschten
Winkel ein
3. Ziehen Sie die
Klemmschraube an
Head angle adjustment:
1. Loosen the clamping screw
2. Adjust the desired angle
3. Tighten the clamping screw
Schleifband wechseln:
1. Drücken Sie das
Spannelement zusammen
(Abb.1)
2. Legen Sie das Schleifband
über das Antriebsrad (Abb.2)
3. Legen Sie dann das
Schleifband über die
Spannrolle (Abb.3)
4. Entriegeln Sie das
Spannelement durch Drücken
auf den vorderen Teil der
Sperrklinge (Abb.4)
Grinding belt replacing:
1. Compress tensioning unit
(Fig.1)
2. Place the grinding belt onto
the drive wheel (Fig.2)
3. Place the grinding belt onto
the tensioning pulley (Fig.3)
4. Unlock the tensioning unit by
pressing the front part of the
locking jack (Fig.4)
1
2
3
4
