2 Technische Daten der DC-USV UPSI-2401
T e c h n i s c h e D a t e n
Eingangsspannung 24 V DC (22,5…30 V)
Eingangsstrom 5,5 A max.
Ausgangsspannung Im Normalbetr.: ca. 0,5 V unterhalb Eingangsspannung
Im Batteriebetr.: ca. 29…19 V DC
Ausgangsstrom 5 A max.
Batterieladestrom 0,4 A max. (interner Batterielader)
Ladeverfahren UI-Kennlinie, temperaturgeführt
Schutzfunktionen Tiefentlade-Schutz: 19 V DC ±2 %
Überlast-Schutz am Ausgang: 10 A für 2 Sek., Abschalt.
Kurzschluss-Schutz: Abschaltung
Umschaltschwellen Netz/Batterie 20 V DC ±2 %, Batterie/Netz 22 V DC ±2 %
Schnittstelle DSUB9-Buchse
Ausgänge: Power Fail, Battery Low Eingang: Shutdown
Optional auch mit USV-Software zur Anbindung an
gängige Betriebssysteme lieferbar
Batterietyp Eingebaute Blei-Gel-Batterie, wartungsfrei, 1,3 Ah
Sicherheit / EMV CE
Temperatur Betrieb: 0…+40 °C / Lagerung: -10…+40 °C
Luftfeuchtigkeit Betrieb: 10…85 % RH, nicht kondensierend
Lagerung: 10…90 % RH, nicht kondensierend
Abmessungen 105 x 129 x 122 ±0,5 mm
Gewicht (netto) 2 kg
P r o d u k t s p e z i f i s c h e A n g a b e n
LED-Anzeige 3-Farben-LED für „Power ok” (grün), „Power Fail” (orange), „Battery low”
(rot/orange blinkend) und „Batterie defekt” (rot/grün blinkend);
Kurzschluss am Ausgang/Überlast (rot); Weitere Angaben Seite 9
Batterieüberwachung Batterietest erfolgt im Normalbetrieb ca. alle 10 Minuten, bei Meldung
„Batterie defekt“ blinkt die LED rot/grün (optional Meldekontakt)
Eigenverbrauch Ca. 50 mA
Shutdown- Das Shutdown-Signal wird in der Startphase des Systems für ca. 2 Minuten
Unterdrückung unterdrückt.
Reboot-Funktion Kehrt während eines Netzausfalls und der schon eingeleiteten Shutdown-
Phase von Windows® die Netzspannung wieder zurück, so „hängt” das
Betriebssystem mit der Meldung „Sie können den PC jetzt ausschalten“. Die
Reboot-Funktion hingegen schaltet das System nach erfolgtem Shutdown
aus und nach ca. 10 Sek. wieder ein.
Lastsensor Abschaltung im USV-Betrieb <10 Watt
Timerfunktion 2 Min – 6 Min – 20 Min – aus, einstellbar über DIP-Schalter
Überbrückungszeit Ca. 30 Min bei 1 A /ca. 8 Min bei 3 A /ca. 3 Min bei 5 A (gem. bei +20 °C)
122 mm
129 mm
105 mm
7,5 mm
111 mm
114 mm

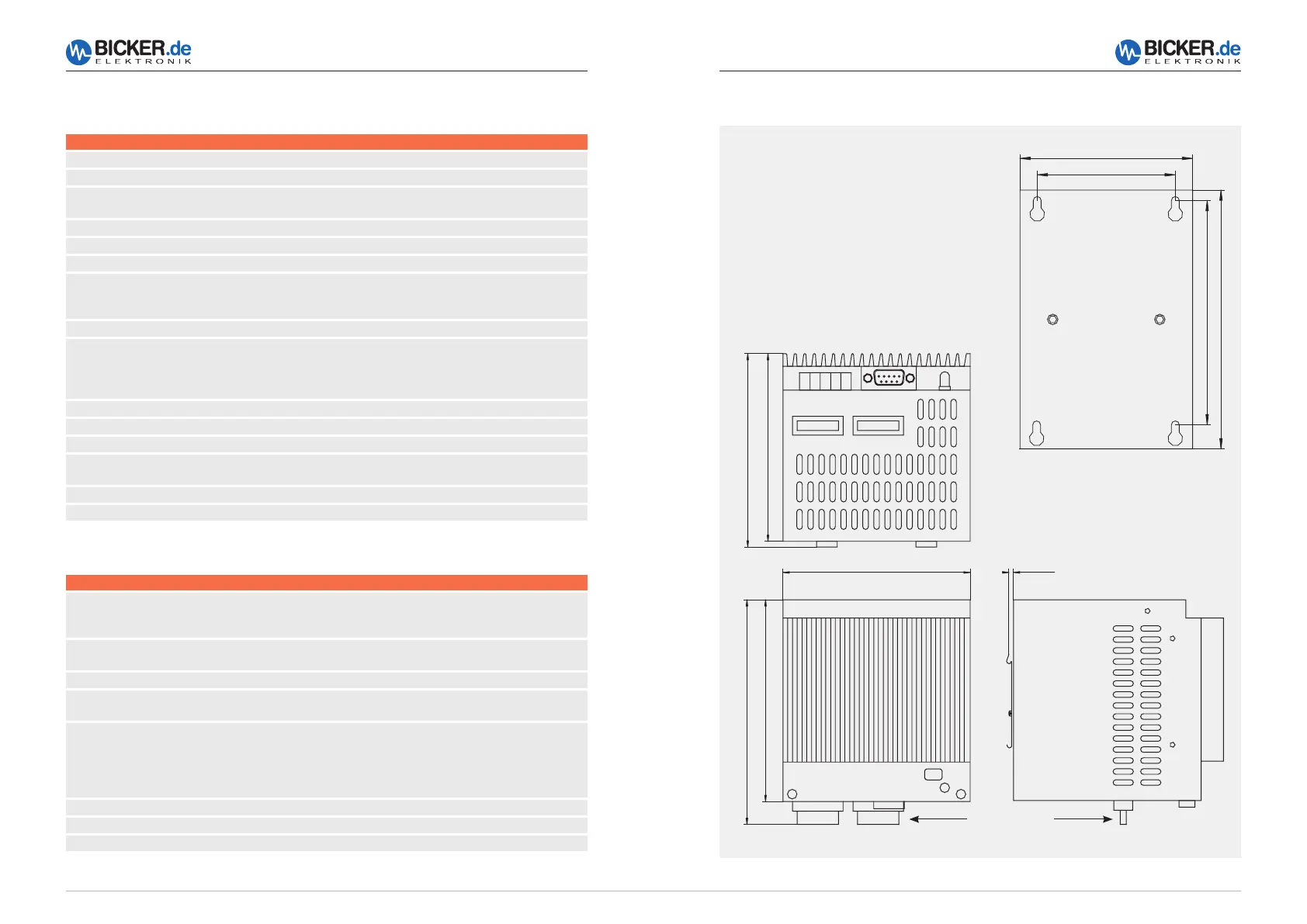

Zeichnung UPSI-2401
Toleranz ±0,5 mm
Sicherungen
150,0 mm
t = 2,5 mm
130,0 mm
80,0 mm
Montageplatte
F1-0162,
optionales Zubehör
