6.6. EM CASO DE ENCASTRAÇÃO DA CALDEIRA (SÓ PARA O MODELO HYDROBOX)
Caso opte por encastrar a modelo de caldeira
Hydrobox, deve ter em conta o seguinte:
- É recomendável que se retirem os pés da
caldeira, e que lhe sejam adaptadas rodas, para
que possa deslocar facilmente a caldeira, caso
necessite.
- O instalador tem a obrigação de prever, tanto
na instalação hidráulica como na de saída de
fumos, uma tubagem flexível de ligação, para
poder retirar a caldeira em caso de execução de
tarefas de manutenção e reparação. Também se
deve dotar de torneiras de corte na instalação
hidráulica para se facilitar o apagamento da
caldeira, sem que seja necessário esvaziar todo
o circuito hidráulico.
- É obrigatório dotar a caldeira de tomada de ar
primário para uma combustão correta (consultar o ponto 6.4 deste manual).

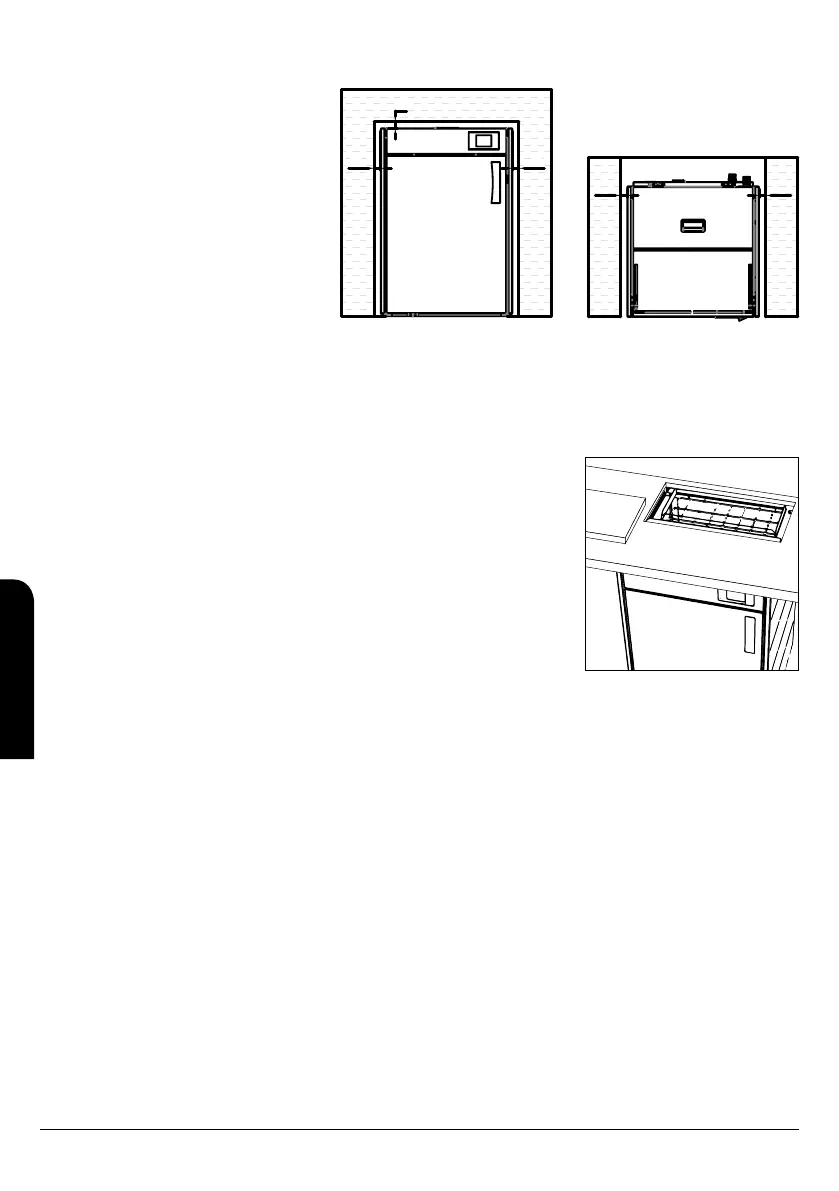

- Em todos os casos, deve-se deixar um espaço de segurança, entre a caldeira e as paredes laterais e superiores do revestimento, de
pelo menos 3 cm. (ver desenho)
- Verifique se as paredes do revestimento localizadas à volta da caldeira podem suportar os 60-70ºC de temperatura criados pela
caldeira. Deve-se ter em consideração a temperatura que a tubagem de evacuação de fumos alcança, caso passe por dentro do
revestimento, neste caso, é obrigatória a utilização de tubo de dupla parede (isolado).
- Não desmonte os painéis da caldeira, isto é, não desmonte as câmaras da caldeira.
- É indispensável que o espaço incluído entre a parte superior, os lados da caldeira (laterais e traseiro) esteja constantemente
ventilado.
Por este motivo, é necessário que se permita uma entrada de ar pela parte inferior do revestimento
(entrada de ar fresco) e uma saída pela parte superior (saída de ar quente) acima da caldeira. Com
isto estabelece-se um circuito de convecção natural. Cada uma destas aberturas deve estar livre e
não poder ser obturada, com uma superfície mínima de pelo menos 3 dm2 (por exemplo, grelha de
30 x 10cm).
Na parte superior do seu revestimento, deverá prever uma abertura para poder carregar a caldeira
com combustível. A tampa da tremonha da caldeira deve ter sido previamente retirada para permitir
o abastecimento.
7. INSTALAÇÃO HIDRÁULICA
As caldeiras Hydrobox, Hydrotex e Hydroconfort de BRONPI são projetadas para instalações
com vaso de expansão fechado, em que a água contida não entra em contacto directa ou
indirectamente com a atmosfera. Regra geral, a instalação do vaso de expansão fechado conta
com um vaso fechado pré-carregado com uma membrana impermeável à passagem dos gases.
• VÁLVULAS DE SEGURANÇA
A caldeira estão equipadas com uma válvula de segurança tarada a 3 bares, para actuar sobre eventuais aumentos de pressão na
instalação.
O caudal de descarga da válvula de segurança deve permitir a descarga de uma quantidade de vapor, não inferior a Q / 0,58 [Kg./h], onde
Q é a potência útil cedida à água do gerador expressa em quilovátios.
O instalador deve controlar se a pressão máxima existente em cada ponto da instalação não supera a máxima de trabalho de cada
componente.
A válvula de segurança está localizada na parte mais alta da caldeira, ao lado da tubagem de saída. A tubagem de descarga da válvula de
segurança deve realizar-se de modo a não impedir a funcionalidade regular da mesma e a não provocar danos nas pessoas; a descarga
deve desembocar nas proximidades da válvula de segurança e deve ser acessível e visível.
• VASO DE EXPANSÃO FECHADO
De igual forma, a caldeira estão equipadas com um vaso de expansão fechado de 6 litros, pré-carregados a 1.5 bares.
A pressão máxima de exercício do vaso é inferior à pressão de calibragem da válvula de segurança. O instalador deverá prever a
capacidade do vaso de expansão, avaliando a capacidade total da instalação e colocando outro vaso adicional além do fornecido caso seja
necessário.
Os vasos de expansão fechados devem estar em conformidade com as disposições em matéria de desenho, fabrico, avaliação de
conformidade e utilização para os equipamentos de pressão.
Caso existam mais geradores de calor (caldeiras de outros combustíveis a lenha) que alimentam uma mesma instalação o um mesmo
circuito secundário, é obrigatório que cada gerador de calor esteja ligado directamente a um vaso de expansão da instalação, totalmente
dimensionado para o volume total de água contida na mesma instalação e no mesmo circuito independente.
• CONTROLOS A EFECTUAR NA PRIMEIRA LIGAÇÃO
Antes de ligar a caldeira realize:
a. Uma lavagem cuidadosa de todas as tubagens da instalação para eliminar os possíveis resíduos que poderiam comprometer o bom
funcionamento de algum dos componentes da instalação (bombas, válvulas, etc.).
b. Um controlo para comprovar a tiragem adequada da saída de fumos, a ausência de estrangulamentos e que na conduta de saída de
fumos não existam descargas de outros equipamentos.
c. Realize também o correcto purgado da instalação.
