riempimento all’altezza corrispondente secondo il modello della nostra caldaia (parte inferiore nel modello di 27 kW e superiore nel modello
di 23 kW) per abbinare l’altezza del serbatoio. Una volta posizionata la bocca di riempimento, dobbiamo coprire lo spazio risultante nella
tramoggia, per la quale dobbiamo tagliare attraverso la linea di taglio, la piastra svitata della tramoggia nella fase precedente, procedendo
a avvitare il pezzo nei due fori esistenti e deve nuovamente fare due nuovi fori nella tramoggia. Per tagliare la parte, non c’è bisogno di alcun
utensile ausiliario, solo facendo piegare ripetutamente la parte attraverso la linea di taglio, a causa della punzonatura della parte, alla fine
verrà separata.
Infine, collegeremo la bocca del serbatoio con la tramoggia.
Mettere il serbatoio a 2-3 cm di distanza laterale della caldaia.
Introdurre il tubo della coclea all’interno del tubo di caduta di pellet posizionato nella
tramoggia della caldaia.
Dopo, fissare la coclea al serbatoio, avvitando nei fori posteriori.
Il collegamento elettrico deve essere effettuato da personale tecnico.

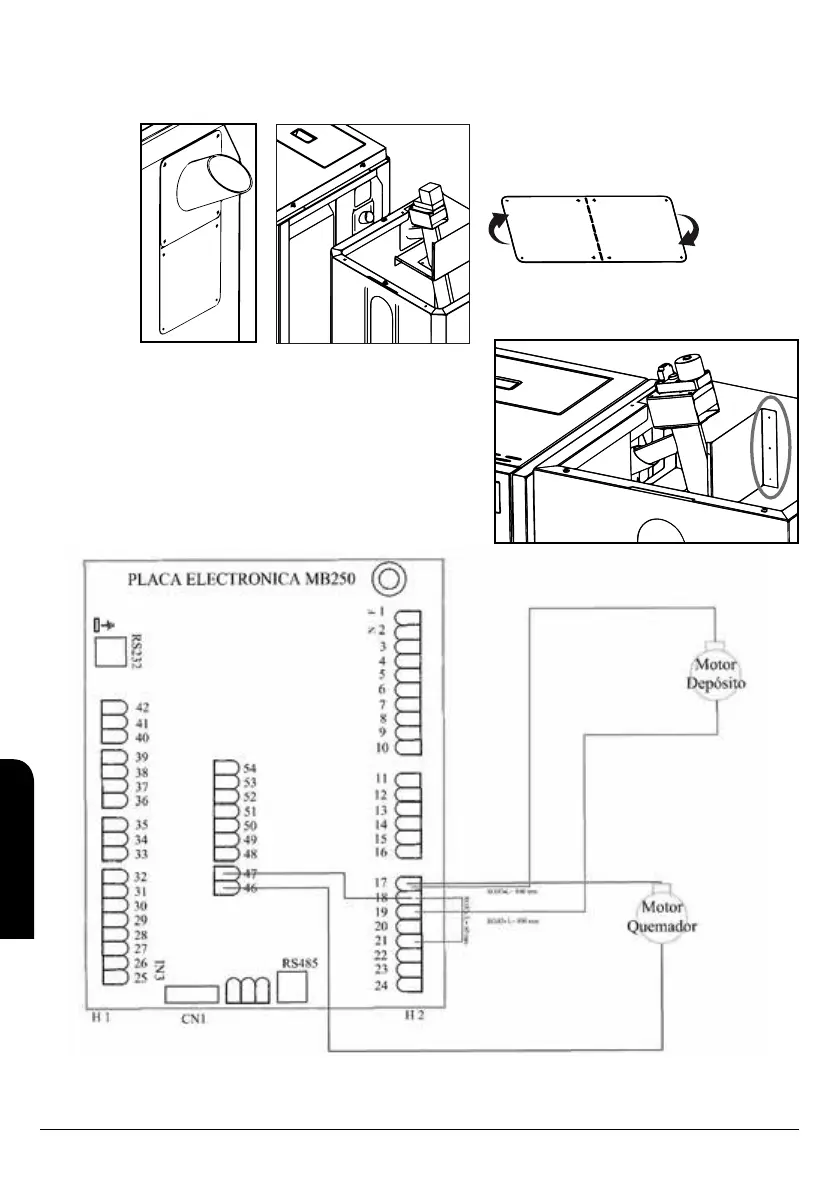

Schema di collegamento alla scheda elettronica nei modelli Hydroconfort. Collegare
i cavi in rosso.
Rosso
Rosso
Blu
Blu
Una volta che la connessione elettrica viene effettuata nel Menu Tecnico, è necessario modificare i seguenti parametri:
P48 = 2 (impostazioni predefinite)
T23 = 600 (tempo)
T24 = 2400 (tempo)
