Ouvrir progressivement le robinet de charge en assurant que les soupapes de sortie de l’air fonctionnent avec régularité. Contrôler que
l’installation est sous la pression via le manomètre. Dans le cas d’installation avec un vase fermé la pression doit se trouver entre 1,1 et 1,2
bar. Fermer le robinet de charge et purger à nouveau l’air de la chaudière via la soupape de purge.
• SCHÉMAS HYDRAULIQUES
Ensuite, il y a une série de schémas qui représentent des différentes connexions hydrauliques. Ces schémas n’excluent pas l’obligation
et/ou nécessité de l’installateur de procéder à l’installation de différents composantes non-montrés (manchons anti-électrolytiques, vases
d’expansion, pompes de circulation, soupapes anti-condensés, systèmes du traitement d’eau, purgeur, soupapes mélangeurs, clés, etc.) qui
ajoutent fiabilité, durabilité et confort tant à l’installation qu’à la chaudière. Bronpi Calefacción garanti uniquement un fonctionnement optimale
de la chaudière quand l’installation est réalisé avec un réservoir d’accumulation (réservoir d’inertie). L’installateur sera responsable de son
usage ou pas.

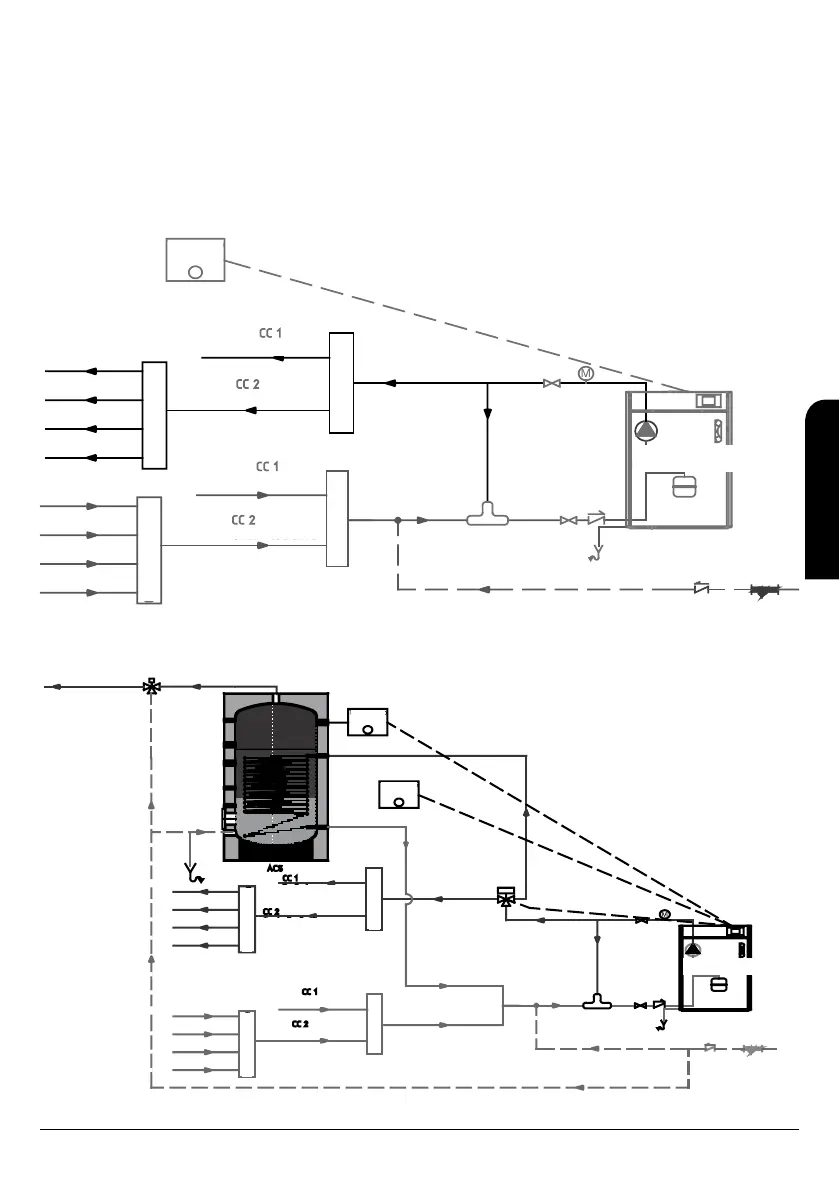

• Chaudière + Circuit de Radiateurs / Circuit de Plancher Chauffant
Thermostat
maison
Collecteur p. chauffant
Collecteur p. chauffant
Radiateurs
Radiateurs
Plancher chauffant
Plancher chauffant
Collecteur chaud
Collecteur froid
Valve
Anticondensation
Y compris le circulateur
et le vase d’expansion
Raccordement
général
• Chaudière + Dépôt d’ECS + Circuit de Radiateurs / Circuit de Plancher Chauffant
ECS
consommation
Valve
thermostatique
Thermostat
ECS
Thermostat
maison
Valve
déviatrice
Radiateurs
Radiateurs
Plancher chauffant
Plancher chauffant
Collecteur p. chauffantCollecteur p. chauffant
Collecteur froid
Collecteur chaud
Réseau d’eau
Raccordement
général
Valve
Anticondensation
Y compris le circulateur
et le vase d’expansion
