9.5. ÉTALONNAGE ÉCRAN TACTILE
Le clavier avec écran tactile est déjà calibré de l’usine mais si vous notez d’imprécisions avec le temps et lorsque vous touchez l’écran, il est
possible de faire un nouvel étalonnage. Pour calibrer l’écran, il faut suivre le procédé suivant:
1. Éteindre le clavier tactile.
2. Appuyer sur quelque point de l’écran et allumer à nouveau le clavier.
3. Un nouveau message va être montré avec le texte “keep touching to forced screen calibration”, qui indique qu’il faut continuer avec le
doit sur l’écran.
4. Après quelques secondes, l’écran va montrer un deuxième message avec le texte “remove touch now”, qui indique qu’il faut enlever
le doigt de l’écran.
5. Si chaque instruction donnée par le clavier ne se fait pas dans quelques secondes, le procédé d’étalonnage ne commence pas et le
display retourne à l’écran principal.Si les instructions sont faites correctement, le procédé d’étalonnage commencera et l’écran montre
le message suivant:

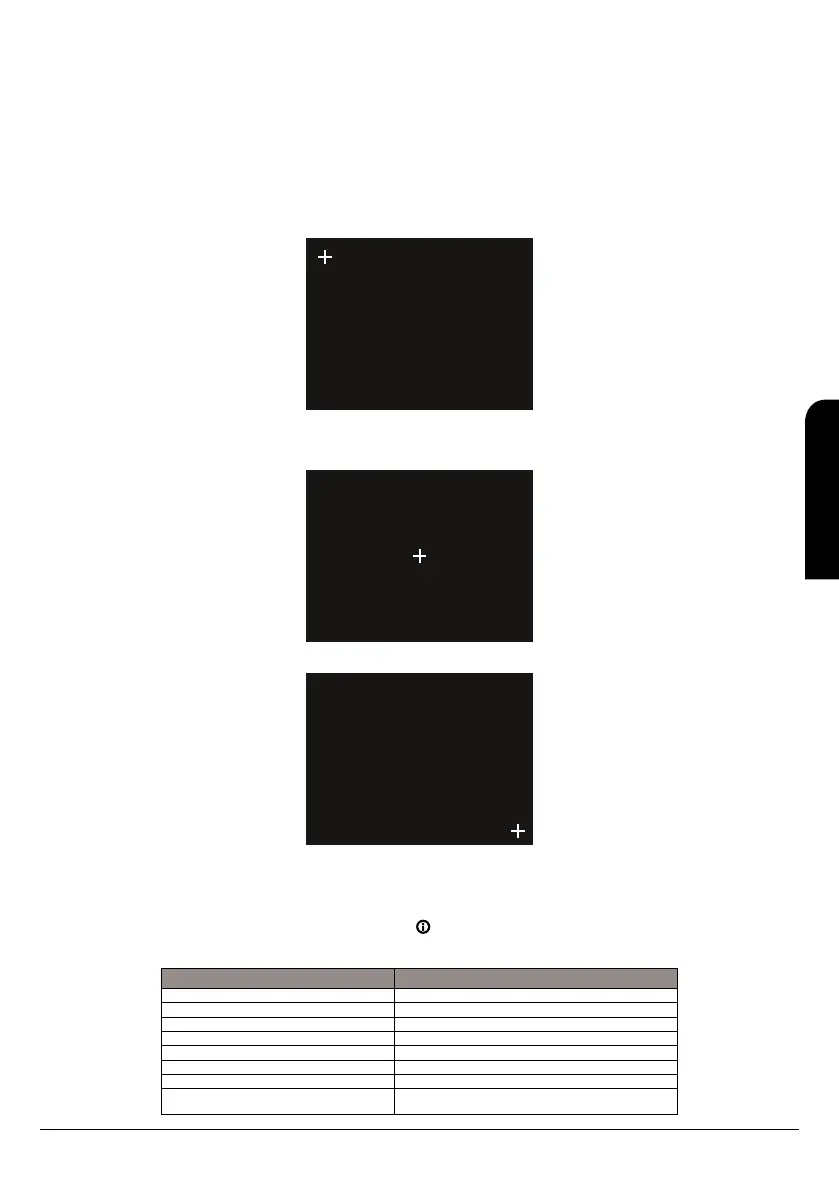

Touch the cross by stylux.
6. Avec les doigts, appuyer sur la partie centrale du symbole “+”.
7. Le clavier garde les coordonnées du point et déplace le symbole “+” au centre de l’écran, selon l’image suivante:
Touch the cross by stylux.
X1: 749 Y1: 764
8. Appuyer à nouveau sur le centre du symbole “+”, qui se déplace après sur la partie inférieure droite de l’écran, selon l’image:
Touch the cross by stylux.
X1: 749 Y1: 764
X2: 455 Y2: 561
9. Lorsque vous avez appuyé sur le dernier point, le procédé sera complet et le display montrera l’écran principal. Vérifier maintenant, en
appuyant sur l’écran, que le clavier reçoit les ordres avec plus de précision.
9.6. ÉTAT CHAUDIÈRE
Avec la chaudière allumée, en appuyant seulement une fois la touche du display, il est possible d’avoir l’information suivante, qui nous
donne d’information technique sur le fonctionnement de la chaudière.
Display Description
T. Fumée [°C] 28 Température de fumée de la chaudière
T. Puffer [°C] 26 Température du réservoir d’ECS
Pression (mbar) 601 Pression travail de la chaudière (pression eau)
Ecoulement Air 70 Flux air
Ventilateur [rpm] 1250 Vitesse ventilateur de fumée
Vis sans fin [s] 1.2 Temps d’activation de la vis sans fin
Recette [nr] 1 Recette de combustion sélectionnée (seulement 1)
Code Prod. 510- Code Article (code interne qui n’a pas de valeur
pour l’utilisateur)
