챕터 2: 하드웨어 설치 | 19

B660GTQ

B660M-SILVER

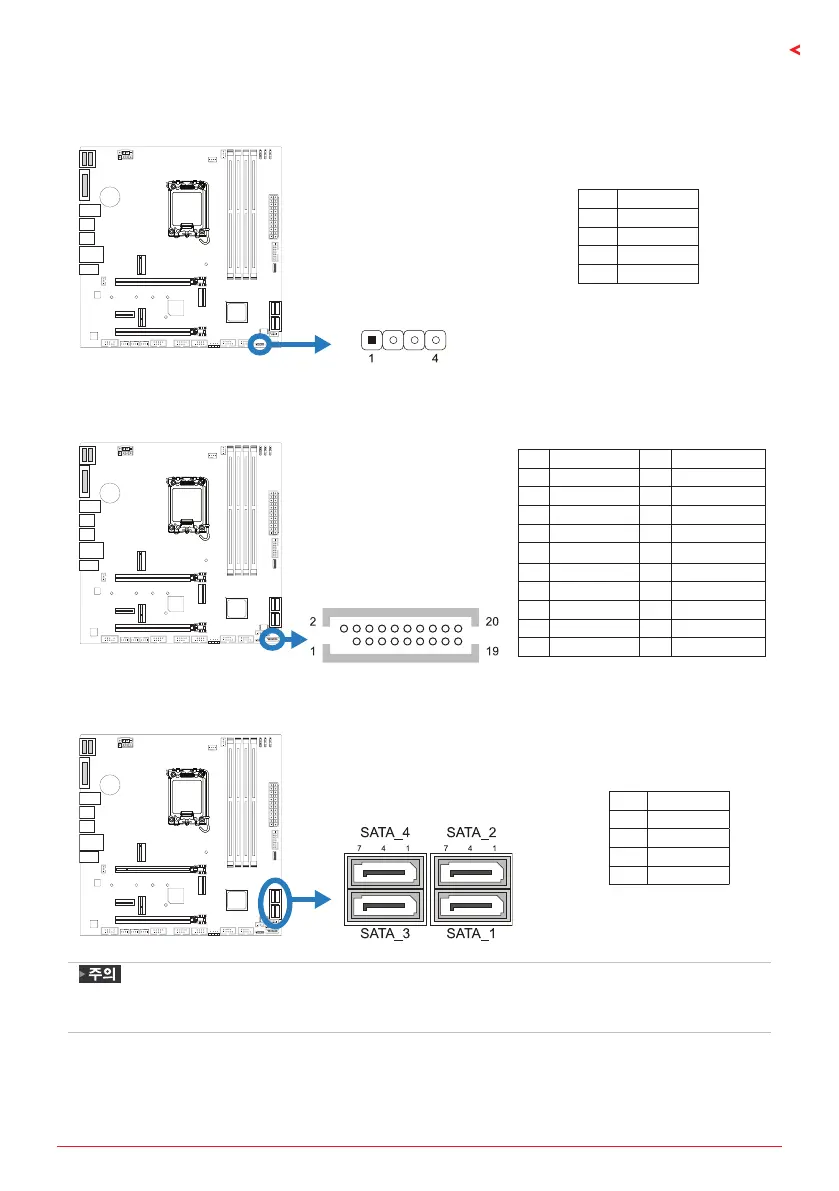

SPKR: 섀시 스피커 헤더

섀시 스피커를이 헤더에 연결하십시오.

핀 배열

1 +5V

2 N/A

3 N/A

4 Speaker

TPM_SPI: 신뢰할 수있는 플랫폼 모듈 헤더

이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.

핀 배열 핀 배열

1 NC 2 N/A

3 N/A 4 N/A

5 Ground 6 +3V3_DUAL

7 TSPI_CLK 8 N/A

9 N/A 10 TSPI_MISO

11 N/A 12 TSPI_MISI

13 TSPI_CS# 14 Ground

15 N/A 16 N/A

17 TSPI_PIRQ# 18 N/A

19 TSPI_RST# 20 N/A

SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 커넥터

이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.

핀 배열

1 Ground

2 TX+

3 TX-

4 Ground

SATA 모드가 M.2 (M2_PCIEG3_32G_SATA_RST_1) 슬롯을 점유하면 SATA_6 커넥터가

비활성화됩니다.
