第二章: 硬體安裝 | 21
B660GTQ
I
B660M-SILVER

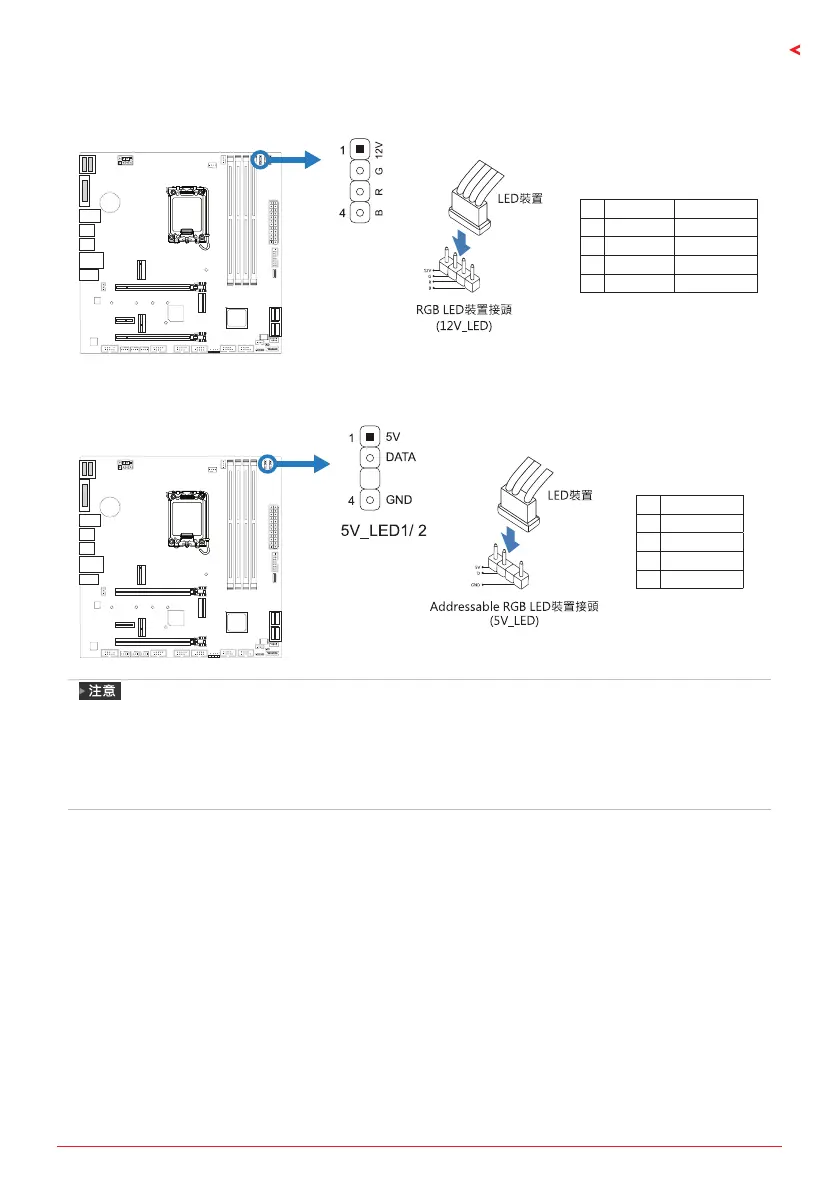

12V_LED: RGB LED裝置 (5050 SMD) 接頭
此接頭提供12V電源與RGB控制訊號，可連接RGB LED裝置(5050 SMD)。
針 電纜顏色 定義
1 12V (黑色) VCC12
2 G (綠色) LED_GREEN
3 R (紅色) LED_RED
4 B (藍色) LED_BLUE
5V_LED1/ 5V_LED2: Addressable RGB LED裝置 (WS2818B) 接頭
此接頭提供5V電源與數據控制訊號，可連接ARGB LED裝置 (WS2818B)。
針 定義
1 VCC5
2 數據
3 N/A
4 接地
»
請確保並正確的將針腳連接至LED裝置，錯誤的連接可能會損壞您的LED裝置或主板。
»
12V_LED接頭支援5050 RGB LED燈條，最大輸出功率為3A（12V）。
»
5V_LED接頭最多可支援300個LED WS2818B Addressable RGB LED燈條，最大輸出功耗為
3A (5V)。
»
請使用Vivid LED DJ軟體控制LED。 有關詳細的軟體設定訊息，請參閱第3.3章。
