第二章: 硬體安裝 | 17
B660MX-E I B660MH-E

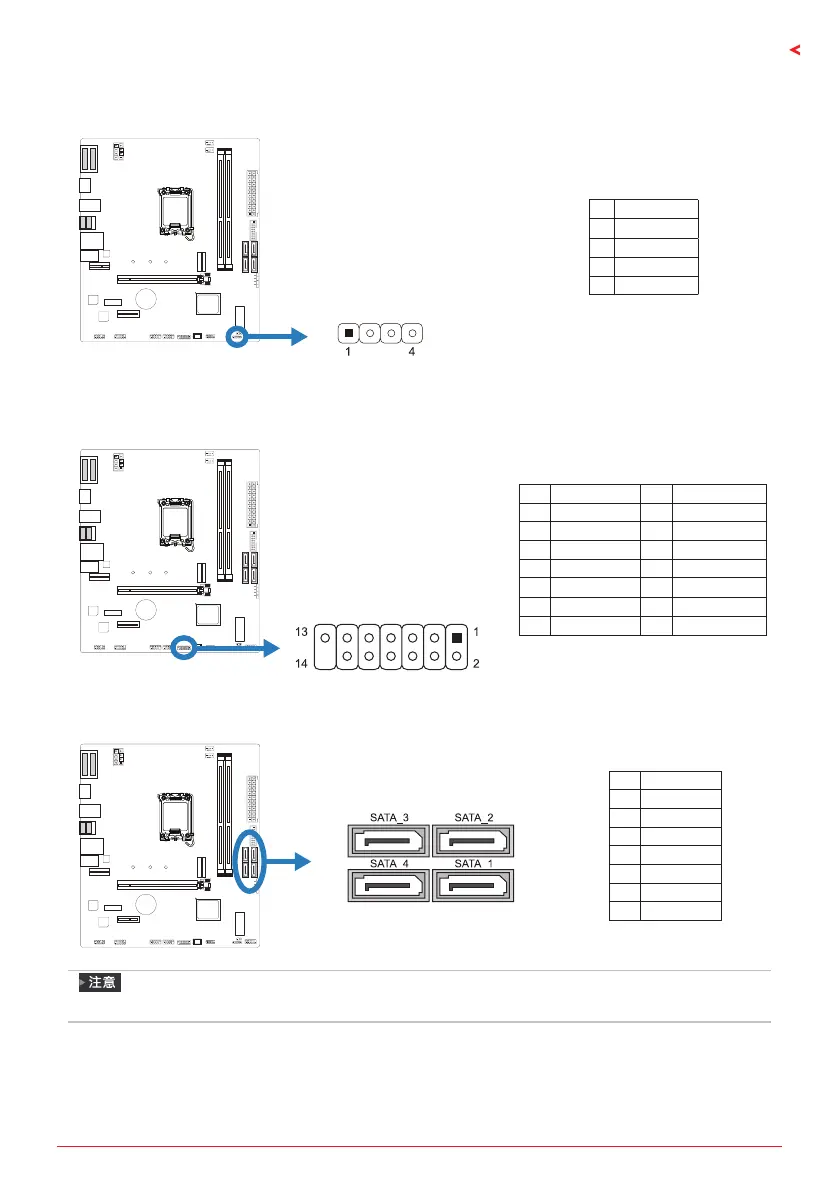

SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1 +5V
2 N/A
3 N/A
4 揚聲器
TPM_SPI: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針 定義 針 定義
1 +3V3_DUAL 2 TSPI_PIRQ#
3 TSPI_RST# 4 TSPI_CS2#
5 N/A 6 TSPI_WP
7 +3V3_DUAL 8 GND
9 TSPI_CS0# 10 TSPI_CLK
11 TSPI_MISO 12 TSPI_MOSI
13 TSPI_HOLD 14 KEY
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA接頭
此接頭通過SATA數據線連接SATA硬碟。
針 定義
1 接地
2 TX+
3 TX-
4 接地
5 RX-
6 RX+
7 接地
»
當SATA模式佔用M.2(M2_PCIEG3_32G_SATA)插槽時，SATA_4連接器將被禁用。
