Глава 2: Установка оборудования | 17

B660MX-E

I B660MH-E

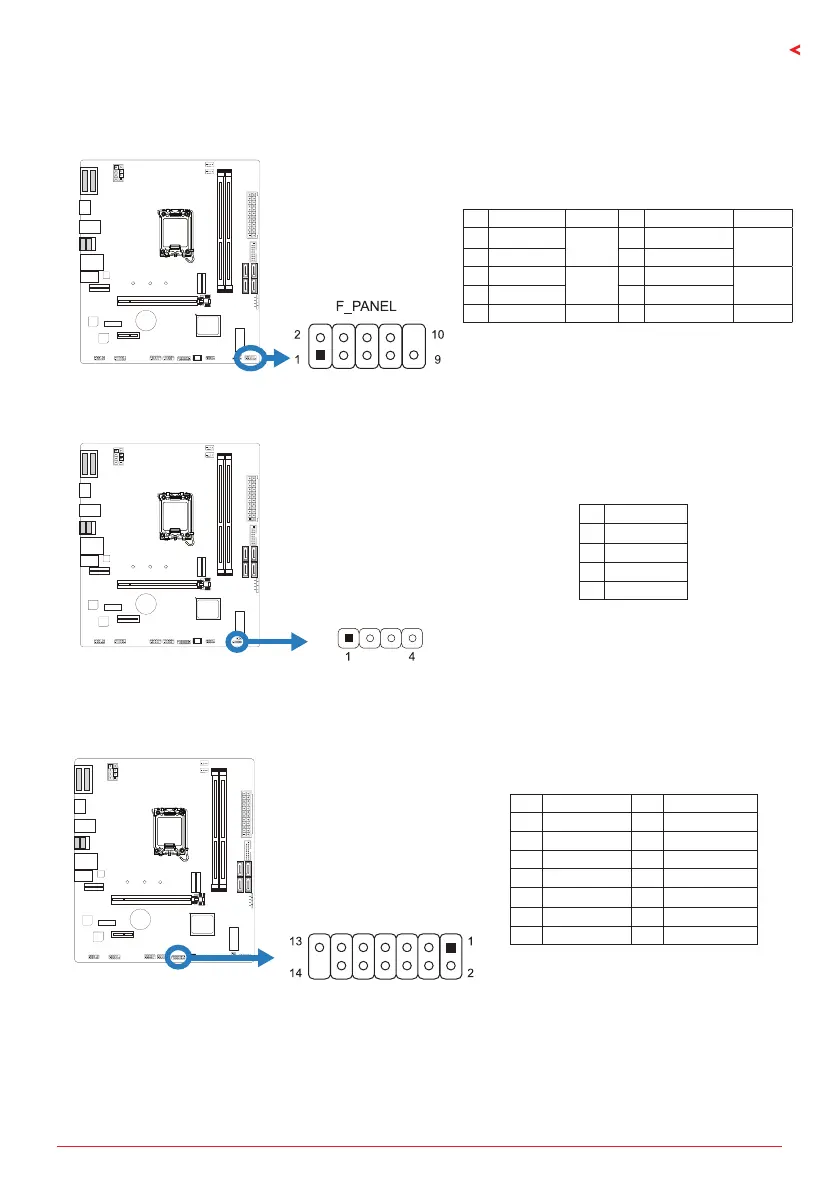

F-PANEL: штыревой соединитель передней панели

Этот 10-контактный штыревой соединитель включает в себя соединения включения

питания, сброса, светодиода жесткого диска.

Pin Assignment Funcon Pin Assignment Funcon

1 HDD LED(+)

HDD

LED

2 Power LED (+)

Power

LED

3 HDD LED(-) 4 Power LED (-)

5 Ground

Reset

Buon

6 Power Buon

Power-On

Buon

7 Reset Control 8 Ground

9 NC NC 10 NA NA

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

Pin Assignment

1 +5V

2 N/A

3 N/A

4 Speaker

TPM_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие

информацию.

Pin Assignment Pin Assignment

1 +3V3_DUAL 2 TSPI_PIRQ#

3 TSPI_RST# 4 TSPI_CS2#

5 N/A 6 TSPI_WP

7 +3V3_DUAL 8 GND

9 TSPI_CS0# 10 TSPI_CLK

11 TSPI_MISO 12 TSPI_MOSI

13 TSPI_HOLD 14 KEY

Biostar B660MX-E User Manual
