20 | 챕터 2: 하드웨어 설치

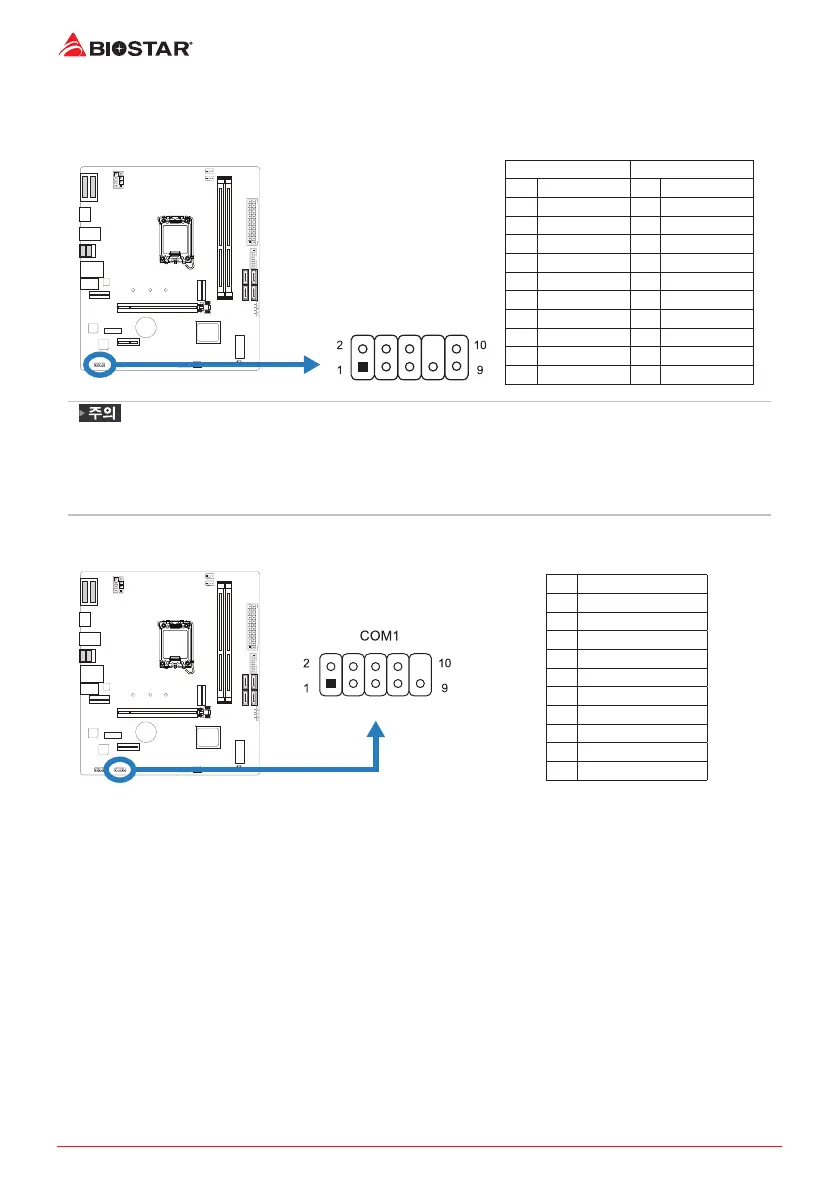

F_AUDIO1: 전면 패널 오디오 헤더
이 헤더는 사용자로 하여금 HD 그리고 AC’97 오디오 표준을 지원하는 케이스 전면
패널 오디오 입/출력 포트와 연결할 수 있게 합니다.
HD Audio AC’97
핀 배열 핀 배열
1 Mic Left in 1 Mic In
2 Ground 2 Ground
3 Mic Right in 3 Mic Power
4 GPIO 4 Audio Power
5 Right line in 5 RT Line Out
6 Jack Sense 6 RT Line Out
7 Front Sense 7 Reserved
8 Key 8 Key
9 Left line in 9 LFT Line Out
10 Jack Sense 10 LFT Line Out
» 전면 HD 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.
» 메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에
연결하는 것을 권장합니다.
» AC’97 전면 오디오 출력 케이블을 사용하기를 원한다면, “전면 패널 잭 감지” 기능을 해제하여
주십시오그 기능은 O.S 오디오 유틸리티에서 발견할 수 있습니다.
COM1: 직렬포트
본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.
핀 배열
1 캐리어 검출
2 데이터 수신
3 데이터 전송
4 데이터 단말 준비
5 접지 신호#
6 데이터 세트 준비
7 전송 요구#
8 전송 취소#
9 벨소리 표시기
10 Key
