14 | 第二章: 硬體安裝

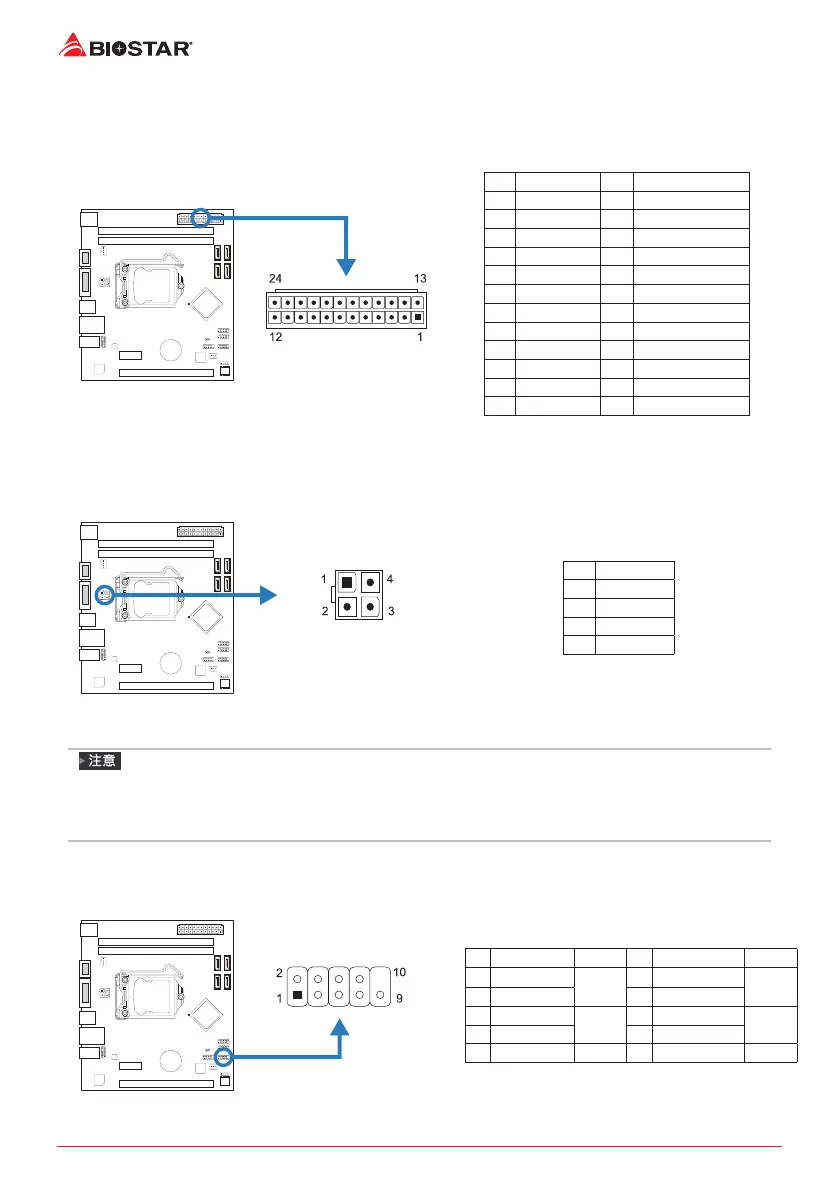

2�7 接頭和插槽
ATX: ATX電源插槽
為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。
針 定義 針 定義
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 接地 3 接地
16 PS_ON 4 +5V
17 接地 5 接地
18 接地 6 +5V
19 接地 7 接地
20 NC 8 PW_OK
21 +5V 9 喚醒電壓+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 接地 12 +3.3V
ATX_12V_2X2: ATX電源插槽
此插槽為CPU電路提供+12V電壓。
針 定義
1 +12V
2 +12V
3 接地
4 接地
»
開機前，請確保ATX、ATX_12V_2X2插槽都已插上電源。
»
電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議
您使用具有更高功率輸出的電源供應器。
F_PANEL: 前置面板接頭
此10針腳接頭包含開機，重新啓動，硬碟指示燈和電源指示燈。
針 定義 功能 針 定義 功能
1 HDD LED(+)
硬碟指
示燈
2 Power LED (+)
電源指
示燈
3 HDD LED(-) 4 Power LED (-)
5 接地
重啓
按鈕
6 電源按鈕
開機
按鈕
7 重啓 8 接地
9 NC NC 10 NA NA

Biostar H81MHV3 2.0 Specifications

General

Form Factor	Micro ATX
Chipset	Intel H81
CPU Socket	LGA 1150
Memory Slots	2 x DIMM
Maximum Memory	16GB
USB Ports	2 x USB 3.0, 6 x USB 2.0
Audio	Realtek ALC662 6-Channel HD Audio
Video Outputs	1 x VGA, 1 x HDMI
Power Connector	24-pin ATX, 4-pin ATX 12V
Memory Standard	DDR3 1600/1333 MHz
Storage Interface	2 x SATA 6Gb/s, 2 x SATA 3Gb/s
LAN	Realtek RTL8111G - 10/100/1000Mb/s
Expansion Slots	1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
