Transport locks for condensing
units
If complete units are delivered the
anti-vibration mountings are locked to
prevent transport damages. These
locks must be removed after installa-
tion (fig. 2).
Anti-vibration mounting type I
After installation:
 Remove the red coloured transport
locks À .
 Retighten the fixing screws or nuts
Á + Â .
Transport-Sicherungen
bei Verflüssigungssätzen
Um Transportschäden zu vermeiden
sind bei Verflüssigungssätzen im Lie-
ferzustand die Schwingungsdämpfer
der Verdichter durch Transport-
Sicherungen blockiert. Diese Siche-
rungen müssen nach der Montage
gelöst werden (Abb. 2).
Schwingungsdämpfer Typ I
Nach Montage:
 Rot gekennzeichnete Transport-
sicherung À entfernen.
 Befestigungsschrauben bzw. -mut-
tern Á + Â wieder fest anziehen.
Òðàíñïîðòíûåäåðæàòåëèäëÿêîì-
ïðåññîðíî  êîíäåíñàòîðíûõàãðåãàòîâ
Äëÿèñêëþ÷åíèÿòðàíñïîðòíûõ
ïîâðåæäåíèé àãðåãàòîââñîñòîÿíèè
ïîñòàâêèàìîðòèçàòîðûêîìïðåññîðîâ
çàáëîêèðîâàíûñ ïîìîùüþ
òðàíñïîðòíûõäåðæàòåëåé.Ýòè
äåðæàòåëèäîëæíûáûòüóäàëåíûïîñëå
âûïîëíåíèÿìîíòàæà(ðèñ.2).
ÀìîðòèçàòîðûòèïàI
Ïîñëåóñò àíîâêè:
 Óäàëèòüóñòðîéñòâîäëÿ
òðàíñïîðòèðîâêè À ,îòìå÷åííîå
êðàñíûìöâåòîì .
 Ñíîâàçàòÿíóòüêðåïåæíûåáîëòûèëè
ãàéêè Á + Â .
Typ(e) I ÒèïI
Typ(e) II ÒèïII
Transport
Òðàíñïîðòèðîâê
Betrieb / Operation /
Ýêñïëó àòàöèÿ
A B
Typ(e) I
ÒèïI
Typ(e) II
ÒèïII
2EC-2.2(Y) .. 2CC-4.2(Y) 370 000-20 55 Shore 370 000-20 55 Shore
44VCS-12.2(Y) .. 44NCS-40.2(Y) 370 003-05 gelb/yellow/ Æ åëòûé 370 003-06 grün/green/ Çåëåíûé
44VES-1 2Y..44NES-40Y
4FC-3.2(Y) .. 4CC-9.2(Y) 370 000-20 55 Shore 370 000-20 55 Shore
4FDC-5Y .. 4CDC-9Y
2KC-05.2(Y) .. 2FC-3.2(Y) 370 000-19 43 Shore 370 000-19 43 Shore
44FC-6.2(Y) .. 4CC-18.2(Y) 370 000-20 55 Shore 370 000-20 55 Shore
22EC-4.2(Y) .. 22CC-8.2(Y) 370 000-20 55 Shore 370 000-20 55 Shore
Härte
Hardness
Òâåðäîñòü
Bausatz-Nummer
Complete number
Àðòèêóë¹
Härte
Hardness
Òâåðäîñòü
Verdichter
Compressor
Ê îìïðåññîð
Kurbelgehäuseseite
Crankcase side
Ýëåìåíòñîñòîðîíûêàðòåðà
Schwingungsdämpfer
Anti-vibration mountings
Êîìïëåêòàìîðòèçàòîðîâ
Motorseite
Motor side
Ýëåìåíòñîñòîðîíûìîòîðà
AB
4VCS-6.2(Y) .. 4NCS-20.2(Y) 370 003-05 gelb/yellow/ Æ åëòûé 370 003-06 grün/green/ Çåëåíûé
4VES-6Y .. 4NES-20Y
4VDC-10Y .. 4NDC-20Y
Bausatz-Nummer
Complete number
Àðòèêóë¹

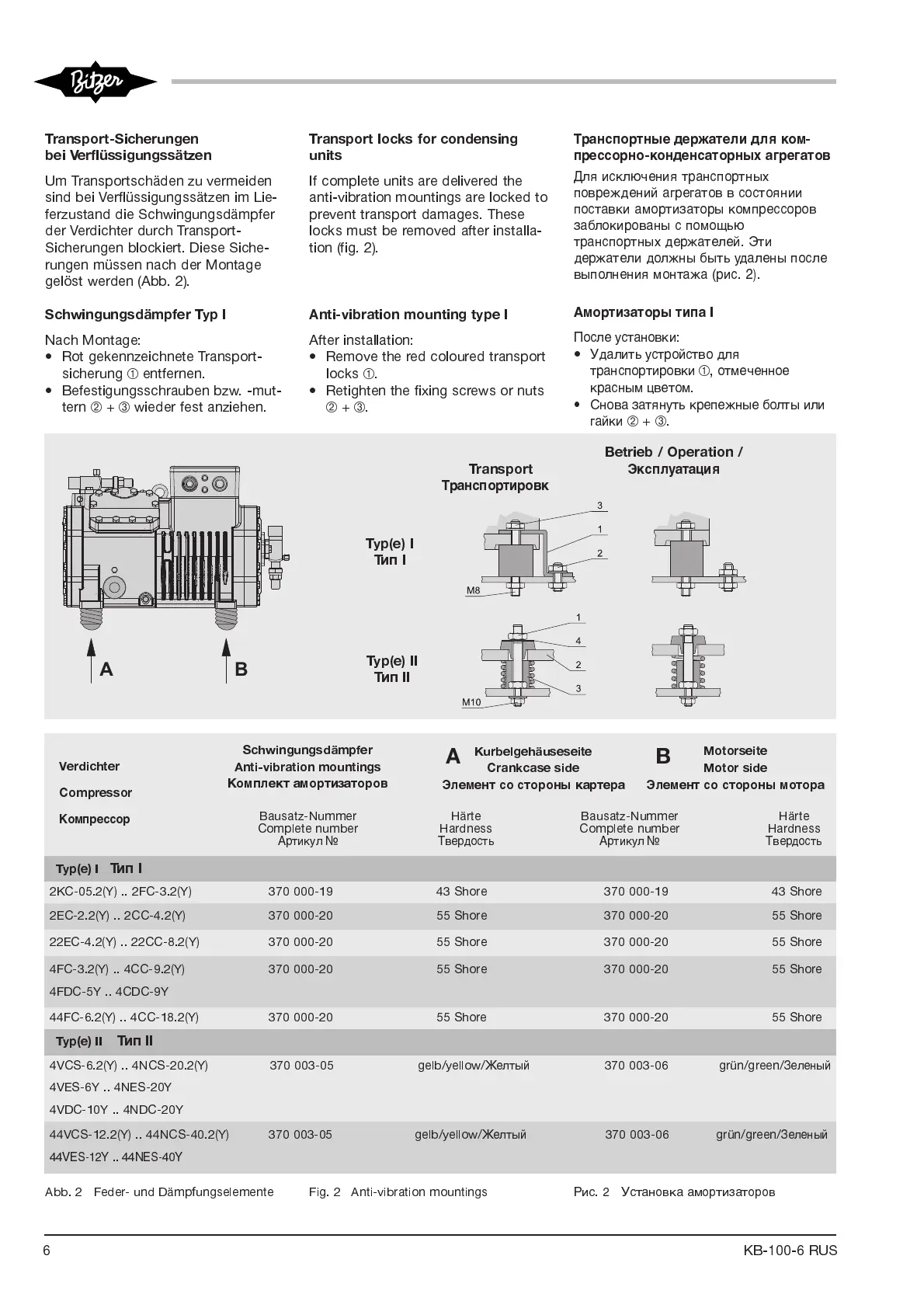

Abb. 2 Feder- und Dämpfungselemente Fig. 2 Anti-vibration mountings
Ðèñ.2 Óñòàíîâêààìîðòèçàòîðîâ
