KW-540-1
8
Einbau
Achtung!
Schrauben und Muttern mit vor-
geschriebenen Drehmomenten
anziehen.
Magnet (4) am Gehäuse befesti-
gen. Schrauben (5) einstecken und
kreuzweise anziehen (Anzugs-
moment 25 Nm).
Scheibenfeder (2) montieren.
Spannschraube (10) einfetten.
Rotor (6) auf Welle und Magnet (4)
schieben. Spannschraube (10) in
Wellenende einschrauben
(Anzugsmoment 85 Nm).
Riemenscheibe über die Stift-
schrauben der Kupplung schieben
und mit Muttern (7) festschrauben
(Anzugsmoment 25 Nm).
!
!
Mounting
Attention!
Tighten bolts and nuts to the
specified torques.
Fasten magnet (4) to housing.
Insert bolts (5) and tighten crosswi-
se (tightening torque 25 Nm).
Mount woodruff key (2).
Lubricate straining screw (10).
Slide rotor (6) onto shaft and
magnet (4). Screw straining screw
(10) into shaft end (tightening tor-
que 85 Nm).
Slide pulley over the pin screws of
the clutch and screw down with
nuts (7) (tightening torque 25 Nm).
!
!
Montage
Attention !
Serrer les vis et les écrous avec le
couple de serrage requis.
Fixer l'aimant (4) au carter. Introduire
les vis (5) et serrer en croix (couple de
serrage 25 Nm).
Monter clavette disque (2).
Huiler la vis de tension (10). Glisser le
rotor (6) sur l'arbre et l'aimant (4).
Introduire la vis de tension (10) en
bout d'arbre et serrer (couple de serra-
ge 85 Nm).
Glisser la poulie au-dessus des gou-
jons de l'embrayage et fixer avec les
écrous (7) (couple de serrage 25 Nm).
!
!
1
2
3
4
5
6
7
8
9
1 0
1 1

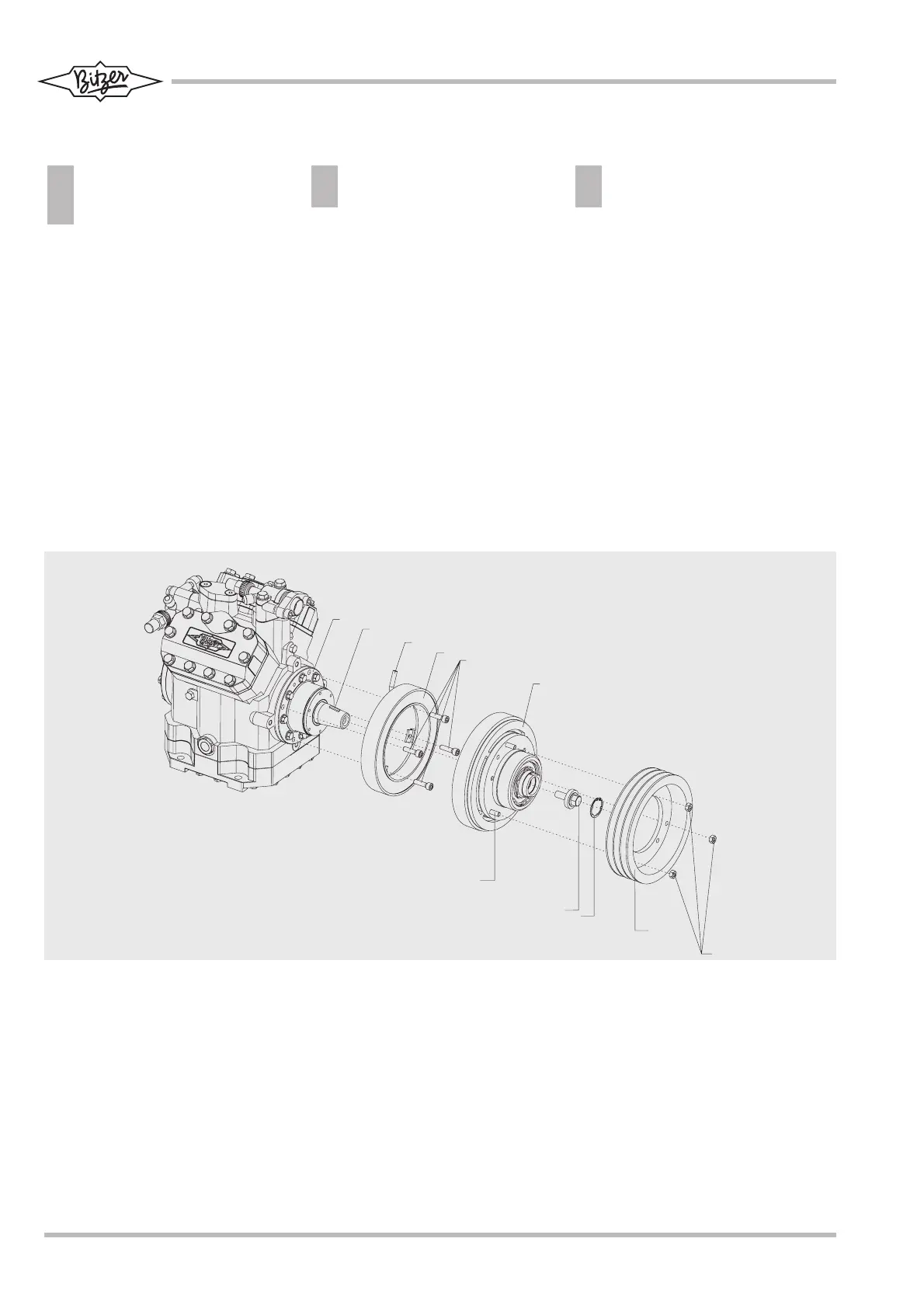

Abb. 2 Elektromagnet-Kupplung montieren
1 Lagerflansch
2 Scheibenfeder
3 Kabel
4 Magnet
5 Schrauben M8x30 DIN 912
6 Rotor
7 Muttern M8
8 Riemenscheibe
9 Seeger-K-Ring JK36 DIN 984
10 Spannschraube
11 Stiftschrauben M8x20
Fig. 2 Mounting the electro-magnetic
clutch
1 Bearing flange
2 Woodruff key
3 Cable
4 Magnet
5 Screws M8x30 DIN 912
6 Rotor
7 Nuts M8
8 Pulley
9 Seeger-K-ring
10 Straining screw
11 Pin screws M8x20
Fig. 2 Montage de l'embrayage électroma-
gnétique
1 Couvercle de palier
2 Clavette disque
3 Câble
4 Aimant
5 Vis M8 x 30 DIN 912
6 Rotor
7 Ecrous M8
8 Poulie
9 Circlip JK36 DIN984
10 Vis de tension
11 Goujons M8x20
