KB-206-1
38
4
Auslieferungszustand und schematischer Aufbau
der ECOLITE Verflüsssigungssätze
•
Schutzgasfüllung: Überdruck ca. 0,2 .. 0,5 bar.
•
Technische Daten siehe Prospekte der Verflüssi-
gungssätze: KP-206.
18
6
1
13
1b
10
4b
12
4
3
2a
2
5a
8
22
19
8a
9
23
1a
11
25
26

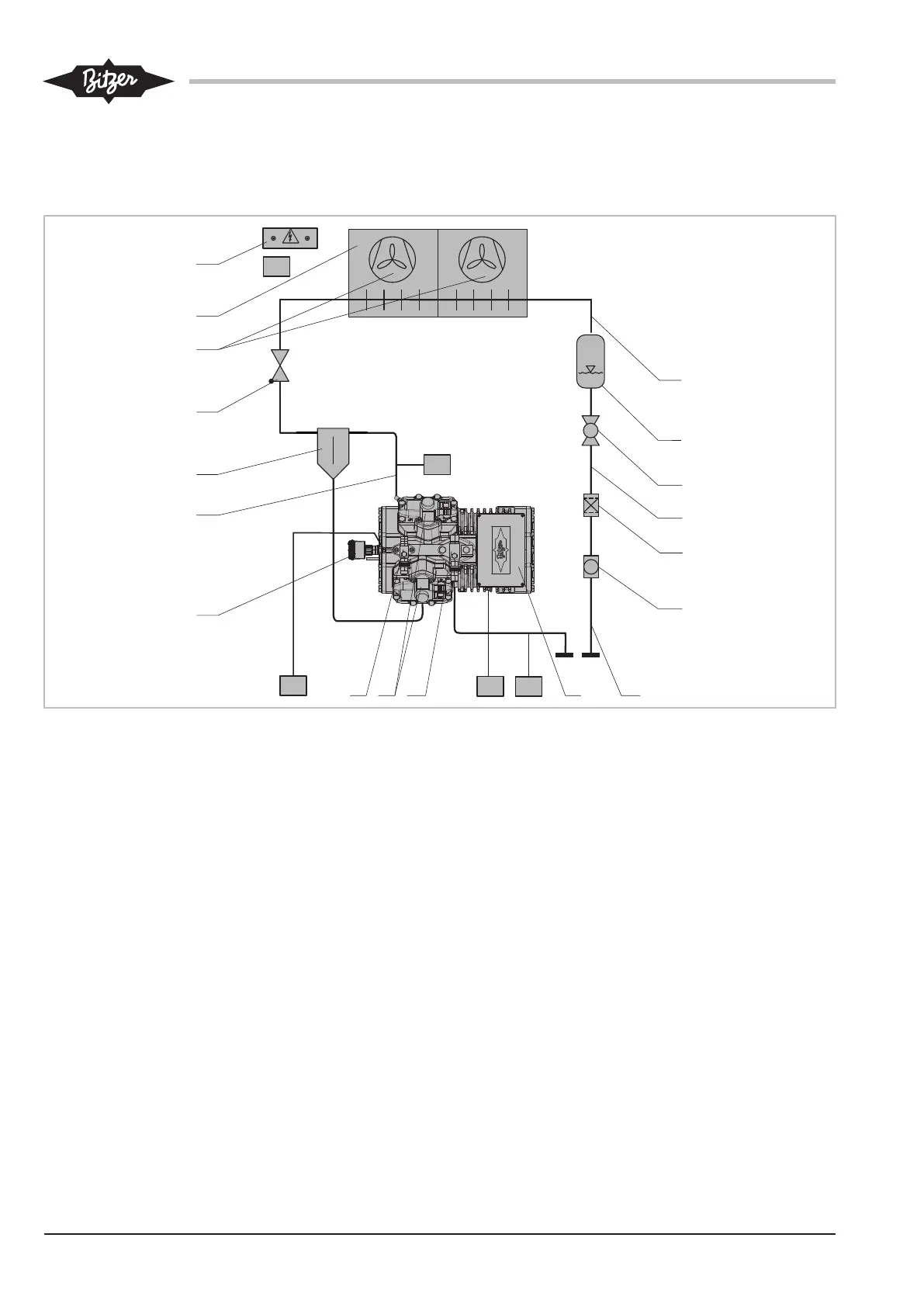

Abb.1: Schematischer Aufbau der ECOLITE Verflüssigungssätze (Beispiel zeigt LHL5E/4FES-3Y .. LHL5E/4CES-6Y)
37
39
Table of Contents
English
2
Default Chapter
2
Table of Contents
2
1 Introduction
3
Also Observe the Following Technical Documents
3
2 Safety
3
Authorized Staff
3
Residual Risks
3
Safety References
3
General Safety References
4
3 Classification of the Condensing Units and of Its Components According to the EU Directives
5
5 Application Ranges
8
Maximum Allowable Pressure
8
6 Mounting
9
Transporting the Condensing Unit
9
Transport Locks for Condensing Units
9
Installing the Condensing Unit
9
Pipelines
11
Incorporation of the Condensing Unit into the Refrigeration System
11
Connections and Dimensional Drawing
12
7 Electrical Connection
13
Schematic Wiring Diagram for ECOLITE Condensing Units
13
8 Commissioning
15
Setting the Controller
15
Function Keys
16
Display
16
First Switching on of the Power Supply
17
Status Menu
17
Programming Menu
22
BIOS Menu
29
Alarm Messages
30
Communication
31
9 Operation
31
Regular Tests
31
10 Decommissioning
32
Standstill
32
Disassembly of the Condensing Unit or of Components
32
Drain Oil
32
Remove or Dispose of the Compressor and Other Components
32
Deutsch
33
1 Einleitung
34
Zusätzlich Folgende Technische Dokumente Beachten
34
2 Sicherheit
34
Autorisiertes Fachpersonal
34
Restgefahren
34
Sicherheitshinweise
34
Allgemeine Sicherheitshinweise
35
3 Einstufung der Verflüssigungssätze und Deren Bauteile nach EU-Richtlinien
36
4 Auslieferungszustand und Schematischer Aufbau der ECOLITE Verflüsssigungssätze
38
5 Anwendungsbereiche
39
Maximal Zulässiger Druck
39
6 Montage
40
Verflüssigungssatz Transportieren
40
Transportsicherungen bei Verflüssigungssätzen
40
Verflüssigungssatz Aufstellen
40
Rohrleitungen
42
Einbindung des Verflüssigungssatzes in die Kälteanlage
42
Anschlüsse und Maßzeichnung
43
7 Elektrischer Anschluss
44
Prinzipschaltbild für ECOLITE Verflüssigungssätze
44
8 In Betrieb Nehmen
46
Regler Einstellen
46
Funktionstasten
47
Anzeige
47
Erstes Einschalten der Stromversorgung
48
Statusmenü
48
Programmiermenü
53
BIOS-Menü
60
Alarmmeldungen
61
Kommunikation
62
9 Betrieb
62
Regelmäßige Prüfungen
62
10 Außer Betrieb Nehmen
63
Stillstand
63
Demontage des Verflüssigungssatzes oder von Bauteilen
63
Öl Ablassen
63
Verdichter und andere Bauteile Entfernen oder Entsorgen
63
Français
64
1 Introduction
65
Tenir Également Compte de la Documentation Technique Suivante
65
2 Sécurité
65
Personnel Spécialisé Autorisé
65
Dangers Résiduels
65
Indications de Sécurité
65
Indications de Sécurité Générales
66
3 Classification des Groupes de Condensation Et de Leurs Composants Selon Les Directives Européennes
67
4 État À la Livraison Et Structure Schématique des Groupes de Condensation ECOLITE
69
5 Champs D'application
70
Pression Maximale Admissible
70
6 Montage
71
Transporter Le Groupe de Condensation
71
Sécurités de Transport Pour Groupes de Condensation
71
Installer Le Groupe de Condensation
71
Conduites
73
Intégration du Groupe de Condensation Dans L'installation Frigorifique
73
Raccords Et Croquis Coté
74
7 Raccordement Électrique
75
Schéma de Principe Pour Groupes de Condensation ECOLITE
75
8 Mettre en Service
77
Paramétrer Le Régulateur
77
Touches de Fonction
78
Affichage
78
Première Mise en Circuit de L'alimentation Électrique
79
Menu D'état
79
Menu de Programmation
84
Menu BIOS
92
Messages D'alarme
92
Communication
93
9 Fonctionnement
94
Contrôles Réguliers
94
10 Mettre Hors Service
94
Arrêt
94
Démontage du Groupe de Condensation Ou de Composants
94
Vidanger L'huile
95
Retirer Ou Éliminer Le Compresseur Et D'autres Composants
95
