42 SH-510-1
P R V
T CL Z
T C
1
2
3
4
5
N H
3

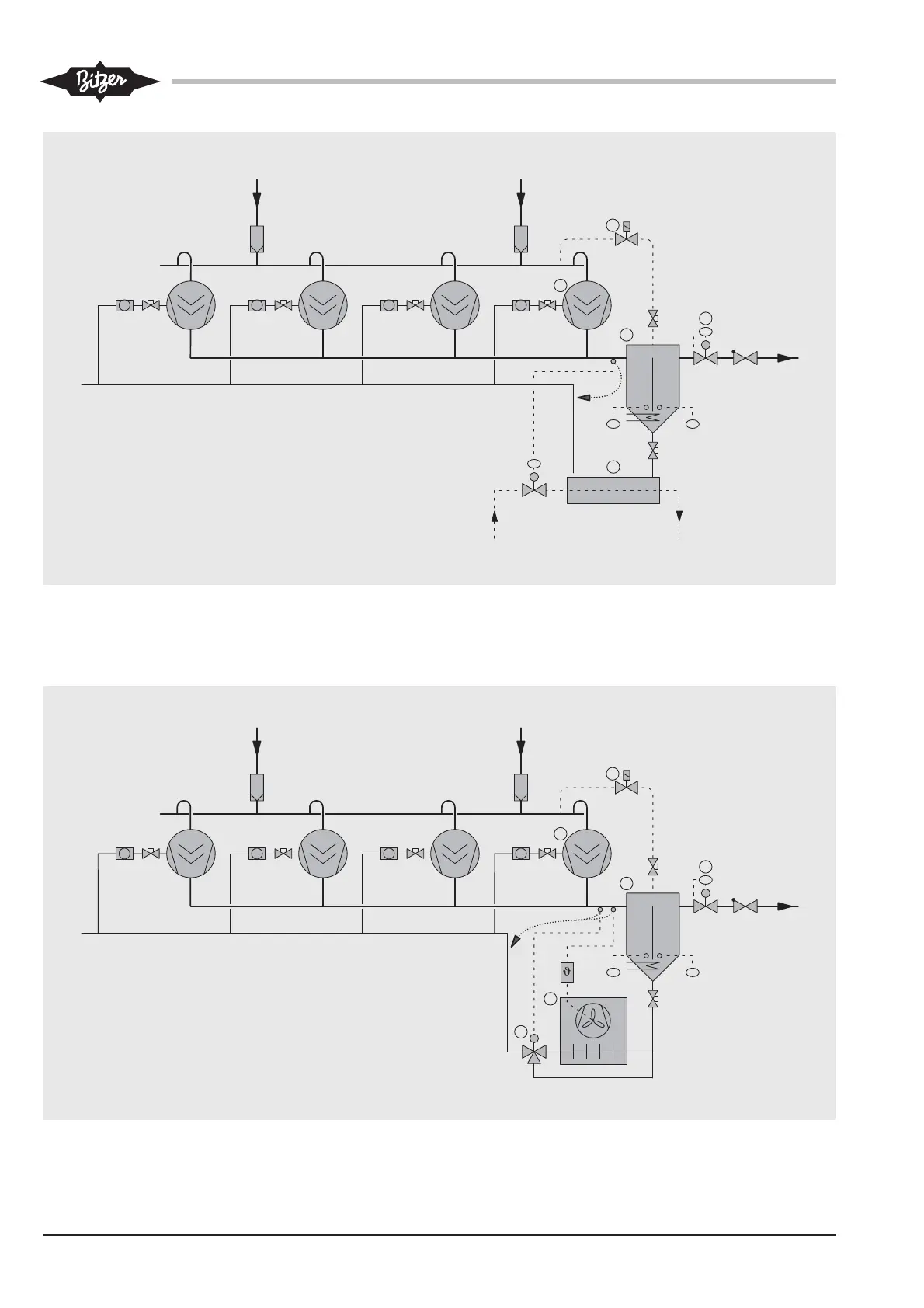

Abb. 16 Anwendungsbeispiel:
Parallelverbund mit gemeinsamem
Ölabscheider und luft-gekühltem
Ölkühler, Legende Seite 44
Fig. 16 Application example:
Parallel compounding with com-
mon oil separator and air cooled
oil cooler, for legend see page 44
P R V
T CL Z
1
2
3
4
7
9
N H
3
Fig. 16 Exemple d'application:
Fonctionnement en parallèle avec
séparateur d'huile commun et refroi-
disseur d'huile à air, légende page 44
Abb. 15 Anwendungsbeispiel:
Parallelverbund mit gemeinsamem
Ölabscheider und wasser-gekühl-
tem Ölkühler, Legende Seite 44
Fig. 15 Application example:
Parallel compounding with com-
mon oil separator and water coo-
led oil cooler, legend page 44
Fig. 15 Exemple d'application:
Fonctionnement en parallèle avec sé-
parateur d'huile commun et refroidis-
seur d'huile à eau, légende page 44
