CT-110-232
* Bei den HS.53-Verdichtern und CSHP-Verdichtern
wird das SE-i1 ausschließlich separat und nur als Ba-
sis-Sensorenbausatz (Teilenummer 347 050 02) gelie-
fert. Es muss in den Schaltschrank der Anlage einge-
baut, verkabelt und angeschlossen werden!
Bei Einsatz des SE-i1 in Verbindung mit Kältemitteln
der Sicherheitsklasse A3 (z. B. Propan) und A2:
GEFAHR
Explosionsgefahr!
Das beigelegte Schutzgerät enthält Zündquel-
len, die Propan und andere Kältemittel der Si-
cherheitsklasse A3 und A2 entzünden können.
Schutzgerät außerhalb der Gefährdungszone,
z.B. in dichtem Schaltschrank montieren.
➀ Sensoren-Komplettierungsbausatz
HS.64 .. HS.85, CS.65 .. CS.95:
Falls das SE-i1 ab Werk mit dem Basis-Sensorenbau-
satz bestellt wurde, kann es mit dem Sensoren-Kom-
plettierungsbausatz nachgerüstet werden. Anschlie-
ßend können alle Schutz- und Überwachungsfunktio-
nen des Geräts aktiviert und in vollem Umfang genutzt
werden. Dazu müssen alle Bauteile des Sensoren-
Komplettierungsbausatzes an den Verdichter montiert,
verkabelt und mit der BEST SOFTWARE konfiguriert
werden (siehe Kapitel Montage und Aktivierung des
Sensoren-Komplettierungsbausatzes, Seite 34). Bei
Bestellung des kompletten Sensorenbausatz sind bei
den Verdichtern HS.64 .. HS.85 und CS.65 .. CS.95 be-
reits alle Bauteile des Sensoren-Komplettierungsbau-
satzes am Verdichter installiert und elektrisch ange-
schlossen. Für die CSHP-Verdichter ist der Sensoren-
Komplettierungsbausatz nicht verfügbar.
Der Sensoren-Komplettierungsbausatz (HS.64 .. HS.85
und CS.65 .. CS.95, Teilenummer 347 050 03) besteht
aus folgenden Bauteilen:
• Niederdruck- und Hochdruckmessumformer mit Ver-
bindungskabeln.
• T-Stücke zum Anschluss der Druckmessumformer
an den Hochdruck- und Niederdruckanschluss des
Verdichters.
• Druckgastemperatur- und Öltemperaturfühler (NTC)
inkl. Verbindungskabel.
• alle Kabeldurchführungen M25x1,5, M20x1,5,
M16x1,5 mit Sechskantmuttern für den Verdichteran-
schlusskasten.
Montage und elektrischer Anschluss, siehe Kapitel
Montage und Aktivierung des Sensoren-Komplettie-
rungsbausatzes, Seite 34 und siehe Kapitel Elektri-
scher Anschluss, Seite 40.
② Optionaler Temperaturfühler
z. B. für Messungen der Sauggas-, Flüssigkeits- oder
Umgebungstemperatur. Wird bei der Datenaufzeich-
nung mit erfasst.
• Temperaturfühler mit Einschraubgewinde (Teilenum-
mer 34704101) + Kabel mit Stecker (Teilenummer
34703301).
– 1/8-27 NPTF-Gewinde
– Messbereich: -40°C .. +125°C
• Temperaturfühler zum Anlegen an die Rohroberflä-
che (Teilenummer 34703301).
– für Messungen der Sauggastemperatur an der
Rohroberfläche oder Messungen der Umgebung-
stemperatur.
– Messbereich: -30°C .. +105°C
– Schutzart: IP65
– Kabellänge: 5 m
③ Nicht genutzte Ölüberwachungseingänge
Bei der Einstellung "SE-C1 Replacement" oder "SE-C2
Replacement" müssen nicht genutzte Ölüberwachungs-
eingänge durch Brücken deaktiviert werden. Sie müs-
sen zwischen folgende Klemmen gesetzt werden.

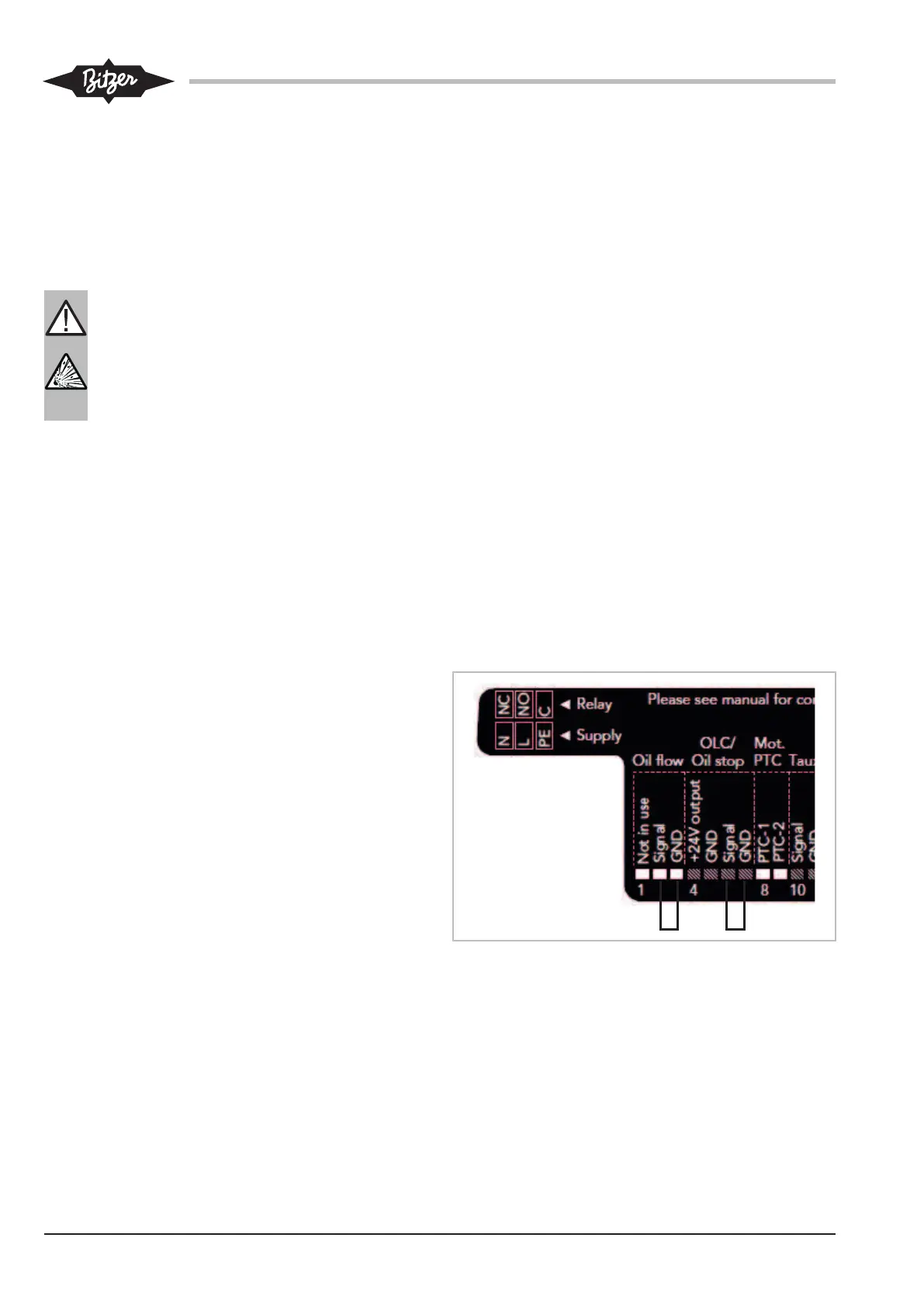

Abb.1: Brücke zur Deaktivierung der Ölüberwachungseingänge
