CT-110-2 37

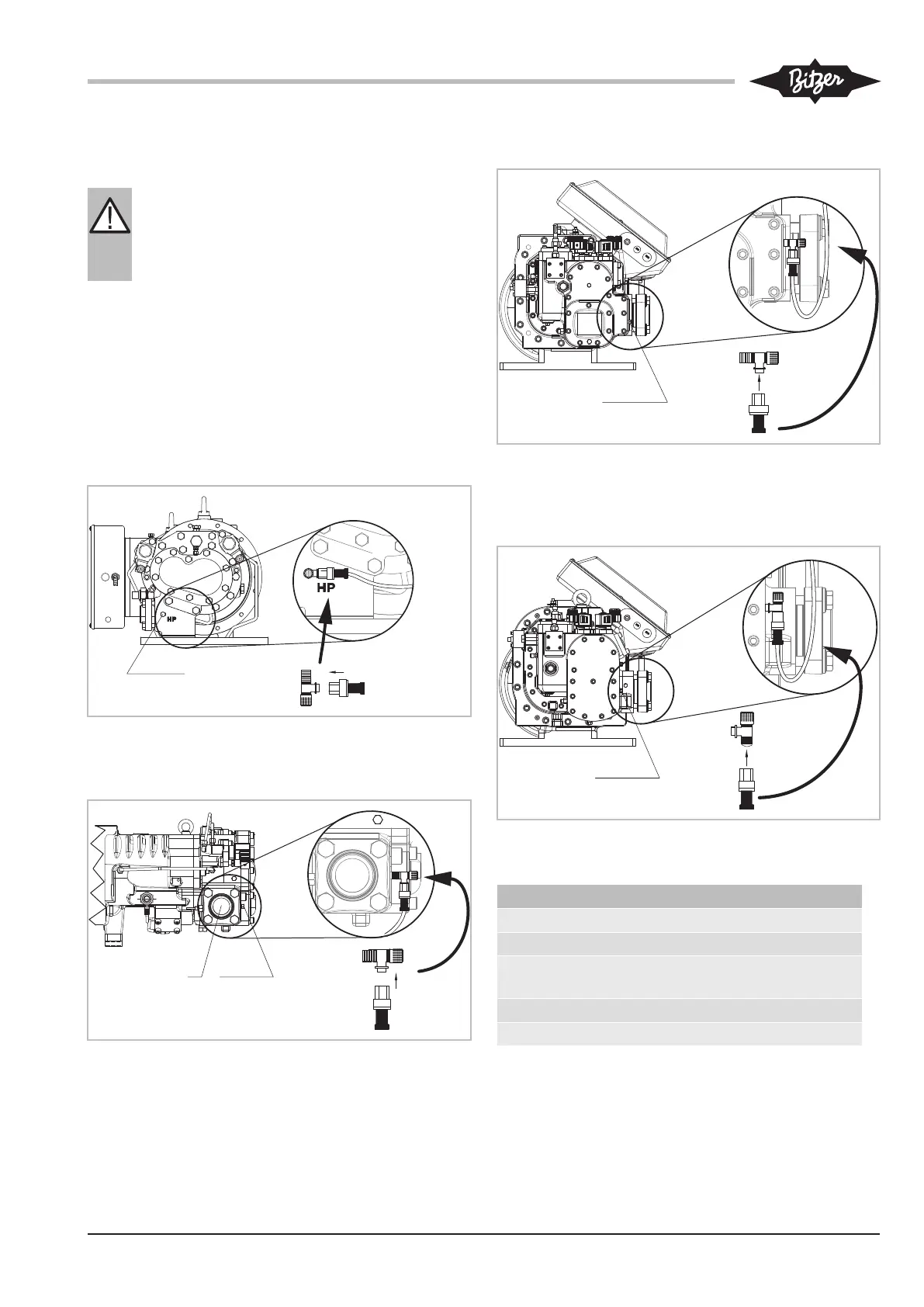

5.2.1 Montage der Druckmessumformer bei HS.64 ..
HS.85-Verdichtern
WARNUNG
Verdichter steht unter Druck!
Schwere Verletzungen möglich.
Verdichter auf drucklosen Zustand bringen!
Schutzbrille tragen!
Hochdruckmessumformer
Zunächst das T-Stück in die Anschlussposition
1(HP) am Verdichter einschrauben.
Danach den Hochdruckmessumformer an das T-
Stück anschrauben und das Sensorenkabel einste-
cken.
HS.64
1/8-27 NPTF
1 (HP)
Abb.6: HS.64 Verdichter: Montage des Hochdruckmessumformers
HS.74
DL
1/8-27 NPTF
1 (HP)
Abb.7: HS.74 Verdichter: Montage des Hochdruckmessumformers
HS.8551 .. HS.8571
1/8-27 NPTF
1 (HP)
Abb.8: HS.8551 .. HS.8571 Verdichter: Montage des Hochdruckmes-
sumformers
HSN8591
1/8-27 NPTF
1 (HP)
Abb.9: HSN8591 Verdichter: Montage des Hochdruckmessumfor-
mers
Anschlusspositionen HS.-Verdichter
1 Hochdruckanschluss (HP)
2 Niederdruckanschluss (LP)
3 Anschluss für Druckgastemperaturfühler
(HP)
5 Anschluss/Ventil für Öleinspritzung
6 Ölablass (Verdichtergehäuse)
Tab.3: Anschlusspositionen HS.-Verdichter, Druckmessumformer
und NTC-Fühler
