CT-110-238
Niederdruckmessumformer
• Zunächst das T-Stück in die Anschlussposition 2
(LP) am Verdichter einschrauben.
• Danach den Niederdruckmessumformer an das T-
Stück anschrauben und das Sensorenkabel einste-
cken.
HS.64 .. HS.74
1/8-27 NPTF
2 (LP)
90°

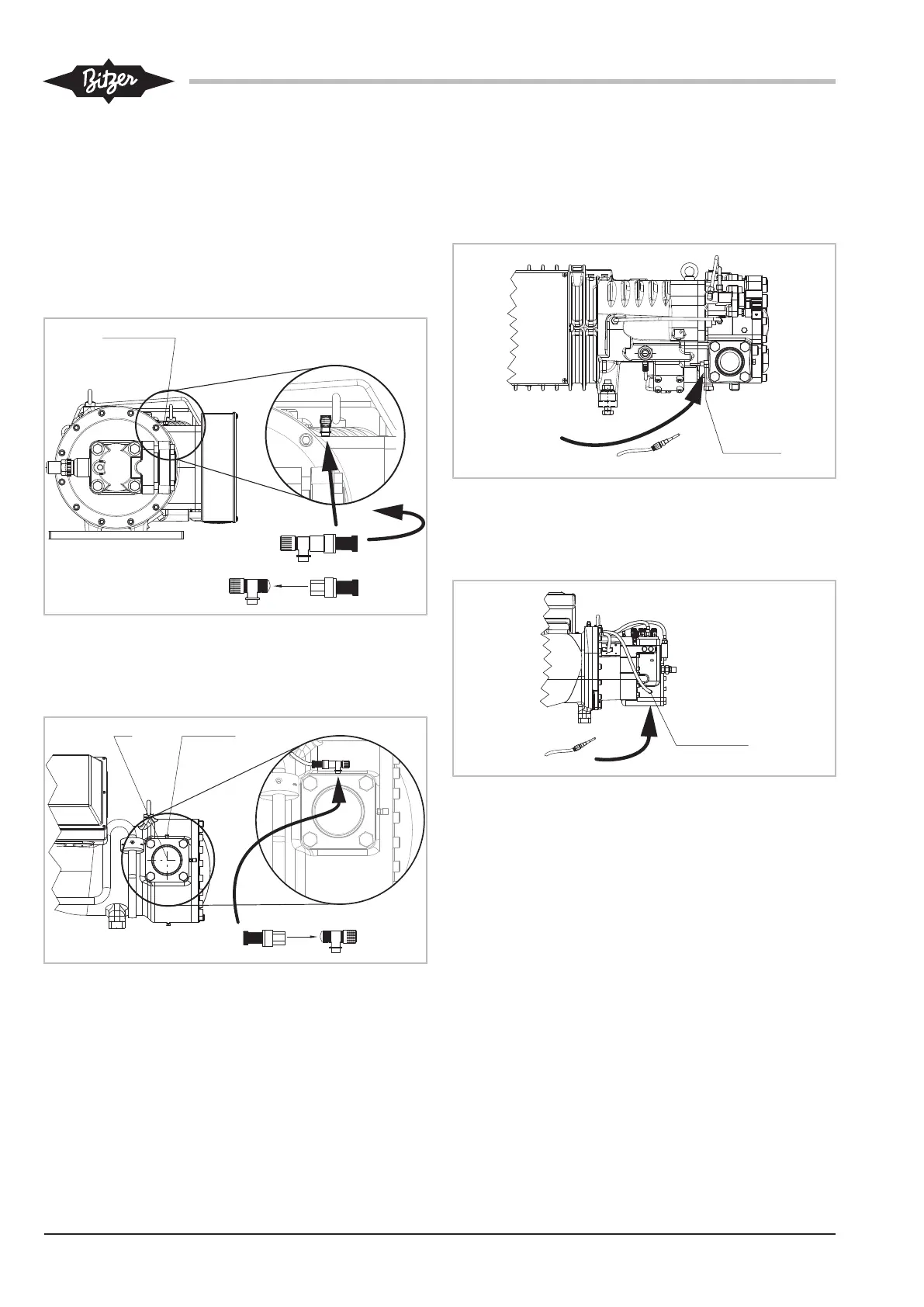

Abb.10: HS.64 .. HS.74 Verdichter: Montage des Niederdruckmess-
umformers
HS.8551 .. HS.8571 und HSN8591
SL
1/8-27 NPTF
2 (LP)
Abb.11: HS.85 Verdichter: Montage des Niederdruckmessumformers
Legende Anschlusspositionen, siehe Tabelle 3, Seite
37.
5.2.2 Montage/Austausch Öltemperaturfühler (PTC)
gegen Druckgas- oder Öltemperaturfühler
(NTC) bei HS.-Verdichtern
Den an Position 3 (HP) vorinstallierten Öltemperatur-
fühler (PTC) gegen den beiliegenden Druckgas- oder
Öltemperaturfühler (NTC) ausgetauschen. Dazu den
PTC-Fühler ausschrauben und den NTC-Fühler an
gleicher Stelle einschrauben und mit dem dazugehöri-
gen Kabel verbinden.
HS.64 .. HS.74
NTC
1/8-27 NPTF
3 (HP)
Abb.12: HS.64 .. HS.74-Verdichter: PTC-Fühler gegen NTC-Fühler
austauschen
HS.85
1/8-27 NPTF
3 (HP)
NTC
Abb.13: HS.85-Verdichter: PTC-Fühler gegen NTC-Fühler austau-
schen
Legende Anschlusspositionen, siehe Tabelle 3, Seite
37.
5.3 Sensoren-Komplettierungsbausatz mit der
BEST SOFTWARE konfigurieren
Mindesteinstellungen um alle Schutz- und Überwa-
chungsfunktionen des SE-i1 in der BEST SOFTWARE
zu aktivieren:
• Zunächst Kommunikation über die
BEST SOFTWARE aufbauen:
Notwendige Voraussetzungen
• PC/mobiles Endgerät
– mit dem Betriebssystem Windows 7 oder neuer
– mit USB-Anschluss
