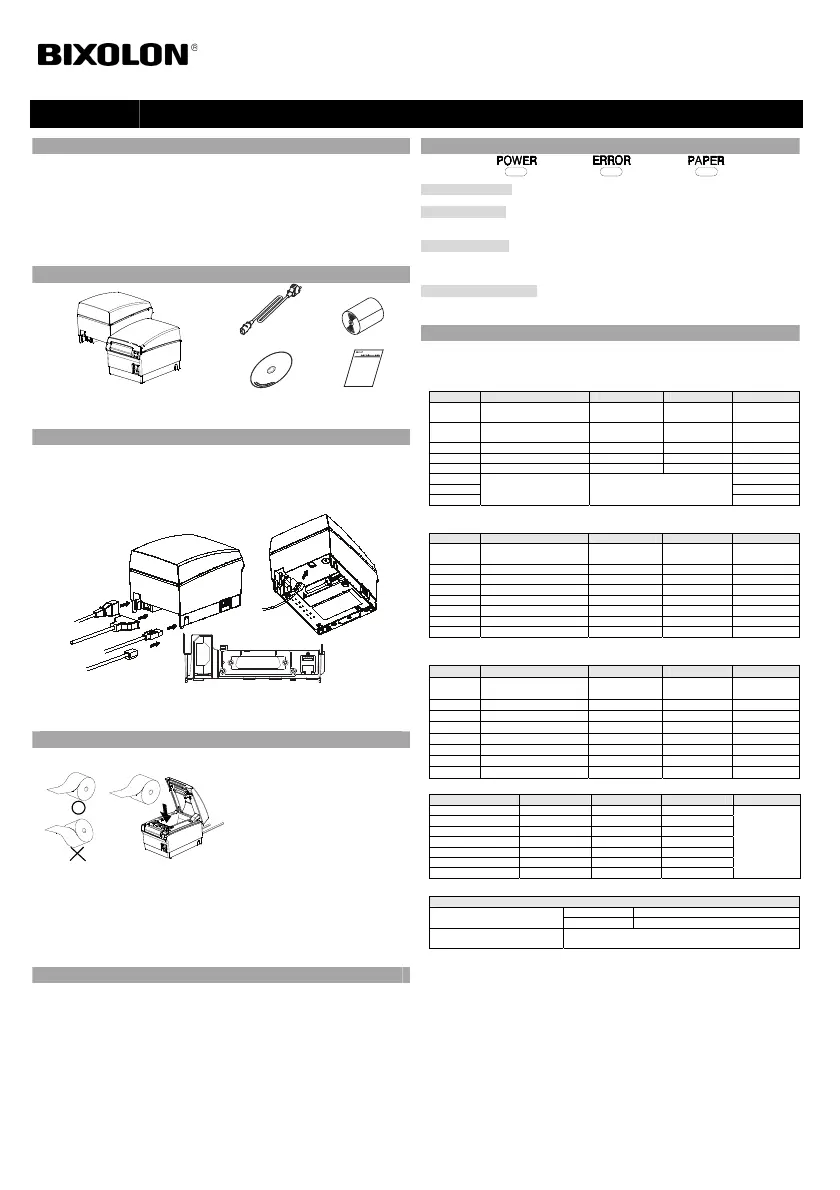

BIXOLON SRP-F310 Installation Guide & Safety Guide

◈ Informação
Este guia de instalação rápida contém informações necessárias para a instalação do produto.
Consulte o Manual do Utilizador no CD que acompanha o produto para obter instruções de
instalação detalhadas. O CD contém as seguintes informações.
1. Manual: Manual do Usuário, tabela de código e comandos de controlo
2. Driver: Driver do Windows e OPOS
3. Utilidade: Logo da ferramenta de download e ferramenta virtual de ajuste de memória
Nós, na BIXOLON tentamos melhorar constantemente e actualizar as funções e qualidade
dos nossos produtos. Deste modo, as especificações do produto e/ou o conteúdo do
manual poderá ser alterado sem aviso prévio.
◈ Verificação de Conteúdo
SRP-F310/312/313II
Cabo de força Rolo de Papel
Procuct Installation CDProcuct Installation CD
Procuct Installation CD
CD Guia de Instalação
◈ Cabos de Conexão
1. Desligue a impressora e o ECR (Computador hóspede)
2. Conecte o cabo de alimentação ao adaptador e conecte o adaptador ao conector de
alimentação da impressora.
3. Verifique o tipo de interface na parte traseira da impressora (serial, paralela, USB,
Ethernet,Wireless LA, Powered USB Ethernet, Bluetooth), e ligue o cabo de interface.
4. Conectar o cabo da abertura da gaveta a saída do conector da impressora.
◈ Inserindo rolos de papel
1. Premir o botão [Abrir Tampa] para abrir
a tampa.
2. Inserir o novo rolo de papel na direcção
correcta.
3. Puxe o papel suavemente e então feche a
tampa
※ Observação: Ao fechar a tampa, premir
para baixo o centro da mesma de modo que o
papel possa fixar-se ao rolo. A qualidade de
impressão pode não ser otimizada se o papel
recomendado não for utilizado. (Verifique o
Manual do Usuário.)
※ Não utilize papel com largura superior a 80 mm ou tubo de papel de
plástico aquando da utilização de uma impressora que especificar papel
de 80 mm.
◈ Usando o Papel de 83mm
Remova a partição instalada na impressora para usar o rolo de papel de 83mm.
※ Verifique o Manual do Usuário para instruções detalhadas sobre como
remover a partição com segurança.
◈ Utilizando o Painel de Operação
• Indicador de FORÇA
Uma luz azul se acenderá quando a força da impressora estiver ligada.
• Indicador de ERRO
Uma luz vermelha se acenderá quando houver um status de erro como compartimento de
papel vazio ou tampa aberta.
• Indicador de PAPEL
A luz vermelha se acenderá quando o papel estiver para terminar ou não houver papel. Se esta
luz estiver piscando, quer significa que ou o modo de auto-teste ou o modo em espera está
activado.
• Botão de ALIMENTAÇÃO
Prima o botão de alimentação para fornecer papel. Ao manter premido o botão de
alimentação, o papel será fornecido continuamente.
◈ Configuração do interruptor DIP
A configuração do interruptor DIP deverá ser feita quando a impressora está desligada.
Mudanças feitas quando a força está prendida não são assimiladas.
1. Configuração da Interface Serial
• Interruptor DIP 1
Interruptor Função LIGADO DESLIGADO Padrão
1-1
Seleçãodo Cortador
Automático
Desabilitar Habilitar DESLIGADO
1-2 Handshaking
XLIGADO
/XDESLIGADO
DTR/DSR DESLIGADO
1-3 Comprimento da Palavra 7 bit 8 bit DESLIGADO
1-4 Checagem de Paridade SIM NÃO DESLIGADO
1-5 Selecção de Paridade UNIFORME ODD DESLIGADO
1-6
Taxa de Baud (bps) Consulte a Tabela 1 exibido abaixo
DESLIGADO
1-7 LIGADO
1-8 DESLIGADO
2. Paralela / USB / Ethernet / Wireless LAN / Powered USB configuração de interface
• Interruptor DIP 1
Interruptor Função LIGADO DESLIGADO Padrão
1-1
Seleçãodo Cortador
Automático
Desabilitar Habilitar DESLIGADO
1-2 INDISP. - - DESLIGADO
1-3 INDISP. - - DESLIGADO
1-4 INDISP. - - DESLIGADO
1-5 INDISP. - - DESLIGADO
1-6 INDISP. - - DESLIGADO
1-7 INDISP. - - DESLIGADO
1-8 INDISP. - - DESLIGADO
3. Configuiração da interface Bluetooth
• Interruptor DIP 1
SW Função
LIGADO DESLIGADO
Padrão
1-1
Seleçãodo Cortador
Automático
Desativar Ativar DESLIGADO
1-2
INDISP.
- - DESLIGADO
1-3
Modo SSP Activada Desactivada
DESLIGADO
1-4
INDISP. - -
DESLIGADO
1-5
INDISP.
- - DESLIGADO
1-6
INDISP.
- - DESLIGADO
1-7
INDISP.
- - LIGADO
1-8
INDISP.
- - DESLIGADO
• Tabela 1 - Selecção de taxa de Baud (bps)
Taxa de Bau
d
1-6 1-7 1-8 Padrão
2400 LIGADO DESLIGADO DESLIGADO
9600
4800 LIGADO DESLIGADO LIGADO
9600 DESLIGADO LIGADO DESLIGADO
19200 DESLIGADO DESLIGADO DESLIGADO
38400 DESLIGADO LIGADO LIGADO
57600 DESLIGADO DESLIGADO LIGADO
115200 LIGADO LIGADO LIGADO
※ Permissão do Cortador Automático / Desativar seleção
Definição 1 do Interruptor Dip
SW1 - 1
LIGADO Desativar Cortador Automático
DESLIGADO Ativar Cortador Automático
Aplicação
Ignora o erro doCortador Automático
para impressão contínua
Guia de Instalação de Impressora & Guia de Segurança
Impressora Frontal Térmica SRP-F310/312/313II
Cabo de Saída de Gaveta
Cabo de Força
Cabo de Interface
serial, paralela, Wireless LAN,
Powered USB, Bluetooth
Força
Dispositivo de Saída USB
Ethernet

BIXOLON SRP-F310 Specifications

General

Color	No
Print technology	Direct thermal
Maximum resolution	180 x 180 DPI
Maximum printing width	72 mm
Network ready	Yes
Ethernet LAN	-
Optional connectivity	Wireless LAN
USB 2.0 ports quantity	1
Connectivity technology	Wired
Power requirements	AC 100-240V / DC 24V, 2.5A
Compatible operating systems	Windows, Mac, Linux Kernel 2.4.18+
Number of fonts	3
Built-in barcodes	CODABAR (NW-7), EAN13, EAN8, ITF-14, UPC-A, UPC-E
Operating temperature (T-T)	0 - 45 °C
Maximum roll diameter	105 mm
Supported paper width	80 - 83 mm

Weight and Dimensions

Depth	203 mm
Width	154 mm
Height	148 mm
Weight	2000 g
