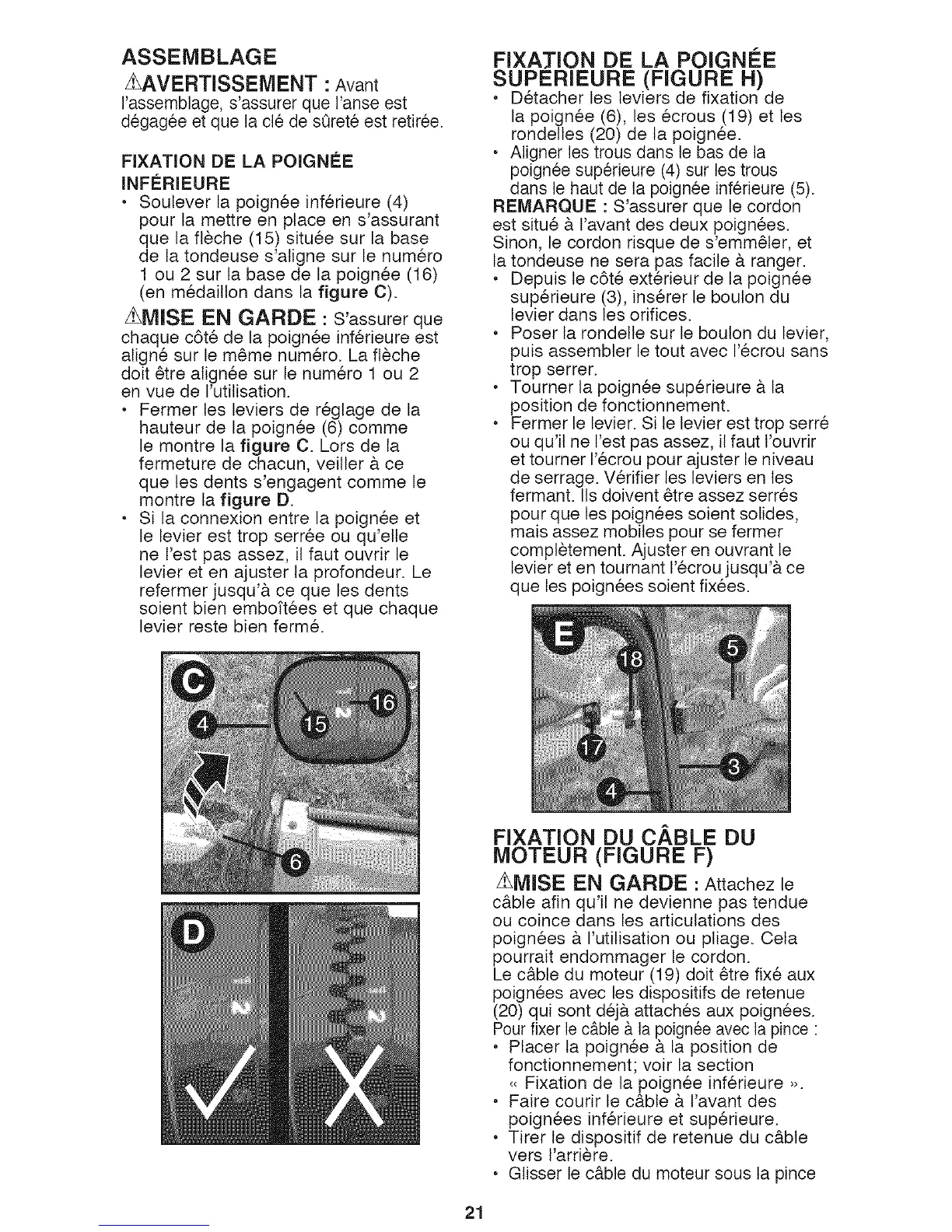

ASSEMBLAGE
_AVERTISSEIVlENT : Avant
I'assemblage, s'assurer que I'anse est
degagee et que la cle de sQrete est retiree.
FiXATiON DE LA POIGNEE
INFERIEURE
• Soulever la poignee inf@ieure (4)
pour la mettre en place en s'assurant
que la fl_che (15) situee sur la base
de la tondeuse s'aligne sur le num@o
1 ou 2 sur la base de la poign_e (16)
(en medaillon dans la figure C).
ZLMISE EN GARDE : S'assurer que
chaque cet6 de ta poignee inf@ieure est
align6 sur le meme num@o. La fteche
doit _tre alignee sur le num@o 1 ou 2
en vue de I'utilisation.
• Fermer les leviers de reglage de la
hauteur de la poignee (6) comme
le montre la figure O Lors de la
fermeture de chacun, veitter & ce
que les dents s'engagent comme le
montre la figure D.
• Si la connexion entre la poign_e et
le levier est trop serree ou qu'elle
ne I'est pas assez, il faut ouvrir le
levier et en ajuster la profondeur. Le
refermer jusqu'& ce que les dents
soient bien emboftees et que chaque
levier reste bien ferm&
FIXATION DE LA POIGNI_E
SUPERIEURE (FIGURE H)
• Detacher les leviers de fixation de
la poign_e (6), les ecrous (19) et les
rondelles (20) de la poignee.
• Aligner les trous dans le bas de la
poignee superieure (4) sur les trous
dans le haut de la poignee inferieure (5).
REMARQUE : S'assurer que le cordon
est situe & I'avant des deux poignees.
Sinon, le cordon risque de s'emm_ler, et
la tondeuse ne sera pas facile & ranger.
• Depuis le cet6 ext@ieur de la poignee
sup@ieure (3), ins@er le bouton du
levier dans les orifices.
• Poser la rondelle sur le boulon du levier,
puis assembler le tout avec I'ecrou sans
trop serrer.
• Tourner la poignee sup@ieure & la
position de fonctionnement.
• Fermer le levier. Si le levier est trop serr6
ou qu'il ne Pestpas assez, il faut l'ouvrir
et tourner I'ecrou pour ajuster le niveau
de serrage. Verifier les leviers en les
fermant. Ils doivent @re assez serres
pour que les poignees soient solides,
mais assez mobiles pour se fermer
completement. Ajuster en ouvrant le
levier et en tournant I'ecrou jusqu'& ce
que les poignees soient fixees.
FIXATION DU CABLE DU
MOTEUR (FIGURE F)
Z_MISE EN GARDE : Attachez le
c&bte afin qu'il ne devienne pas tendue
ou coince dans les articulations des
poign_es & I'utilisation ou pliage. Cela
pourrait endommager le cordon.
Le c&bte du moteur (19) doit @re fix6 aux
poignees avec les dispositifs de retenue
(20) qui sont dej& attaches aux poignees.
Pourfixer le c&ble& la poignee avec la pince :
• Placer la poignee & la position de
fonctionnement; voir la section
,_Fixation de la poignee inf@ieure _>.
• Faire courir le c&bte & I'avant des
poignees inferieure et sup@ieure.
• Tirer le dispositif de retenue du c&ble
vers t'arri@e.
• Glisser le c&ble du moteur sous la pince
21
