ET DI_BRANCHER LA TONDEUSE
LORSQU'ELLE EST LAISSEE SANS
SURVEILLANCE, MEME POUR UNE
COURTE DUREE.

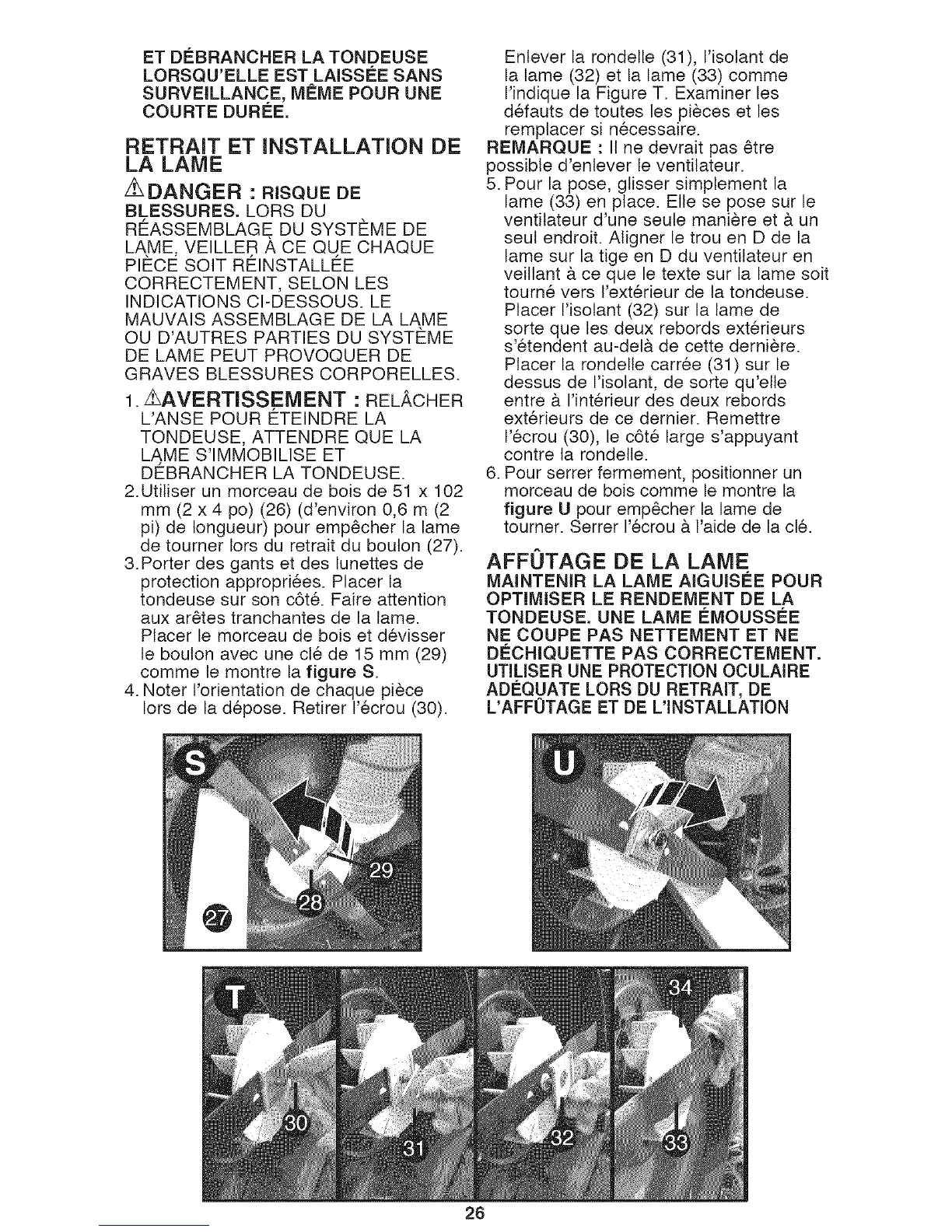

RETRAIT ET iNSTALLATiON DE
LA LAME
/_DANGER " RISOUE DE
BLESSURES. LORS DU
RI_ASSEMBLAGE. DU SYSTEME DE
LAME, VEILLE.R A CE QU.E CHAQUE
PIECE SOIT REINSTALLEE
CORRECTEMENT, SELON LES
INDICATIONS CI-DESSOUS. LE
MAUVAIS ASSEMBLAGE DE LA LAME
OU D'AUTRES PARTIES DU SYSTEME
DE LAME PEUT PROVOQUER DE
GRAVES BLESSURES CORPORELLES.
1.z_AVERTISSEMENT - REL,&,CHER
L'ANSE POUR ETEINDRE LA
TONDEUSE, ATTENDRE QUE LA
LAME S'IMMOBILISE ET
DEBRANCHER LA TONDEUSE.
2.Utiliser un morceau de bois de 51 x 102
mm (2 x 4 po) (26) (d'environ 0,6 m (2
pi) de Iongueur) pour emp_cher la lame
de tourner Iors du retrait du bouton (27).
3.Porter des gants et des lunettes de
protection appropri6es. Placer la
tondeuse sur son c6t& Faire attention
aux ar_tes tranchantes de la lame.
Placer le morceau de bois et d6visser
le boulon avec une cl_ de 15 mm (29)
comme le montre la figure S.
4. Noter I'orientation de chaque piece
Iors de la d_pose. Retirer I'_crou (30).
26
Entever la rondelle (31), I'isolant de
la lame (32) et la lame (33) comme
I'indique la Figure T. Examiner les
d6fauts de toutes les pi_ces et les
remplacer si n6cessaire.
REMARQUE : II ne devrait pas _tre
possible d'enlever le ventilateur.
5. Pour la pose, glisser simplement la
lame (33) en place. Erie se pose sur le
ventitateur d'une seute mani_re et & un
seul endroit. Aligner le trou en D de la
lame sur la tige en D du ventilateur en
veillant & ce que le texte sur la lame soit
tourn_ vers I'ext6rieur de la tondeuse.
Placer I'isotant (32) sur la lame de
sorte que les deux rebords ext6rieurs
s'6tendent au-det& de cette derni_re.
Placer la rondelle carr6e (31) sur le
dessus de I'isolant, de sorte qu'elle
entre & I'int6rieur des deux rebords
ext6rieurs de ce dernier. Remettre
I'_crou (30), le c6t6 large s'appuyant
contre la rondelle.
6. Pour serrer fermement, positionner un
morceau de bois comme le montre la
figure U pour emp_cher la lame de
tourner. Serrer 1'6crou & I'aide de la cl&
AFFUTAGE DE LA LAME
MAINTENIR LA LAME AIGUISI_E POUR
OPTIMISER LE RENDEMENT DE LA
TONDEUSE. UNE LAME CMOUSSCE
NE COUPE PAS NETTEMENT ET NE
DECHIQUETTE PAS CORRECTEMENT.
UTILISER UNE PROTECTION OCULAIRE
ADICQUATE LORS DU RETRAIT, DE
L'AFFOTAGE ET DE L1NSTALLATION
