15
CHAPTER 5: Data Signals

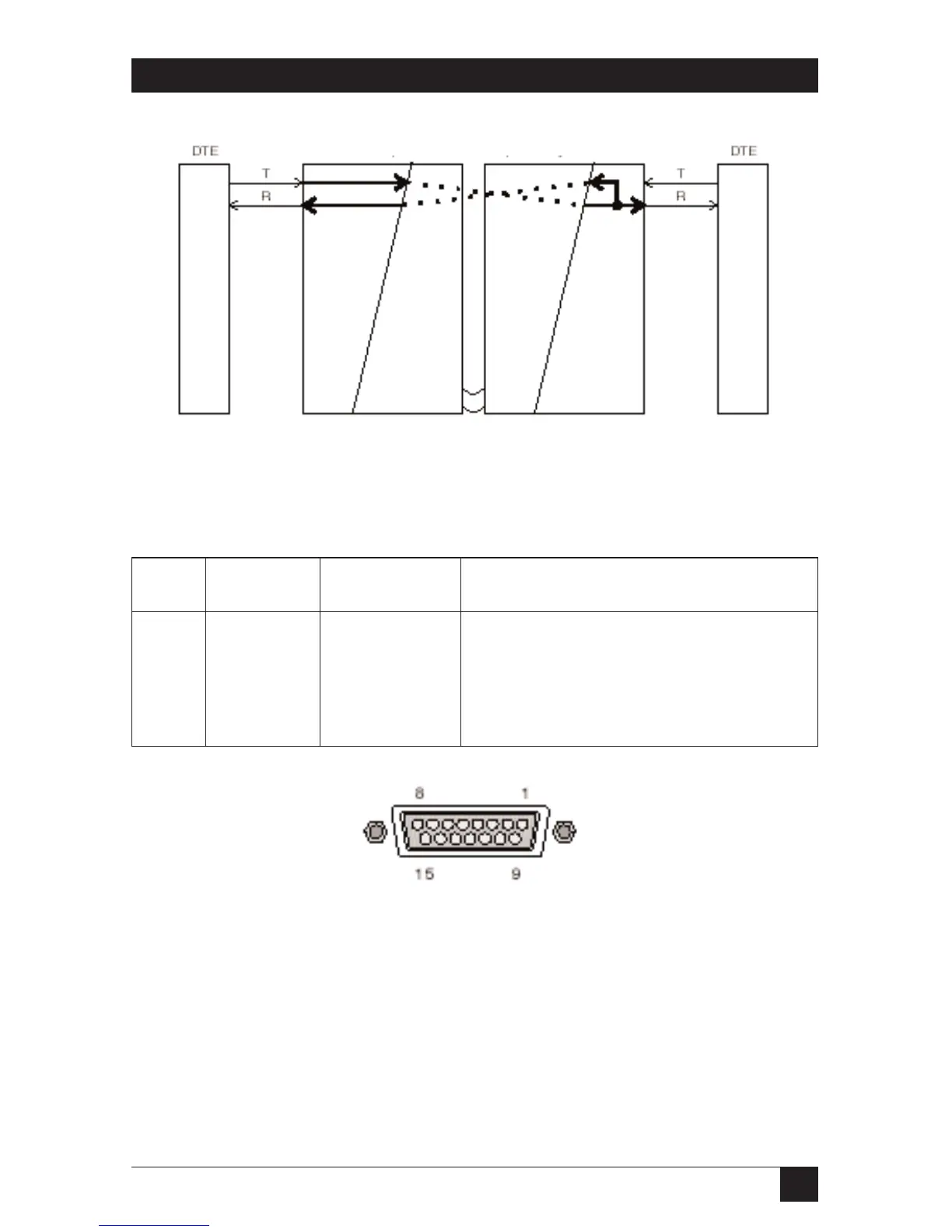

Figure 5-3. Data Signals at Remote Loop/Line Loop Mode.
Table 5-1. G.703 Pinout (Female)
Pin Signal Terminal End Network Termination
2 R A Input Output
4 T A Output Input
9 R B Input Output
11 T B Output Input
Figure 5-4. G.703 Connector.
Local fiber optic modem switched
to remote loop mode
Fiber optic modem forced to loop
mode by other modem
