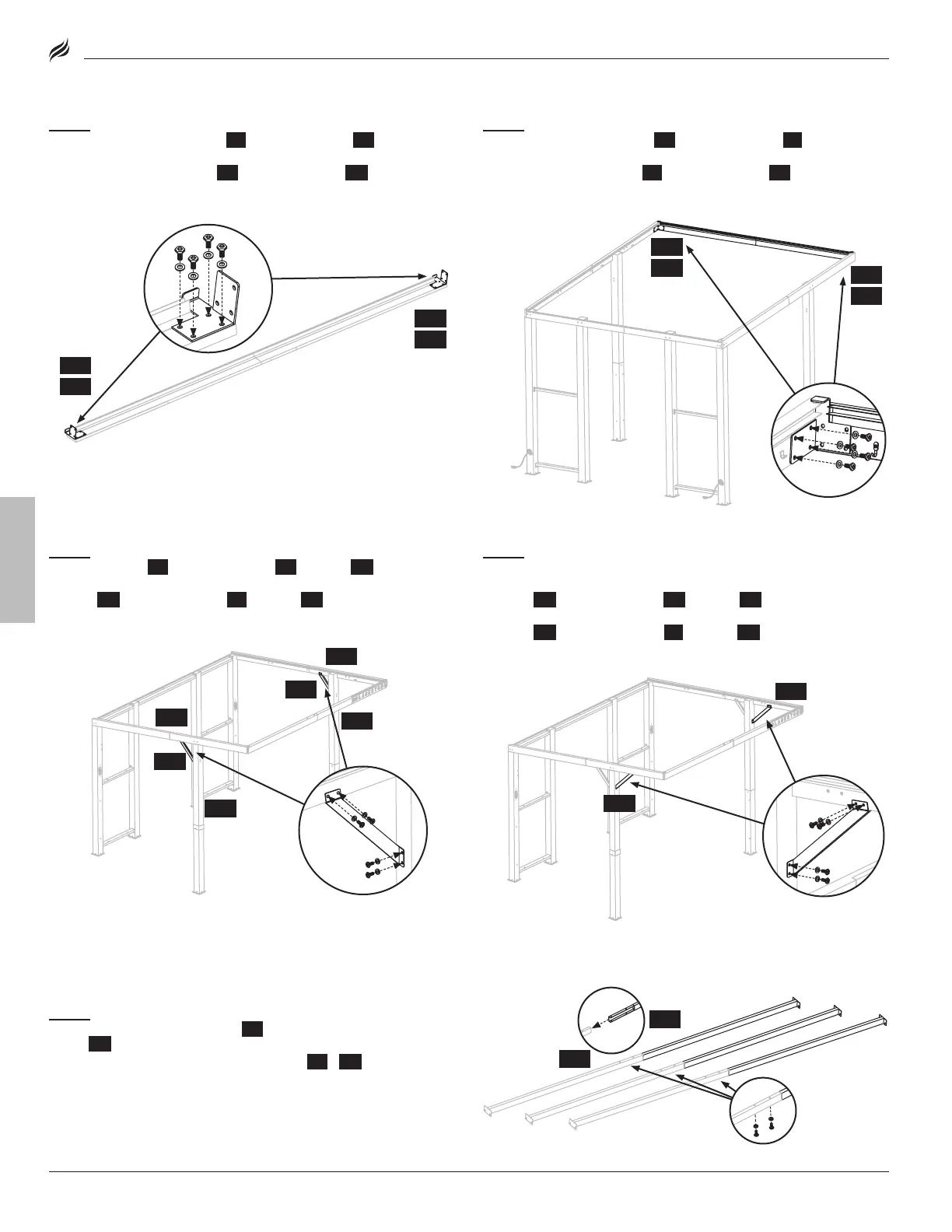

PASO 09
Use cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para unir
el conector 1 de la viga transversal {E1} a la viga transversal {D1}.
Use cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para unir el
conector 2 de la viga transversal {E2} a la viga transversal {D2}.
PASO 10
Use cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para unir
el conector de la viga transversal {E2} a la viga transversal {F1}.
Use cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para unir el
conector de la viga transversal {E1} a la viga transversal {F3}.
PASO 11
Utilice cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para
sujetar el soporte 1 {G1} a la viga transversal {F3} y al poste {A5}.
Utilice cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para sujetar el
soporte 1 {G2} a la viga transversal {F1} y al poste {A6}.
PASO 12
Nota: No apriete los pernos por completo hasta que todos los pernos
y arandelas estén correctamente instalados.
Utilice cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para sujetar el
soporte 3 {G3} a la viga transversal {F3} y al poste {A5}.
Utilice cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para sujetar el
soporte 4 {G4} a la viga transversal {F1} y al poste {A6}.
PASO 13
Use dos (2) pernos [AA] y dos (2) arandelas planas [FF] para unir
una (1) nervadura superior del techo 1 {H1} a una (1) nervadura superior del
techo 2 {H2}.
Repita con las otras dos (2) nervaduras superiores {H1} y {H2} .
