| MANUAL DEL PROPIETARIOGUÍA DE MONTAJEMODELO: 

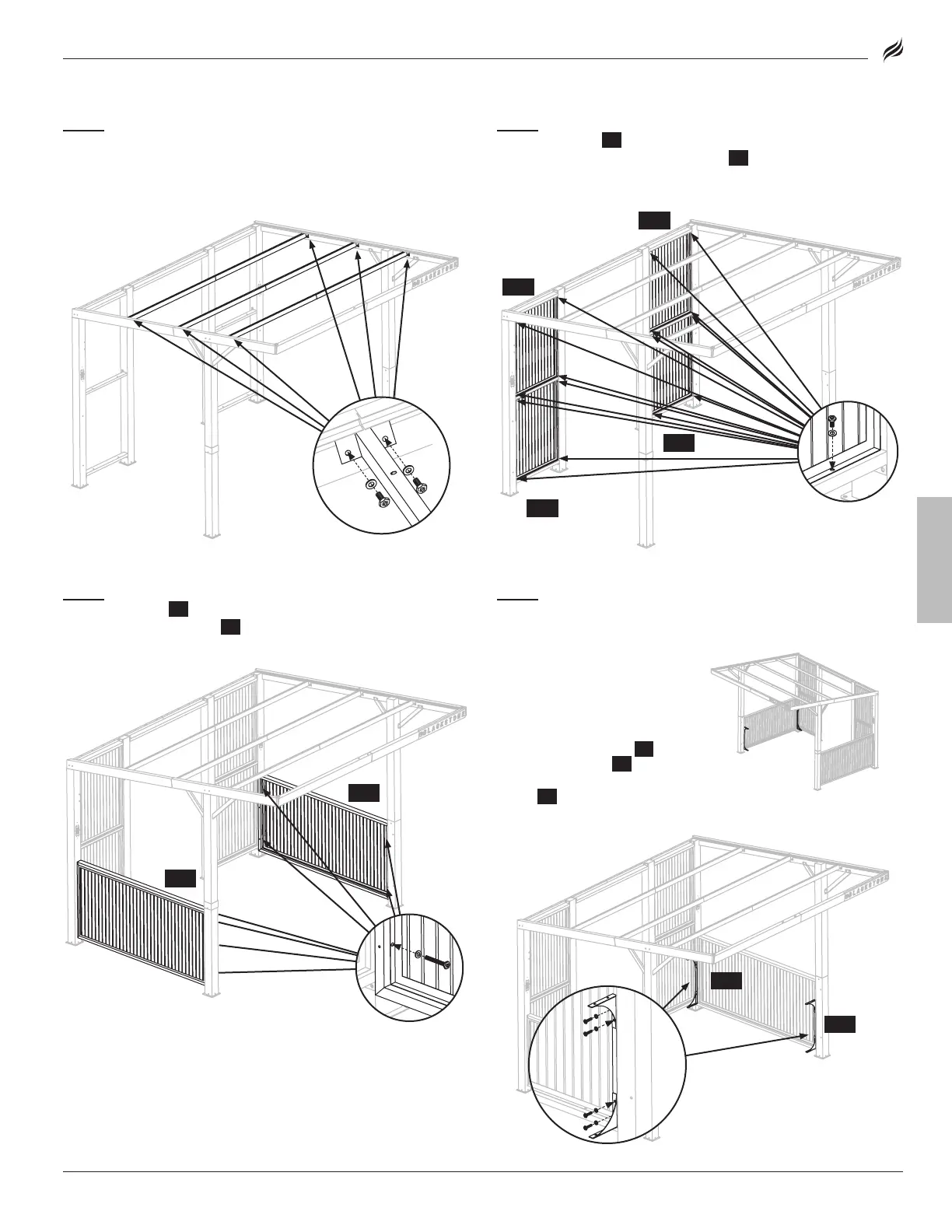

PASO 14
Use cuatro (4) pernos [AA] y cuatro (4) arandelas planas [FF] para
unir un (1) ensamblaje de costilla superior del techo a los ensamblajes de viga
transversal izquierda y derecha.
Repita con los otros dos (2) conjuntos de costillas superiores del techo.
PASO 15
Utilice cuatro (4) pernos y cuatro (4) arandelas planas [FF] para fijar
un (1) panel lateral 2 {J2} a los conjuntos de vigas transversales traseras.
Repita con los otros tres (3) paneles laterales {J2} y conjuntos de viga trans-
versal trasera.
PASO 16
Utilice cuatro (4) pernos [DD] y cuatro arandelas planas [FF] para fijar
un (1) panel lateral 3 {J3} a los postes exteriores.
Repita con el otro panel lateral {J3}.
PASO 17
Nota: Para los pasos 17 a 25, el ensamblador puede optar por
ensamblar los estantes y la mesa extendida al lado izquierdo o derecho del
BLACKSTONE BAR & GRILL.
Nota: No apriete los pernos por
completo hasta completar el PASO
19. Consulte la etiqueta INTERIOR
y SUPERIOR.
Use cuatro (4) pernos [BB] y dos (2)
arandelas planas [FF] para fijar una
(1) abrazadera de estante 1 {L1} a su
panel lateral preferido {J3}.
Repita con el otro soporte de
estante {L1}.
[AA] × 12
[FF] × 12
Instalación opcional
Instalación opcional
en el lado izquierdo
en el lado izquierdo
J2
J2
J2
J2
[AA] × 16
[FF] × 16
[DD] × 8
[FF] × 8
J3
J3
Instalación lateral
Instalación lateral
derecha opcional
derecha opcional
L1
L1
[BB] × 8
[FF] × 8

