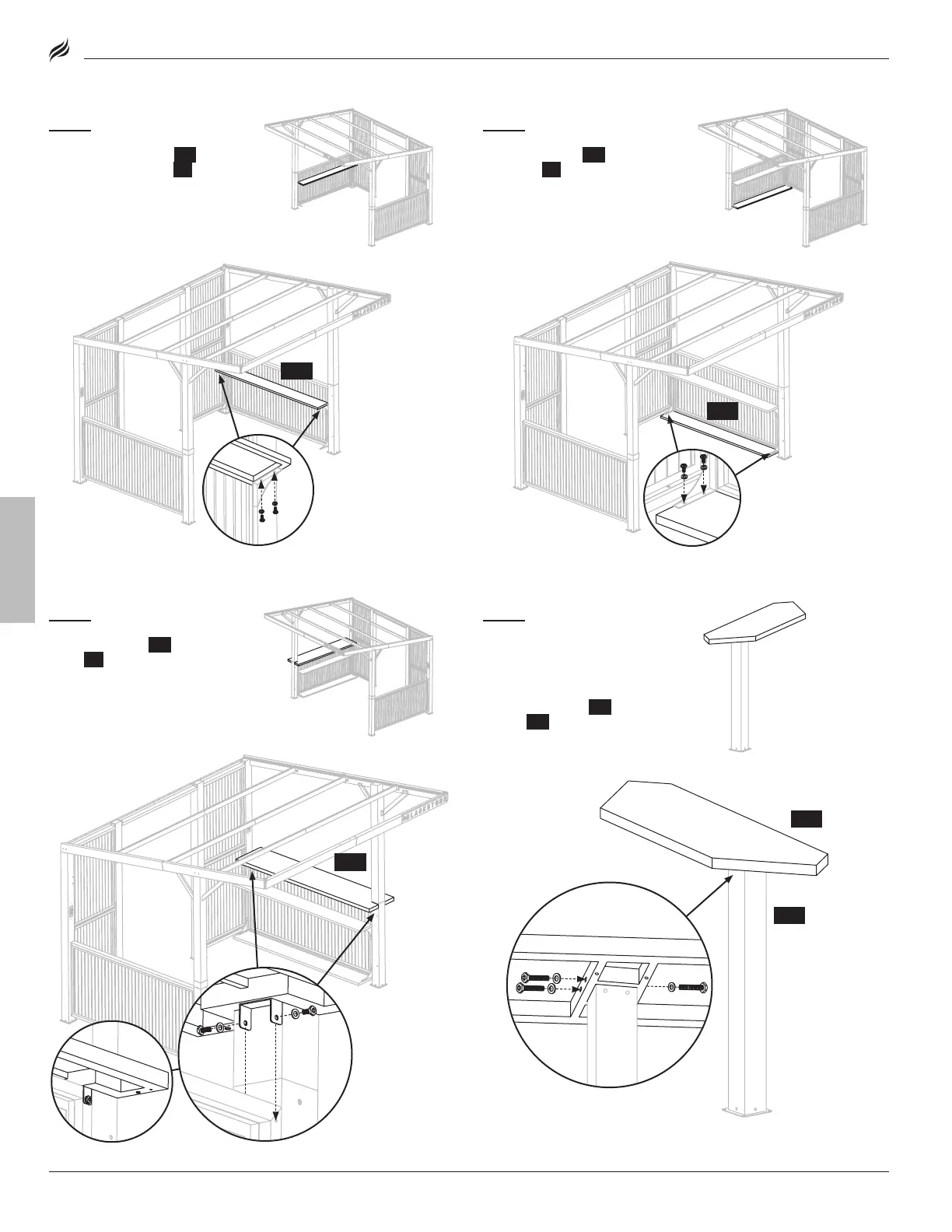

PASO 18
Use cuatro (4) pernos [AA]
y cuatro (4) arandelas planas [FF]
para sujetar el estante 2 {K2} a las
abrazaderas del estante {L1}.
PASO 19
Use cuatro (4) pernos [AA] y
cuatro (4) arandelas planas [FF] para
sujetar el estante 3 {K3} a los soportes
del estante {L1}.
PASO 20
Use cuatro (4) pernos [AA] y
cuatro (4) arandelas planas [FF] para
sujetar el estante 4 {K4} a su panel
lateral {J3} preferido.
PASO 21
Nota: No apriete los pernos
por completo hasta que todos los
pernos y arandelas estén correcta-
mente instalados.
Utilice tres (3) pernos [CC] y tres (3)
arandelas planas [FF] para fijar el
conjunto del poste 9 {A9} al estante
lateral 5 {K5}.
Instalación lateral
Instalación lateral
derecha opcional
derecha opcional
K2
[AA] × 4
[FF] × 4
Instalación lateral
Instalación lateral
derecha opcional
derecha opcional
K3
[AA] × 4
[FF] × 4
Instalación opcional en
Instalación opcional en
el lado izquierdo
el lado izquierdo
Instalación opcional en
Instalación opcional en
el lado izquierdo
el lado izquierdo
Instalación lateral
Instalación lateral
derecha opcional
derecha opcional
[AA] × 4
[FF] × 4
K4
Instalación opcional en
Instalación opcional en
el lado izquierdo
el lado izquierdo
[CC] × 3
[FF] × 3
K5
A9
Instalación opcional en
Instalación opcional en
el lado izquierdo
el lado izquierdo

