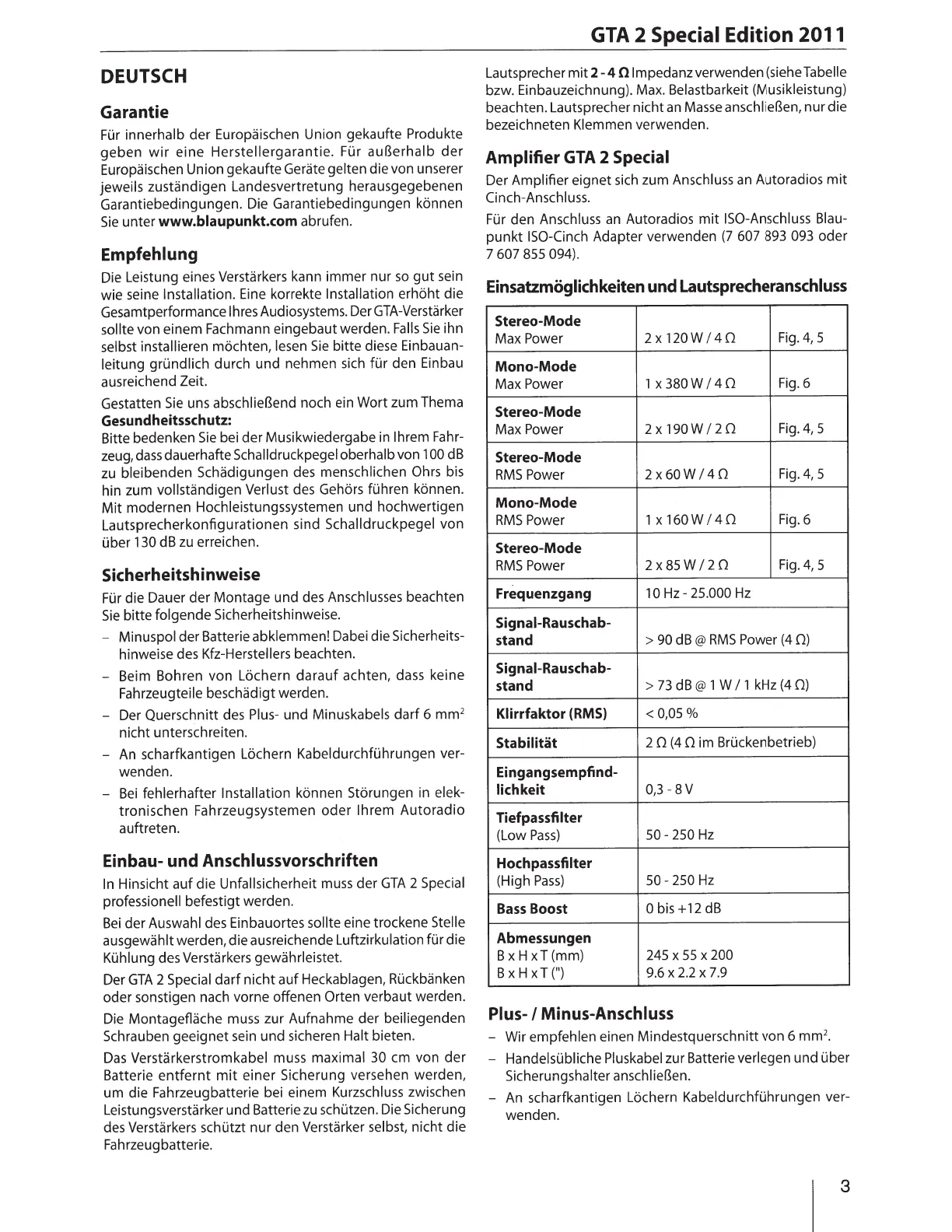

DEUTSCH
Garantie
Fur
innerhalb
der Europaischen Union gekaufte Produkte
geben
wir
eine
Herstellergarantie.
Fur aul5erhalb
der
Europaischen Union gekaufte Gerate
gelten
die von unserer
jeweils
zustandigen Landesvertretung herausgegebenen
Garantiebedingungen. Die Garantiebedingungen konnen
Sie
unter www.blaupunkt.com abrufen.
Empfehlung
Die Leistung eines Verstarkers kann
immer
nur
so
gut
sein
wie seine
Installation. Eine korrekte
Installation
erhoht die
Gesamtperformance
lhres
Audiosystems. Der GTA-Verstarker
sollte von einem Fachmann eingebaut werden.
Falls
Sie
ihn
selbst installieren
mochten,
lesen
Sie
bitte
diese Einbauan-
leitung grundlich
durch und nehmen sich
fUr
den Einbau
ausreichend Zeit.
Gestatten
Sie
uns
abschlie15end
noch ein Wort zum Thema
Gesundheitsschutz:
Bitte bedenken
Sie
bei der Musikwiedergabe in
lhrem
Fahr-
zeug,
dass
dauerhafte
Schalldruckpegel oberhalbvon
100
dB
zu
bleibenden Schadigungen
des menschlichen
Ohrs
bis
hin zum vollstandigen Verlust
des Gehors fuhren konnen.
Mit
modernen Hochleistungssystemen und hochwertigen
Lautsprecherkonfigurationen sind
Schalldruckpegel
von
uber 130
dB
zu
erreichen.
Sicherheitshinweise
Fur
die Dauer der Montage und des Anschlusses
beachten
Sie
bitte
folgende
Sicherheitshinweise.
-
Minuspol
der Batterie abklemmen! Dabei die Sicherheits-
hinweise des
Kfz-Herstellers beachten.
- Beim Bohren von Lochern
darauf
achten, dass keine
Fahrzeugteile beschadigt werden.
- Der Querschnitt des
Plus-
und
Minuskabels
darf
6
mm
2
nicht unterschreiten.
-
An
scharfkantigen Lochern
Kabeldurchfuhrungen
ver-
wenden.
-
Bei
fehlerhafter Installation
konnen Storungen
in
elek-
tronischen Fahrzeugsystemen
oder
lhrem
Autoradio
auftreten.
Einbau-
und
Anschlussvorschriften
In
Hinsicht
auf
die Unfallsicherheit
muss der
GTA
2
Special
professionell
befestigt werden.
Bei
der
Auswahl
des Einbauortes
sollte eine trockene
Stelle
ausgewahlt
werden, die ausreichende Luftzirkulation
fur
die
Kuhlung
des Verstarkers
gewahrleistet.
Der
GTA
2
Special
darf
nicht
auf
Heckablagen,
Ruckbanken
oder sonstigen nach vorne offenen
Orten
verbaut werden.
Die Montageflache muss zur Aufnahme der
beiliegenden
Schrauben geeignet sein und sicheren
Halt
bieten.
Das
Verstarkerstromkabel muss
maximal 30
em
von
der
Batterie
entfernt
mit
einer
Sicherung versehen werden,
um die Fahrzeugbatterie bei einem
Kurzschluss
zwischen
Leistungsverstarker und Batterie
zu
schutzen. Die Sicherung
des Verstarkers schutzt
nur
den Verstarker selbst,
nicht die
Fahrzeugbatterie.
GTA
2
Special
Edition
2011
La
utsprecher
mit
2-
4
n
I
m pedanz verwenden (siehe
Tabelle
bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung)
beachten. Lautsprecher nicht
an
Masse anschliel5en,
nur
die
bezeichneten
Klemmen verwenden.
Amplifier
GTA
2
Special
Der
Amplifier
eignet sich zum Anschluss
an
Autoradios
mit
Cinch-Anschluss.
Fur
den
Anschluss
an
Autoradios
mit
ISO-Anschluss Blau-
punkt
ISO-Cinch
Adapter verwenden
(7
607 893
093
oder
7
607
855
094).
Einsatzmoglichkeiten
und
Lautsprecheranschluss
Stereo-Mode
Max Power 2
X
120W
I
4
0
Fig.4, 5
Mono-Mode
Max Power
1
X
380W
I
4
0
Fig.
6
Stereo-Mode
Max Power
2
X
190W
I
2
0
Fig.4, 5
Stereo-Mode
RMS
Power
2
x60W
140
Fig.4, 5
Mono-Mode
RMS
Power
1
X
160W
I
40
Fig.6
Stereo-Mode
RMS
Power
2
X
85
w
I
2
0
Fig.4, 5
Frequenzgang 1
0
Hz-
25.000
Hz
Signai-Rauschab-
stand
>
90
dB@
RMS
Power
(4
0)
Signai-Rauschab-
stand
>
73
dB@ 1
WI
1 kHz
(4
0)
Klirrfaktor
(RMS)
<
0,05%
Stabilitat
2
0
(4
0
im Bruckenbetrieb)
Eingangsempfind-
lichkeit
0,3-8
v
Tiefpassfilter
(Low
Pass)
50-250Hz
Hochpassfilter
(High
Pass)
50-250Hz
Bass
Boost
0
bis +12
dB
Abmessungen
B x H
xT
(mm)
245
X
55
X
200
B
x H
xT
(
11
)
9.6
X
2.2
X
7.9
Plus-/
Minus-Anschluss
- Wir
empfehlen
einen Mindestquerschnitt von 6
mm
2
•
-
Handelsubliche Pluskabel
zur Batterie
verlegen
und uber
Sicherungshalter anschliel1en.
- An scharfkantigen Lochern Kabeldurchflihrungen
ver-
wenden.
3
