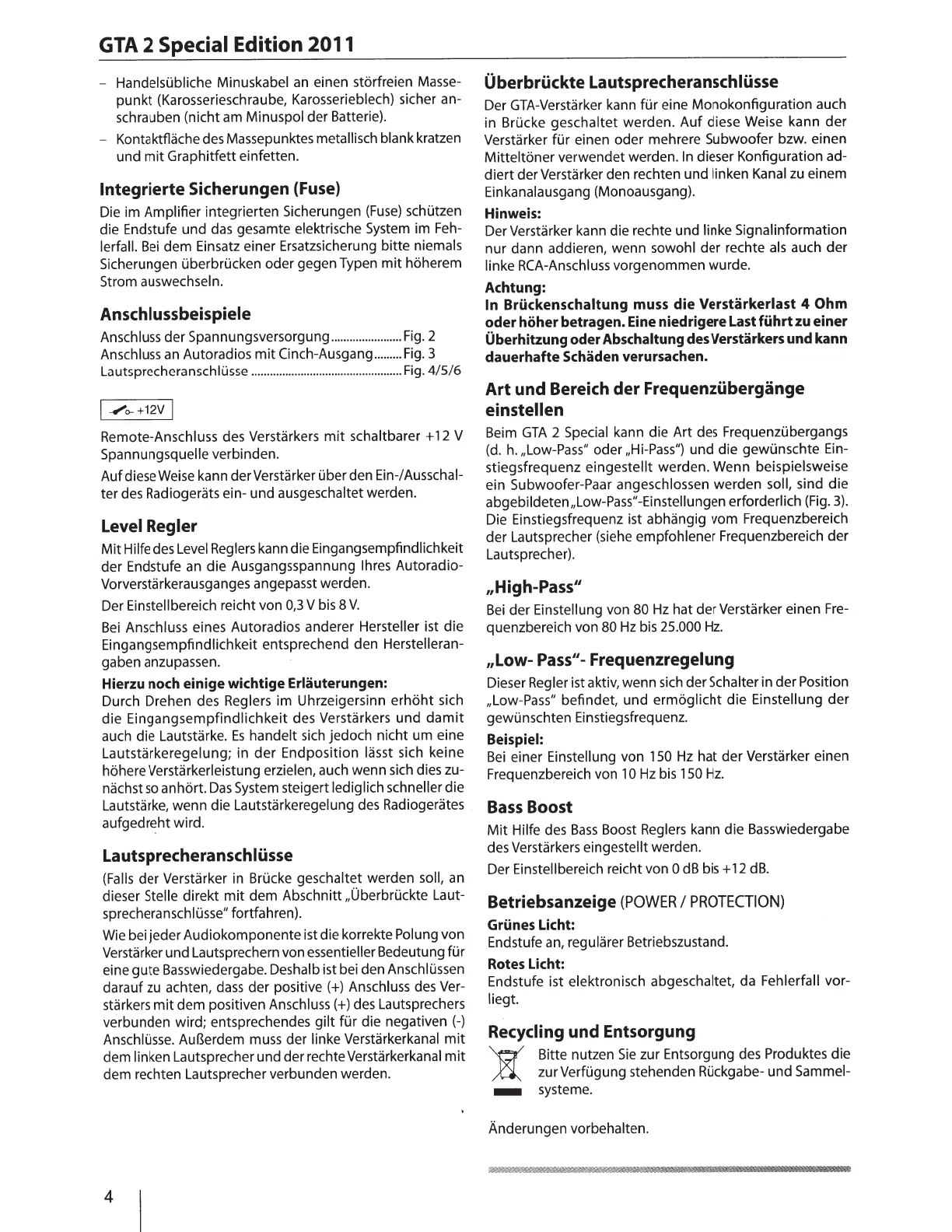

GTA
2
Special
Edition
2011
-
Handelsubliche
Minuskabel
an
einen storfreien Masse-
punkt
(Karosserieschraube, Karosserieblech) sicher an-
schrauben (nicht am
Minuspol
der Batterie).
- Kontaktflache des Massepunktes metallisch blank
kratzen
und
mit
Graphitfett einfetten.
lntegrierte Sicherungen
(Fuse)
Die im
Amplifier integrierten Sicherungen
(Fuse)
schutzen
die Endstufe
und
das gesamte elektrische System im Feh-
lerfall.
Bei
dem Einsatz einer Ersatzsicherung
bitte
niemals
Sicherungen
uberbrucken
oder gegen Typen
mit
hoherem
Strom auswechseln.
Anschlussbeispiele
Anschluss
der Spannungsversorgung
.......................
Fig.
2
Anschluss
an Autoradios
mit
Cinch-Ausgang
.........
Fig.
3
Lautsprecheranschlusse
..............
..
.................................
Fig.
4/S/6
I
-/o-
+12V
I
Remote-Anschluss des Verstarkers
mit
schaltbarer + 1 2 V
Spannungsquelle
verbinden.
Auf
diese Weise kann derVerstarker uber
den Ein-/
Ausschal-
ter des Radiogerats ein-
und
ausgeschaltet werden.
Level
Regier
Mit
Hilfe
des
Level Reglers
kann die Eingangsempfindlichkeit
der Endstufe an die Ausgangsspannung
lhres
Autoradio-
Vorversta rkera usga nges a ngepasst werden.
Der
Einstellbereich
reicht von
0,3
V bis 8
V.
Bei
Anschluss
eines Autoradios anderer
Hersteller ist die
Eingangsempfindlichkeit entsprechend den
Herstelleran-
gaben anzupassen.
Hierzu noch einige wichtige
Erlauterungen:
Durch Drehen des
Reglers
im Uhrzeigersinn
erhoht
sich
die
Eingangsempfindlichkeit
des Verstarkers
und
damit
auch die Lautstarke.
Es
handelt
sich jedoch nicht urn eine
Lautstarkeregelung; in
der
Endposition
lasst sich keine
hohere Verstarkerleistung erzielen, auch wenn sich dies zu-
nachst
so
anhort.
Das
System steigert lediglich schneller
die
Lautstarke, wenn die Lautstarkeregelung des Radiogerates
aufgedr~ht
wird.
Lautsprecheranschli.isse
(Falls
der
Verstarker in Brucke geschaltet werden
soli,
an
dieser
Stelle
direkt
mit
dem
Abschnitt
"Oberbruckte
Laut-
sprecheranschlussell
fortfahren).
Wie bei
jeder
Audiokomponente ist die korrekte Polung
von
Verstarker und Lautsprechern von
essentieller
Bedeutung
fur
eine gute Basswiedergabe.
Deshalb ist bei den
Anschlussen
darauf
zu
achten,
dass
der positive
(+)
Anschluss
des Ver-
starkers
mit
dem positiven Anschluss(+) des Lautsprechers
verbunden wird; entsprechendes
gilt
fUr
die negativen
(-)
Anschlusse. AuBerdem
muss der
Iinke
Verstarkerkanal
mit
dem
lin
ken Lautsprecher und der rechte
Verstarkerkanal
mit
dem rechten Lautsprecher verbunden werden.
4
Oberbri.ickte
Lautsprecheranschli.isse
Der GTA-Verstarker kann
fUr
eine Monokonfiguration auch
in Brucke geschaltet werden.
Auf
diese Weise kann
der
Verstarker
fUr
einen oder mehrere Subwoofer bzw. einen
Mitteltoner
verwendet werden.
In
dieser Konfiguration ad-
diert
der Verstarker den rechten und
lin ken Kana
I
zu einem
Einkanalausgang (Monoausgang).
Hinweis:
Der Verstarker kann die rechte und
Iinke
Signa !information
nur
dann addieren, wenn
sowohl
der rechte
als
auch der
Iinke RCA-Anschluss
vorgenommen wurde.
Achtung:
In BrUckenschaltung
muss die
Verstarkerlast
4
Ohm
oder hoher betragen. Eine niedrigere Last
fUhrt zu einer
Oberhitzung oder
Abschaltung
desVerstarkers und kann
dauerhafte
Schaden verursachen.
Art
und
Bereich
der
Frequenzi.ibergange
einstellen
Beim
GTA
2 Special kann die Art des Frequenzubergangs
(d.
h.
"Low-Pass"
oder ,Hi-Pass
11
)
und die gewunschte Ein-
stiegsfrequenz
eingestellt
werden. Wenn beispielsweise
ein Subwoofer-Paar angeschlossen werden
soli,
sind
die
abgebildeten,Low-Pass~~-Einstellungen
erforderlich (Fig.
3).
Die Einstiegsfrequenz ist abhangig
vom
Frequenzbereich
der Lautsprecher (siehe empfohlener Frequenzbereich der
Lautsprecher).
,High-Pass
11
Bei
der
Einstellung
von
80Hz
hat der Verstarker einen Fre-
quenzbereich von
80Hz
bis
2S.OOO
Hz.
,Low-
PasS
11
-
Frequenzregelung
Dieser
Regier
ist aktiv, wenn sich der
Schalter in
der
Position
,Low-Passu befindet,
und
ermoglicht
die
Einsteltung
der
gewunschten Einstiegsfrequenz.
Beispiel:
Bei
einer
Einstellung von 1
SO
Hz
hat der Verstarker einen
Frequenzbereich von 1
0
Hz bis 1
SO
Hz.
Bass
Boost
Mit
Hilfe
des
Bass
Boost
Reglers
kann die Basswiedergabe
des Verstarkers
eingestellt
werden.
Der
Einstellbereich
reicht von
0
dB
bis +
12
dB.
Betriebsanzeige
(POWER
I
PROTECTION)
GrUnes
Licht:
Endstufe an,
regularer
Betriebszustand.
Rotes Licht:
Endstufe ist elektronisch abgeschaltet, da
Fehlerfall
vor-
liegt.
Recycling
und
Entsorgung
~
Bitte nutzen
Sie
zur Entsorgung des Produktes die
A
zurVerfUgung stehenden Ruckgabe-
und
Sammel-
- systeme.
Anderungen vorbehalten.
