- 5 -
D

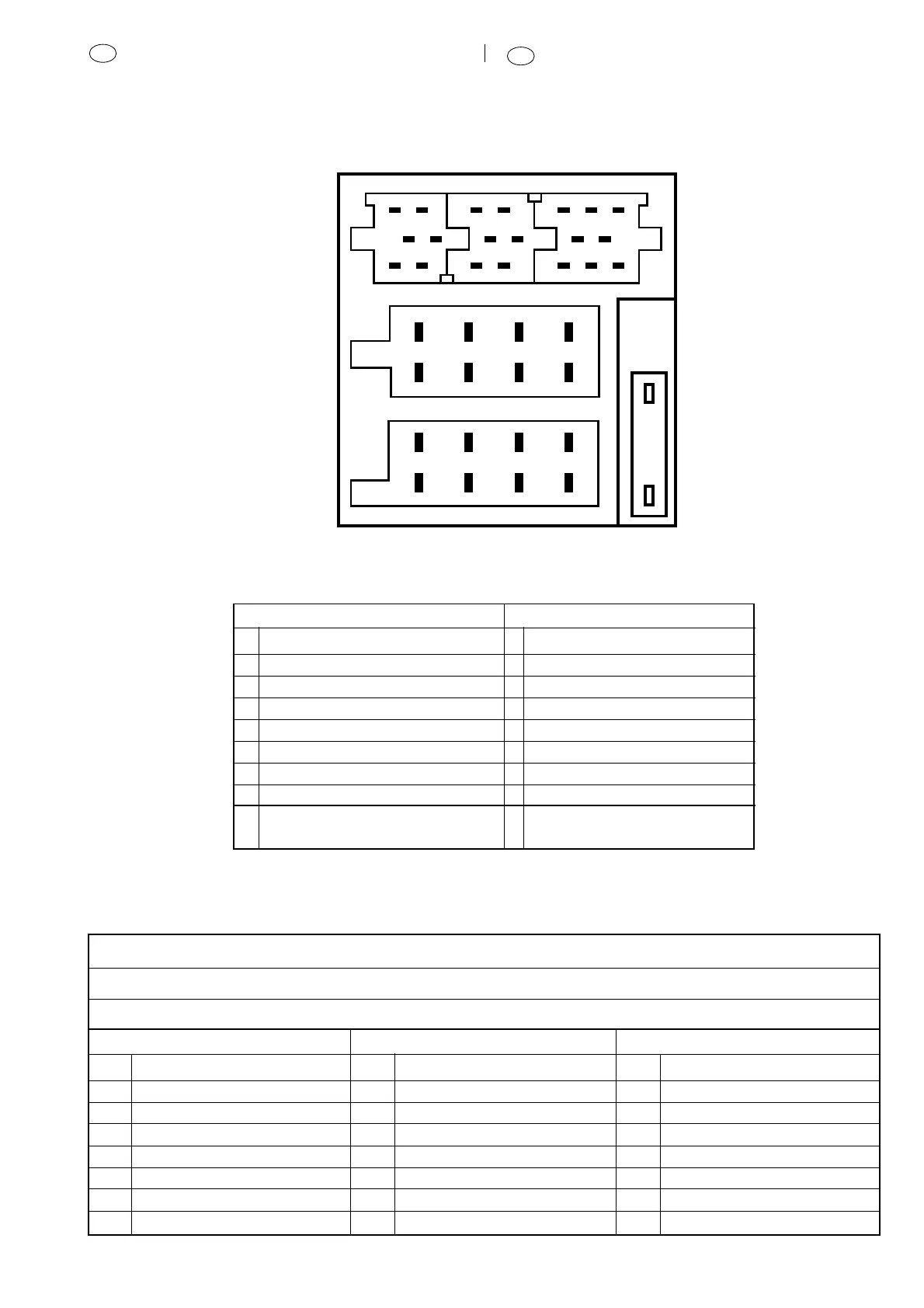

Belegung des Anschlußkästchens
GB
Pin assignment of quickfit connector
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
C
B
A
14
7
10 13
16
19
3
6
9
12
15
18
2
58
11
14 17
20
C-1 C-2 C-3
AB
1NC*1 Lautspr. / Speaker Out (RR) +
*2 Telephone mute *2 Lautspr. / Speaker Out (RR) -
3 NC 3 Lautspr. / Speaker Out (RF) +
4 Dauerplus / Permanent plus (KL 30) 4 Lautspr. / Speaker Out (RF) -
*5 Automatik-Antenne / Automatic antenna 5 Lautspr. / Speaker Out (LF) +
6 NC 6 Lautspr. / Speaker Out (LF) -
7 Zündungsplus / Ignition plus (KL 15) *7 Lautspr. / Speaker Out (LR) +
8 Masse / Ground *8 Lautspr. / Speaker Out (LR) -
* nicht Lübeck C30 * not Lübeck C30
Luxembourg C30 Luxembourg C30
C
nicht Lübeck C30 / not Lübeck C30
nicht Luxembourg C30 / not Luxembourg C30
C1 C2 C3
1 Preamp out (LR) 7 NC 13 CD-Changer I
2
C-Bus Clock
2 Preamp out (RR) 8 NC 14 CD-Changer I
2
C-Bus Data
3 Preamp ground 9 NC 15 NC
4 Preamp out (LF) 10 Fernb. +12 V / Remote control +12 V 16 +12 V geschaltet / +12 V switched
5 Preamp out (RF) 11 Fernbedienung / Remote control 17 CD-Changer I
2
C-Bus Masse / Gnd.
6 +12 V geschaltet / +12 V switched 12 Fernb. Masse / RC Ground 18 Aux input Masse / Ground
19 Aux input (L)
20 Aux input (R)
