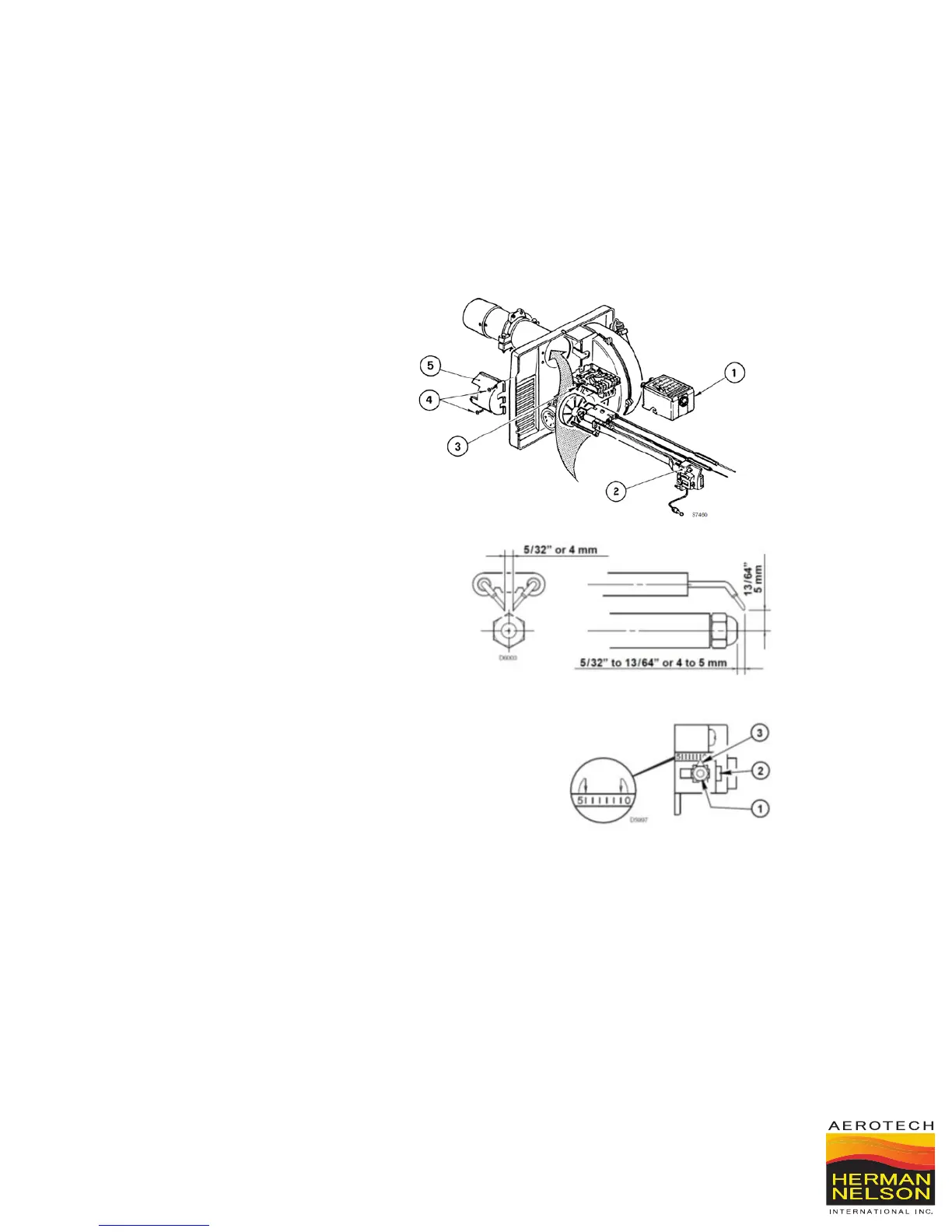

MONTAGE / DEMONTAGE DE L'ENSEMBLE DE TIROIR
a) à retirer l'ensemble du tiroir, desserrer la
VIS (3), puis débranchez CONTROL BOX
(1) en le tirant doucement en arrière et
ensuite.
b) Retirer la PLAQUE DES TUBES
D'AERATION DE COUVERTURE (5) en
dévissant les deux VIS de fixation (4).
c) Desserrer la VIS (2), puis faites glisser
l'assemblage complet de tiroir de la tête de
combustion comme le montre
d) Pour insérer assemblage de tiroir,
inverser la procédure aux points A à C ci-
dessus, puis fixez la conduite de carburant
à la pompe.
IMPORTANT :
Ces dimensions doivent être respectées et
vérifiées
a) Desserrer L'ECROU (1), puis tourner la VIS (2)
jusqu'à ce que le MARQUEUR D'INDEX (3) est
aligné avec le bon numéro d'index comme par le
brûleur tableau d'installation, à la page 12.
b) Resserrer l'écrou de retenue (1)
Remarque:
Zéro et cinq sont des indicateurs à l'échelle
seulement. De gauche à droite, la première ligne est
de 5 et la dernière ligne 0.
