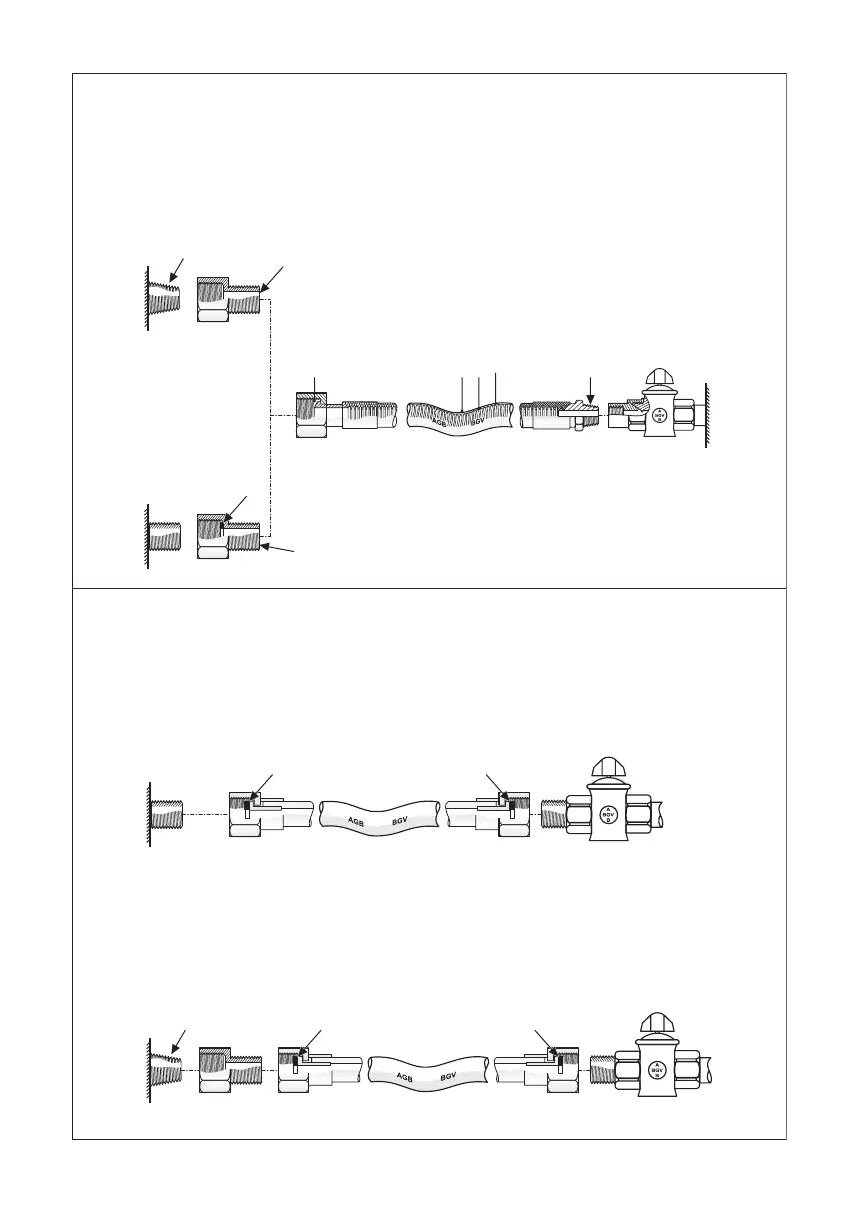

Filetage intérieur cylindrique ISO 7-1
Appliquer un produit d’étanchéité
Filetage extérieur cylindrique ISO 228-1 Filetage intérieur cylindrique ISO 228-1
Flexible en élastomére
AGB / BGV
Joint d’étanchéité Filetage intérieur cylindrique ISO 228-1 Filetage extérieur cylindrique ISO 228-1 Filetage ISO 7-1 Canalisation d’arrivée de gaz
Robinet gaz agréé AGB-BGV
Pièce
de transition
Ecrou libre Ecrou libre
Appareil à gaz
Filetage extérieur conique ISO 7-1 Joint d’étanchéité
Filetage intérieur cylindrique ISO 228-1 Joint d’étanchéité
Flexible en élastomére
AGB / BGV
Joint d’étanchéité Filetage intérieur cylindrique ISO 228-1 Filetage extérieur cylindrique ISO 228-1 Filetage ISO 7-1 Canalisation d’arrivée de gaz
Robinet gaz agréé AGB-BGV
Ecrou libre Ecrou libre
Appareil à gaz
Filetage extérieur cylindrique ISO 228-1
Nouveau flexible en élastomère AGB-BGV dans les deux versions de montage
Appareil à gaz
Filetage extérieur cylindrique ISO 228-1
Appliquer un produit d'étanchéité
Filetage extérieur conique ISO 7-1
Filetage intérieur cylindrique ISO 7-1 Filetage extérieur cylindrique ISO 228-1
Filetage intérieur cylindrique ISO 228-1 Joint d’étanchéité
Surface
conique
Surface
conique
Flexible métallique
AGB / BGV
Filetage intérieur cylindrique ISO 7-1 Filetage ISO 7-1
Robinet а raccord gaz agréé AGB-BGV
Ecrou libre
Appliquer un produit d’étanchéité
Canalisation d’arrivée de gaz
Couverture synthétique
Tresse en acier inox
Flexible en inox
Etanchéité: contact métal-métal Surface sphérique Filetage intérieur cylindrique ISO 228-1 Filetage extérieur conique ISO 7-1
Flexible métallique R
HT
agréé AGB-BGV
Appareil à gaz
Fig. 9.4
Fig. 9.5
