B) RACCORDEMENT GAZ POUR :
FR
Cat: II 2E+3+

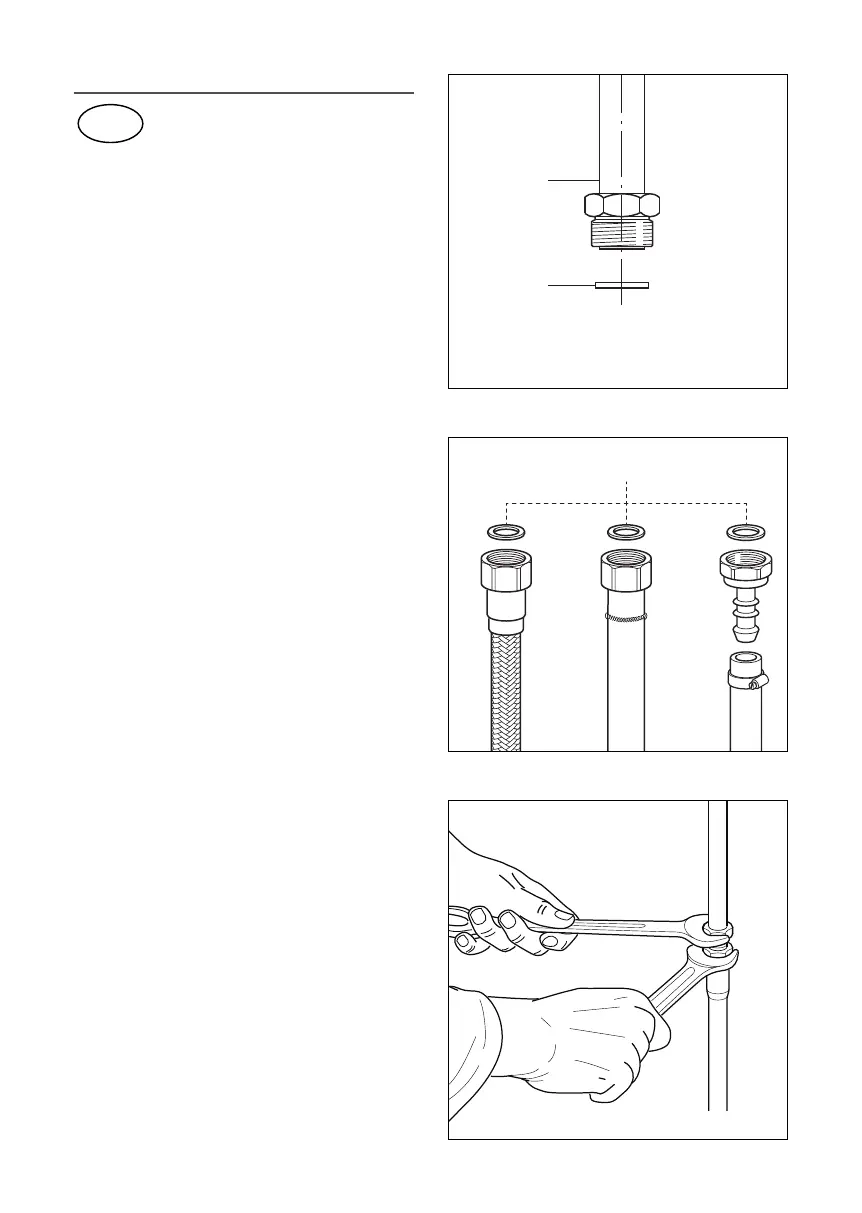

Le groupe raccordement (g. 9.6) se
compose de:
A- Extrémité de raccordement (gauche
ou droite)
G- Rondelle d’étanchéité
Pour les gaz amenés par une conduite
(gaz naturel, G20/G25), le raccordement
peut s’effectuer:
• Soit un tuyau rigide avec écrou.
• Soit par tuyau exible métallique
onduleux suivant NF D 36-121 (g.
9.7a).
• Soit par tuyau exible avec embouts
mécaniques suivant NF D 36-103 ou
D 36-100 (g. 9.7b).
Pour le butane (G30) / propane (G31)
distribué par bouteille ou réservoir, le
raccordement s’effectue:
• Soit un tuyau rigide avec écrou.
• Soit par tuyau exible métallique
onduleux suivant NF D 36-125 (g.
9.7a).
• Soit par tuyau exible avec embouts
mécaniques suivant NF D 36-112 (g.
9.7b).
• Uniquement pour les appareils
non incorporables (classe 1) et
uniquement pour le butane-propane
distribue par recipients mobiles:
avec interposition de l’about gaz
convenable (il n’est pas fourni avec
l’appareil) accompagné d’un joint, par
tube souple suivant XP D 36-110 d’un
diamètre intérieur de 6 mm destiné
aux gaz distribués par bouteille ou
réservoir (g. 9.7c); le tube souple
doit être enfoncé sufsamment pour
permettre son maintien par un collier
de serrage (non fourni).
Pour le gaz Butane (G30) / Propane (G31),
un détendeur-déclencheur conforme à
la norme NF EN 13785 peut tenir lieu de
robinet de commande. Ce dernier permet
de couper l’alimentation en gaz lorsque
l’appareil n’est pas utilisé.
