NLBoretti Ibrido / Handleiding - Installatie advies
3. Montagetekeningen

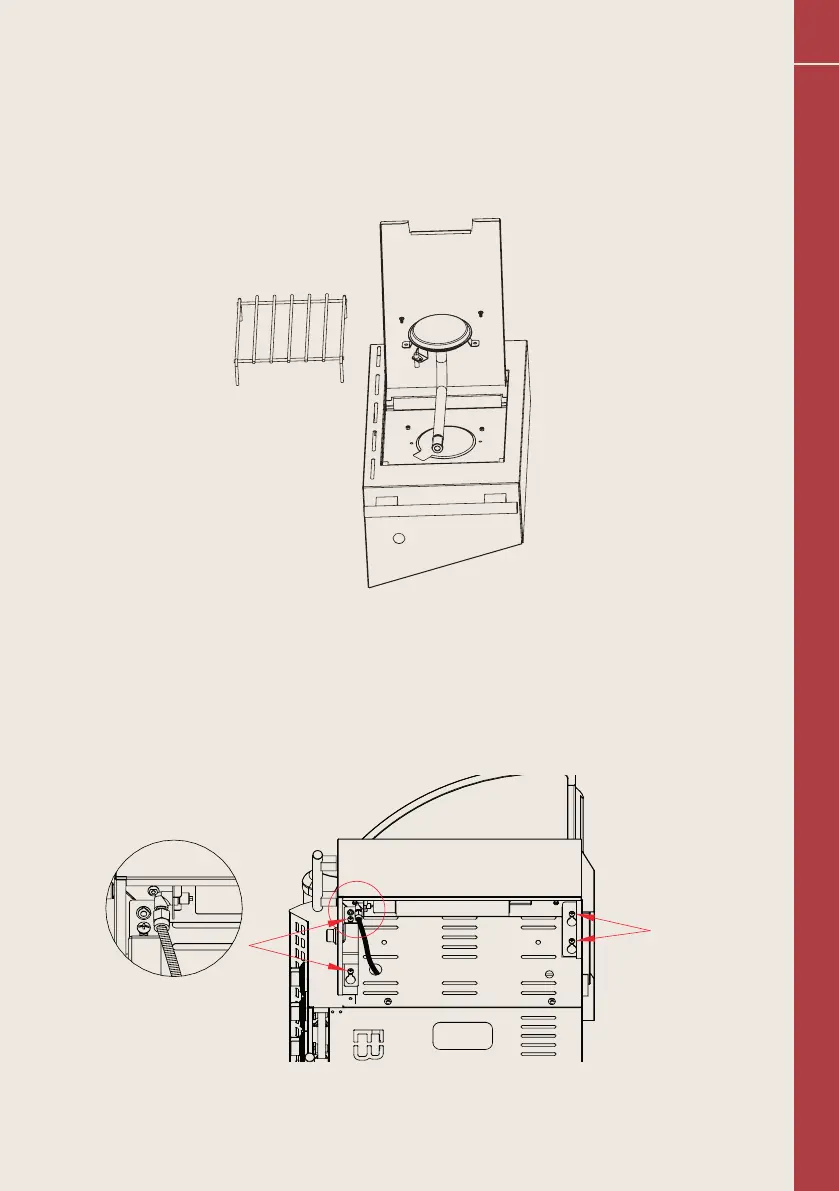

Stap 1
Verwijder de pandrager en draai de M4 moer en schroef los om de zijbrander los te
halen.
2x M6 screw
2x M6 screw
fig. 1
Stap 2 - a) Draai de 4x M6 schroeven van de rechterzijde van de vuurkorf ongeveer
6 mm los.
b) Schuif de zijbrander met de uitsparingen over de schroeven die u heeft
los geschroefd.
c) Draai de 4 schroeven weer aan om de zijbrander vast te zetten.
d) Sluit de gasslang aan op de gasbuis. Zie figuur 1.
2x M6 schroef
2x M6 schroe
fig. 1
