BORETTI IBRIDO - Schéma Dassemblage

63
FRBoretti Ibrido / Manuel - Conseil d’installation

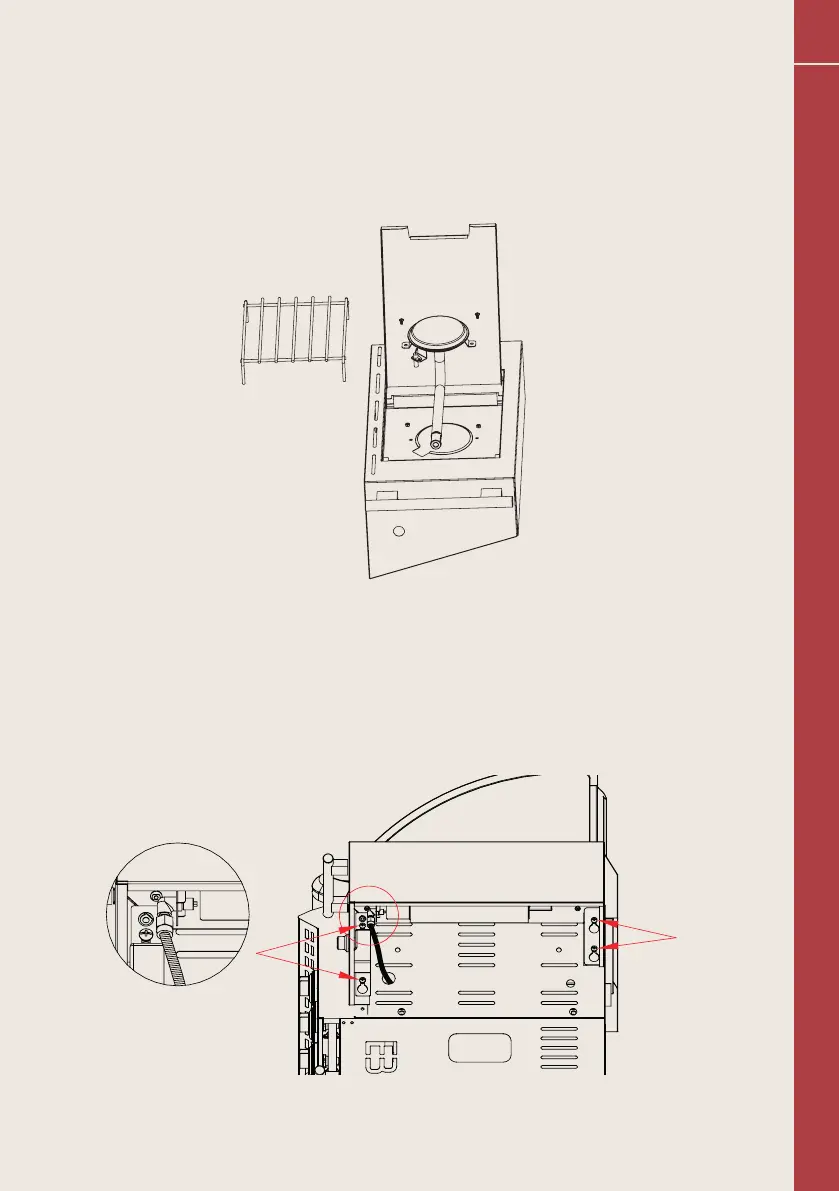

3. Schéma d'assemblage
Étape 1
Enlever le support de casseroles et dévisser les 2 vis M4x5 pour détacher le
brûleur latéral.
2x M6 screw
2x M6 screw
fig. 1
Étape 2 - a) Dévisser les 4 vis du côté droit du foyer d’environ 6 mm.
b) Faire glisser le brûleur latéral avec les découpes sur les vis qui ont été
desserrées.
c) Ensuite, serrer à nouveau les 4 vis pour fixer le brûleur latéral.
d) Raccorder le tuyau de gaz au tube de gaz. Voir fig.1.
2x Vis M6
2x Vis M6
fig. 1
