BORETTI IBRIDO - Zusammenbau-Anweisungen

89
DEBoretti Ibrido / Benutzerhandbuch – Installationshinweise
3. Zusammenbau-Anweisungen

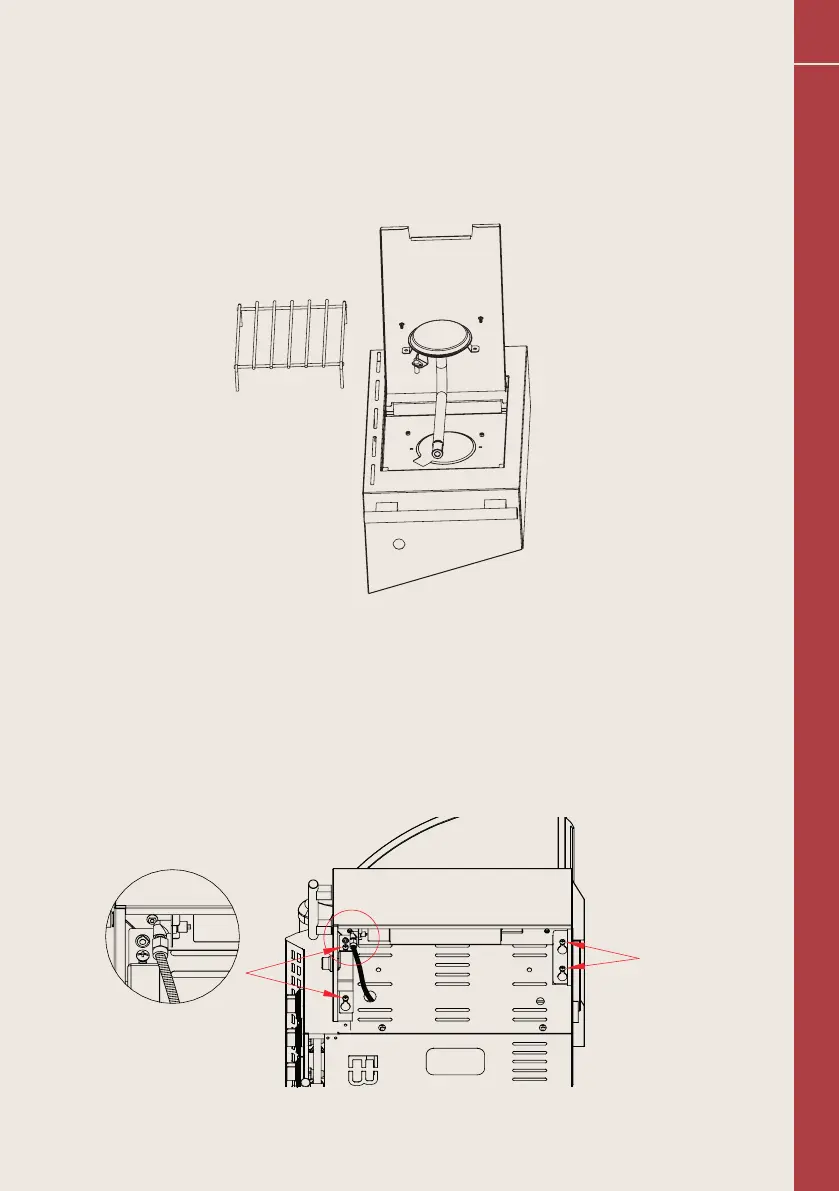

Schritt 1
Entfernen Sie die Pfannenstütze und lösen Sie die 2 Schrauben M4x5, um den
Seitenbrenner zu lösen.
2x M6 screw
2x M6 screw
fig. 1
Schritt 2 - a) Lösen Sie die 4 Schrauben auf der rechten Seite des Feuerkorbs um
ungefähr 6 mm.
b) Schieben Sie den Seitenbrenner mit den Aussparungen über die
Schrauben, die sie gelöst haben.
c) Ziehen Sie dann die 4 Schrauben wieder fest an, um den Seitenbrenner
zu sichern.
d) Schließen Sie den Gasschlauch an das Gasrohr an. Siehe Abb. 1.
2x M6-Schraube
2x M6-Schraube
Abb. 1
