Utilizzo dell’UPS
80 OMS02083 REV. A
Il primo numero sulla prima riga identifica la posizione di quel particolare UPS nel sistema di
parallelo; il secondo numero rappresenta il numero totale di UPS.
La stringa sulla seconda riga può avere due valori, “MASTER” oppure “SLAVE”. Nel sistema
può essere presente un solo UPS MASTER, in caso contrario c’è un conflitto sul bus di
comunicazione dati.

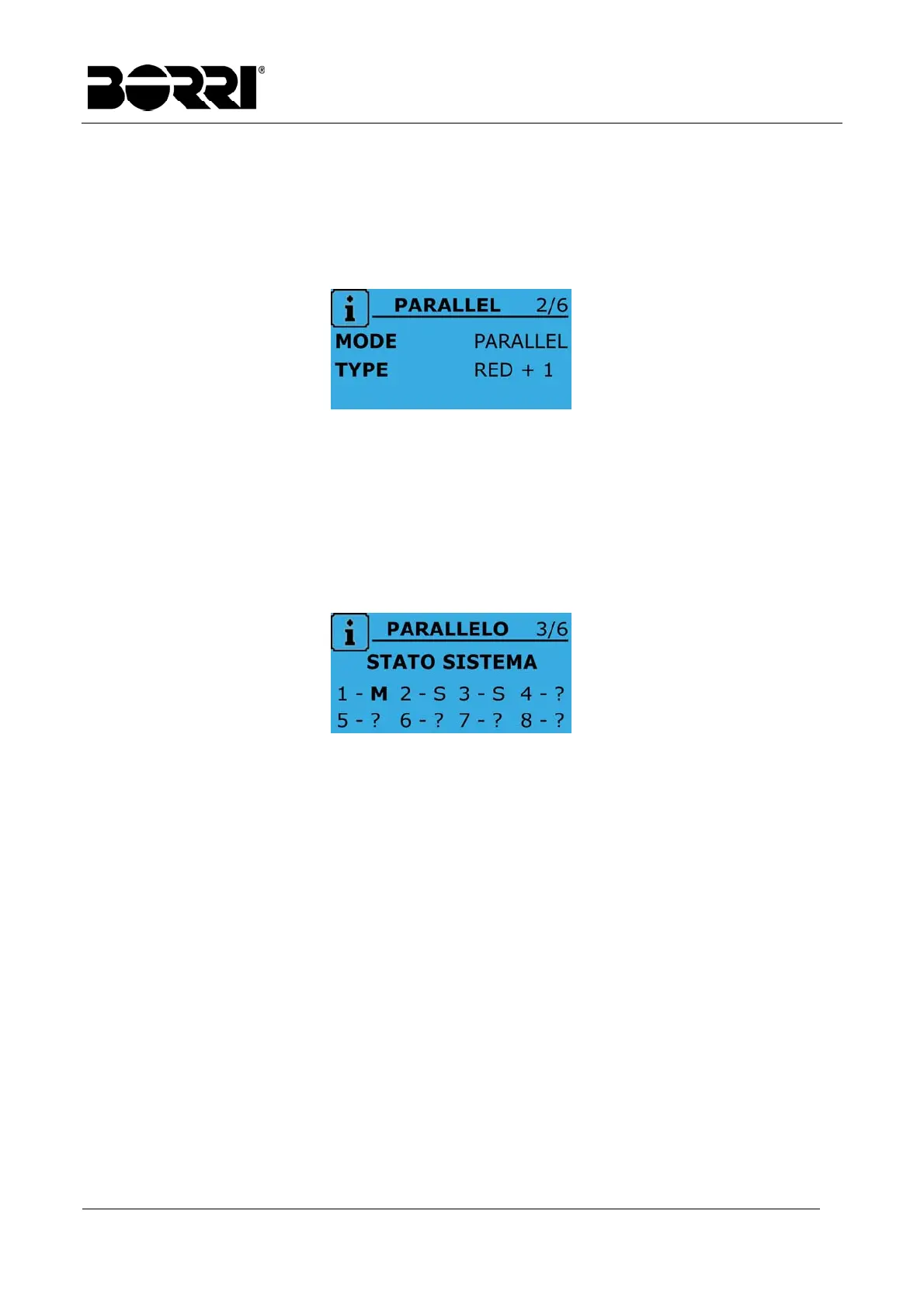

7.1.2 Tipo di parallelo
La stringa sulla seconda riga può avere due valori, “POTENZA” oppure “RIDONDANTE+X”.
 POTENZA significa che il sistema di parallelo è impostato in maniera tale da
necessitare della presenza di tutti gli UPS per alimentare il carico.
 RIDONDANTE+X significa che il sistema è ridondante e l’indice di ridondanza è
indicato dal numero “X”. Per esempio, in un sistema composto da 3 UPS,
“RIDONDANTE+2” significa che uno solo degli UPS è sufficiente per alimentare il
carico.
7.1.3 Controllo bus di comunicazione
Questo menù dà un' indicazione di massima della comunicazione fra gli UPS che
compongono il sistema.
 I numeri rappresentano i singoli UPS.
 Le lettere M e S stanno rispettivamente per MASTER e SLAVE.
 La lettera evidenziata indica che stiamo lavorando su quello specifico UPS.
 Un eventuale punto interrogativo accanto ad un numero indica che quell’UPS non sta
comunicando sul bus dati.
Supponiamo di avere la seguente situazione:
 sistema composto da 4 UPS;
 al momento l’UPS MASTER è l’UPS2;
 stiamo verificando la comunicazione dati sull’UPS3;
 l’UPS4 non comunica.
Il menù si presenterà come mostrato di seguito.
