AUGMENTATION PROGRESSIVE DE LA
PROFONDEUR DE COUPE
Pour faire des toupillages profonds, plus spécialement
des rainures à distance du bord de la pièce, il est
conseillé de faire plusieurs passes successives en
utilisant les six butées échelonnées tous les 1/8 po de
la tourelle de butée de profondeur plutôt que de faire
une seule passe profonde :
1. Placez la butée la plus basse de la tourelle sous la
tige de profondeur. (Fig. 10)
2. Avec le fer installé, abaissez doucement le moteur
jusqu’à ce que le fer touche juste la surface plane
sur laquelle repose la défonceuse. Relâchez le levier
de verrouillage de profondeur pour bloquer le
moteur dans cette position. (Fig. 10)
3. Desserrez le verrouillage du réglage grossier et
abaissez la tige de profondeur jusqu’à ce qu'elle
touche la butée la plus basse de la tourelle. Tournez
l’index de réglage grossier pour mettre le zéro en
face du trait de référence. Ceci définit la position
zéro, indiquant le point ou le fer affleure la pièce.
Relâchez le levier de verrouillage de profondeur et
laissez le moteur revenir à sa position normale. (Fig.
10)
4. Pour régler la profondeur totale de toupillage désiré,
tournez le bouton de réglage grossier en sens anti-
horaire pour vous approcher aussi près que
possible de la profondeur désirée et bloquez la tige
en faisant pivoter le verrouillage de réglage grossier
vers la droite et en appuyant fermement dessus (Fig.
11). Affinez votre réglage si nécessaire à l’aide du
bouton de réglage fin (Fig. 9).
5. Placez butée la plus haute de la tourelle sous la tige
de profondeur et effectuez la première passe dans la
pièce. Après la première passe, faites pivoter la
tourelle de butée de profondeur pour la mettre la
butée suivante en face de la tige et faites une autre
passe. Continuez ainsi jusqu’à ce que la profondeur
désirée soit atteinte. (Fig. 11)
Le système de centrage précis de la défonceuse permet
d’assurer que toutes les passes successives suivent la
même trajectoire.
Pour vous assurer que les réglages de profondeur sont
corrects, faites des essais de toupillage sur des chutes
avant de commencer.
-32-

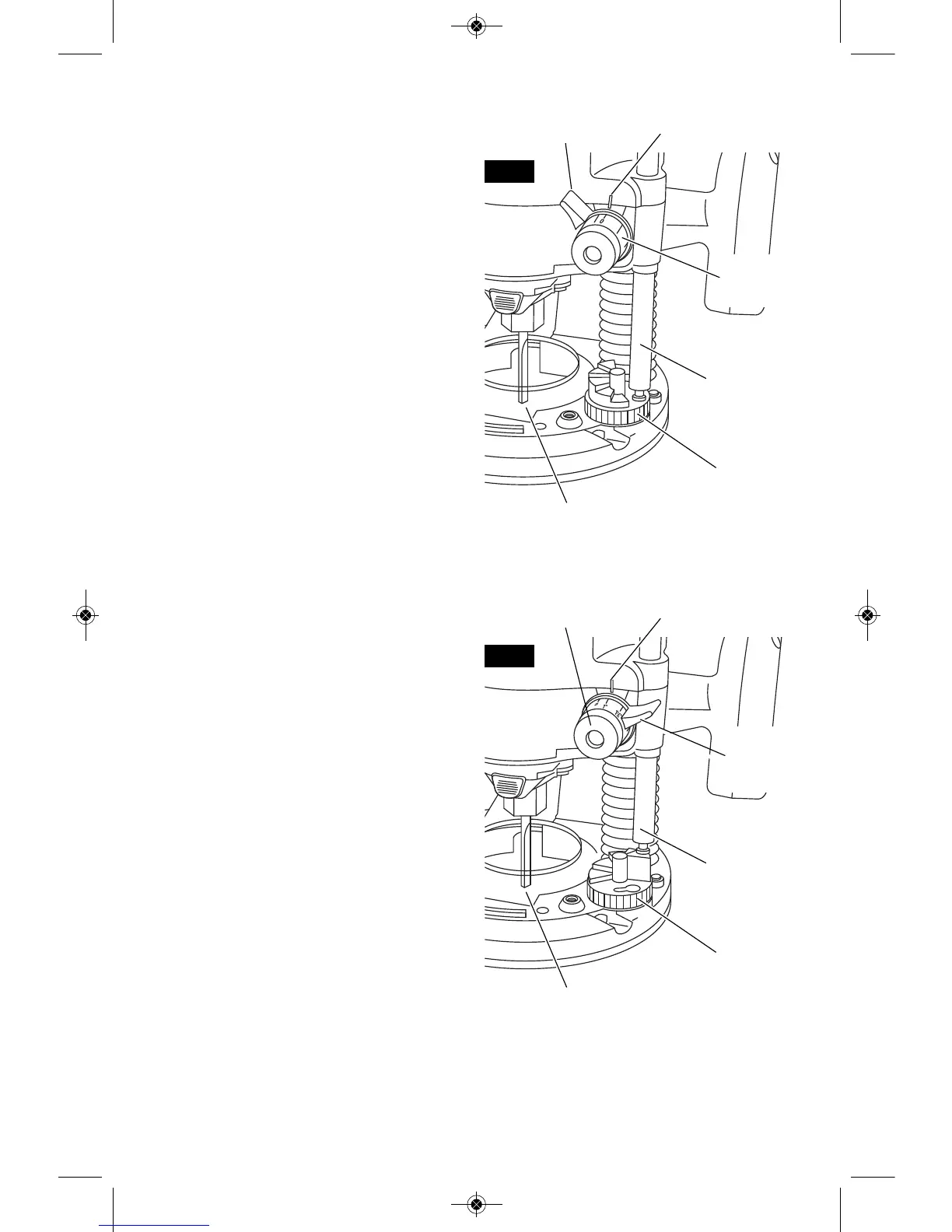

TRAIT DE
RÉFÉRENCE
INDEX DE
RÉGLAGE
GROSSIER
TOURELLE DE BUTÉE
DE PROFONDEUR
VERROUILLAGE
DU RÉGLAGE
GROSSIER
TIGE DE
PROFONDEUR
FIG. 10
FER
TRAIT DE
RÉFÉRENCE
BOUTON DE
RÉGLAGE
GROSSIER
TOURELLE DE BUTÉE
DE PROFONDEUR
VERROUILLA
GE DU
RÉGLAGE
GROSSIER
TIGE DE
PROFONDEUR
FIG. 11
FER
BM 2610933969 09-12_BM 2610933969 09-12.qxp 9/20/12 9:19 AM Page 32
