GCHETTE ET BOUTON DE VERROUILLAGE
SUR MARCHE
Votre défonceuse peut être mise en marche ou arrêtée
en appuyant ou en relâchant la gâchette. Elle est
également dotée d’un bouton de verrouillage sur
marche situé à la gauche de la gâchette qui permet une
utilisation en continu sans avoir à tenir la gâchette.
POUR VERROUILLER LA GCHETTE SUR MARCHE :
enfoncez la gâchette, appuyez sur le bouton et relâchez
la gâchette (Fig. 2).
POUR DÉVERROUILLER LA GCHETTE : Enfoncez la
gâchette et relâchez-la sans appuyer sur le bouton de
verrouillage sur marche.
Si on continue d’appuyer
sur le bouton de
verrouillage sur marche, la gâchette ne peut pas être
déverrouillée.
Assurez-vous toujours que le fer ne touche pas la pièce
avant de mettre la machine en marche ou de l’arrêter.
Attendez que la machine soit à plein régime avant de
mettre le fer en contact avec la pièce, et soulevez-la de
la pièce avant de l’arrêter. La durée de vie du moteur et
celle de la gâchette en seront allongées et la qualité de
votre travail en bénéficiera grandement.
SYSTÈME DE DÉMARRAGE PROGRESSIF
Un système d’asservissement électronique minimise le
contrecoup du couple de démarrage (un défaut habituel
des défonceuses puissantes) en limitant la vitesse de
démarrage du moteur.
COMMANDE ÉLECTRONIQUE DE
VARIATION DE VITESSE
Le système électronique de variation de vitesse permet
d’adapter la vitesse du moteur à la taille du fer et à la
dureté du matériau, ce qui permet d’améliorer la
finition, d’allonger la durée de vie du fer et d’obtenir
une meilleure performance. Le changement de vitesse
s’effectue en poussant le cadran de réglage de vitesse
vers l’AVANT pour diminuer la vitesse et vers
l’ARRIÈRE pour l’augmenter comme indiqué sur le
boîtier de la défonceuse (Fig. 12). La vitesse peut être
changée pendant que le moteur tourne. Les chiffres du
cadran servent de référence pour re-régler la vitesse à
la valeur désirée.
Le tableau des vitesses indique le rapport entre la
vitesse et le travail à effectuer. La vitesse exacte est à
déterminer suivant l’expérience et la préférence de
l’utilisateur ou selon les recommandations du fabricant
du fer.
CIRCUIT CONSTANT RESPONSE™
Le circuit Constant Response™ de la défonceuse
contrôle la puissance et la règle pour maintenir la
vitesse désirée afin de régulariser la performance de la
machine et de rendre celle-ci plus facile à maîtriser.
POSITION
DU
CADRAN
TR/MIN APPLICATION
1 8,000
2 9,000
3 11,000
4 13,000
5 17,000
6 21,000
}
}
}
Fers de grand diamètre
(Panneaux en relief)
Bois dur
Métaux non ferreux
Plastiques tendres
Bois tendres, plans
de travail
Fer de petits diamètres
Plastiques durs
Chants décoratifs
AVERTISSEMENT
!
-33-

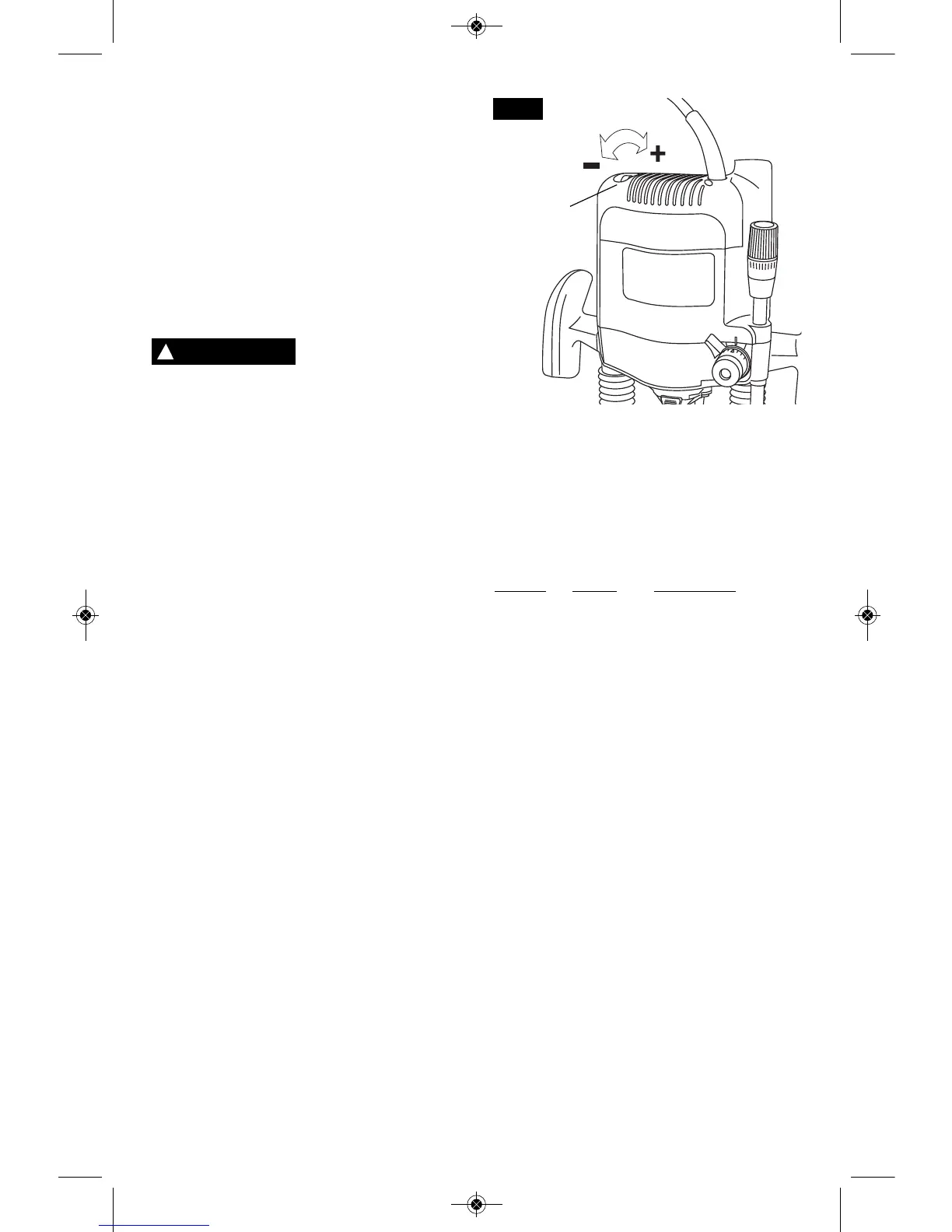

FIG. 12
CADRAN DE
RÉGLAGE DE
VITESSE
BM 2610933969 09-12_BM 2610933969 09-12.qxp 9/20/12 9:19 AM Page 33
