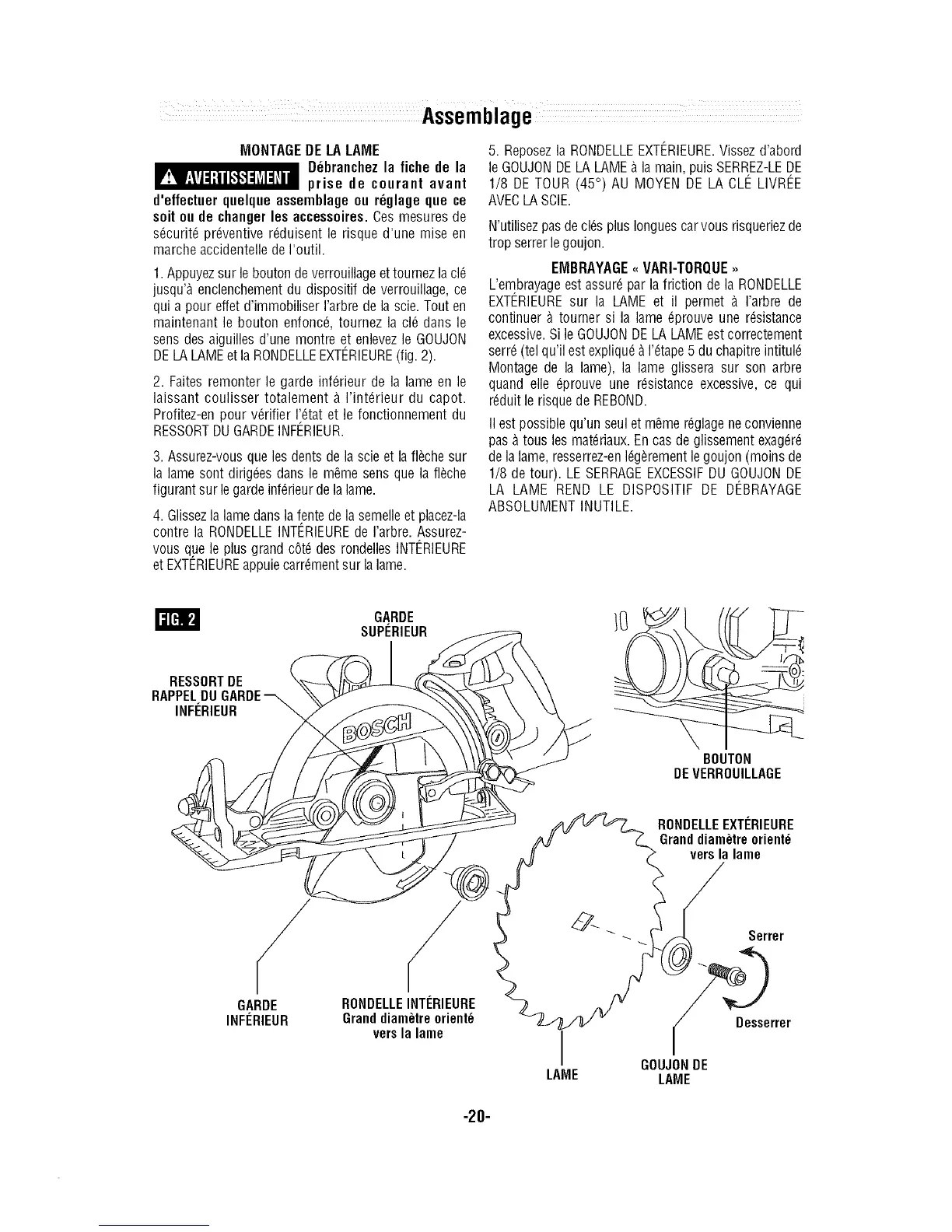

MONTAGEDELALAME
_ D_branchezla fichede la
prise de courant avant
d'effectuerquelqueassemblageon r_glageque ce
soiton dechangerlesaccessoires.Cesmesuresde
s_curit_preventiver_duisentle risqued'unemiseen
marcheaccidentelledeI'outil.
1.Appuyezsur le bouton de verrouillageet tournez la cl6
jusqu'& enclenchement du dispositif de verrouillage, ce
qui a pour effet d'immobiliser I'arbre de la scie. Tout en
maintenant le bouton enfoncG, tournez la cl6 dans le
sens des aiguilles d'une montre et enlevezle GOUJON
DE LALAMEet la RONDELLEEXTC:RIEURE(fig. 2).
2. Faites remonter le garde infGrieurde la lame en le
laissant coulisser totalement & I'intGrieur du capot.
Profitez-en pour vGrifier rGtat et le fonctionnement du
RESSORTDU GARDEINFt_RIEUR.
3. Assurez-vousque les dents de la scie et la fl6che sur
la lame sont dirigGesdans le m_me sens que la flGche
figurant sur legardeinfGrieurde la lame.
4. Glissezla lamedans la fente de la semelleet placez-la
contre la RONDELLEINTt_RIEUREde rarbre. Assurez-
vous que le plus grand cOt_des rondelles INTt_RIEURE
etEXTERIEUREappuiecarr_ment sur lalame.
5. Reposezla RONDELLEEXTC:RIEURE.Vissez d'abord
le GOUJONDE LA LAME& la main, puis SERREZ-LEDE
1/8 DE TOUR (45°) AU MOYEN DE LA CLt_ LIVRC:E
AVEOLA SOLE.
N'utilisez pas decl_s plusIongues car vous risqueriezde
trop serrer le goujon.
EMBRAYAGE<<VARI-TORQUE,,
L'embrayageest assur_ par la friction de la RONDELLE
EXTERIEUREsur la LAME et il permet & rarbre de
continuer & tourner si la lame @rouve une r_sistance
excessive. Si le GOUJONDE LA LAMEest correctement
serr_ (tel qu'il est expliqu_&I'_tape5 du chapitreintitul_
Montage de la lame), la lame glissera sur son arbre
quand elle @rouve une r_sistance excessive, ce qui
r_duit le risque de REBOND.
IIest possiblequ'un seul et meme r_glagene convienne
pas & tousles mat_riaux. En casde glissement exag_r_
de la lame,resserrez-enI_gerementle goujon (moins de
1/8 de tour). LE SERRAGEEXCESSIFDU GOUJONDE
LA LAME REND LE DISPOSITIF DE Dt_BRAYAGE
ABSOLUMENT INUTILE.
GARDE
SUPERIEUR
RESSORTDE
RAPPELDU
INFERIEUR
/
GARDE
INFI_RIEUR
RONDELLEINTI_RIEURE
Granddiam_treorient_
vers la lame
LAME
BOUTON
DEVERROUILLAGE
RONDELLEEXTI_RIEURE
Granddiam_treorient_
vers la lame
Serrer
Desserrer
GOUJONDE
LAME
-20-
