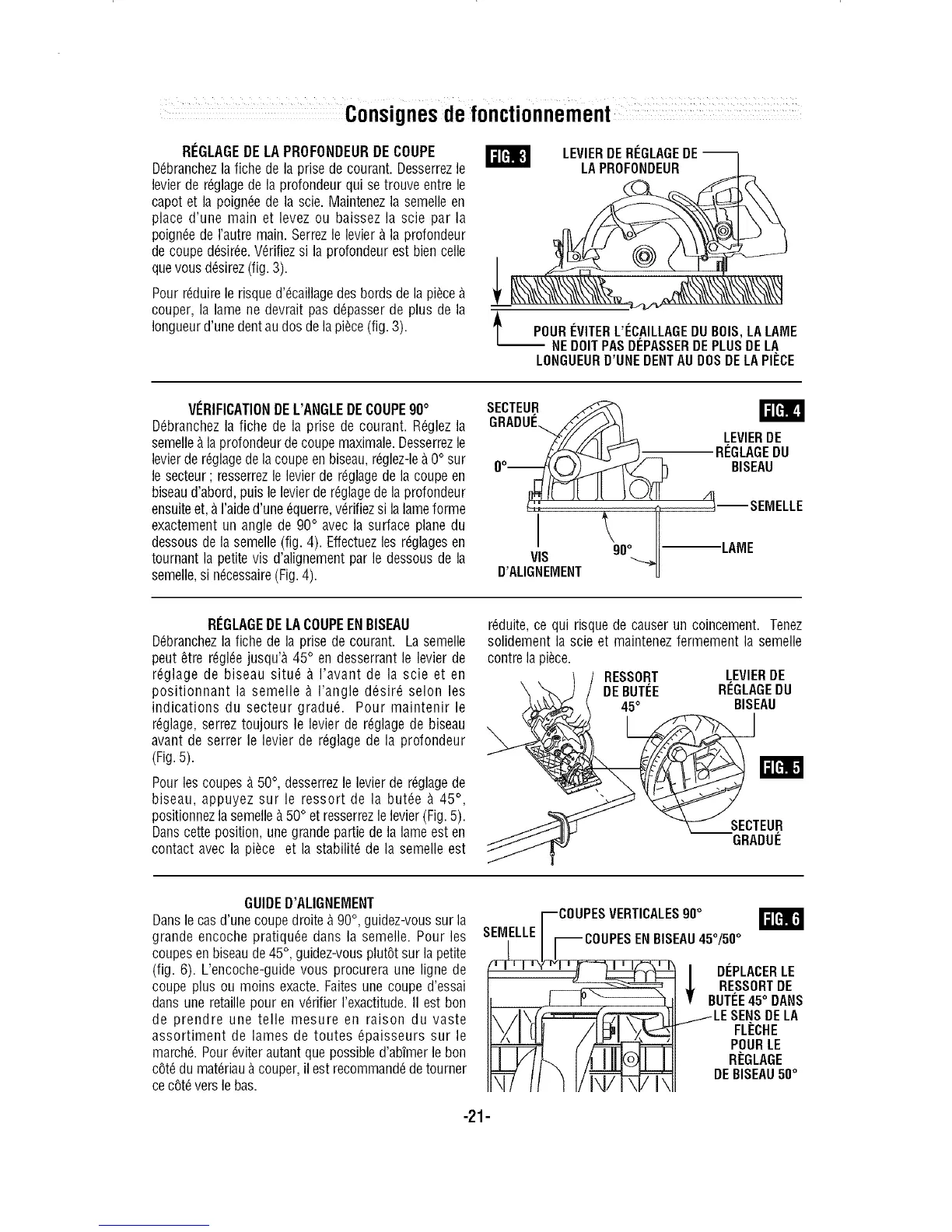

RI_GLAGEDE LA PROFONDEURDE COUPE
D_branchezla fiche de la prise de courant. Desserrezle
levier de r_glagede la profondeur qui se trouve entre le
capot et la poign_e de la scie. Maintenez la semelle en
place d'une main et levez ou baissez la scie par la
poign_ede I'autre main. Serrez le levier & la profondeur
de coupe d_sir_e.V_rifiezsi la profondeur est bien celle
quevous d_sirez(fig. 3).
Pour r_duire le risqued'_caillagedes bords de la piece
couper, la lame ne devrait pas d_passerde plus de la
Iongueurd'une dent au dos dela piece(fig. 3).
LEVIERDEREGLAGEDE--
LAPROFONDEUR
POURI_VITERL'I_CAILLAGEDUBOIS,LALAME
NEDOlTPASDI_PASSERDEPLUSDELA
LONGUEURD'UNEDENTAUDOSDELAPli::CE
VITRIFICATIONDEL'ANGLEDE COUPE90°
D_branchez la fiche de la prise de courant. R_glez la
semelle&la profondeurde coupe maximale. Desserrezle
levier de r_glagede la coupeen biseau,r_glez-le&0° sur
le secteur ; resserrezle levier de r_glagede la coupeen
biseaud'abord, puis le levier de r_glagede la profondeur
ensuiteet, & I'aided'une_querre,v_rifiezsi la lameforme
exactement un angle de 90° avec la surface plane du
dessousde la semelle(fig. 4). Effectuezles r_glagesen
tournant la petite vis d'alignement par le dessous de la
semelle,si n_cessaire(Fig.4).
SECTEUR
GRADUE._,____
I_l[_l_l
LEVIERDE
REGLAGEDU
BISEAU
/It
,-_-- SEMELLE
V!S _0°_ -LAME
D'ALIGNEMENT
RI_GLAGEDE LA COUPEEN BISEAU
D_branchezlafiche de la prise de courant. La semelle
peut _tre r_gl_e jusqu'_ 45° en desserrant le levierde
r_glage de biseau situ_ _ I'avant de la scie et en
positionnant la semelle _ I'angie d_sir_ selon les
indicationsdu secteurgradu_. Pourmaintenirle
r_glage, serrez toujours le levierde r_glage de biseau
avant de serrer le levier de r_glage de la profondeur
(Fig.5).
Pour lescoupes _50°, desserrez le levierde r_glagede
biseau, appuyez sur le ressort de la butte _ 45° ,
positionnezla semelle_ 50° etresserrezlelevier(Fig.5).
Danscette position, une grande partie de la lameest en
contact avec la piece et la stabilit_ de la semelle est
r_duite, ce qui risque de causer un coincement. Tenez
solidement la scie et maintenezfermement la semelle
contre la piece.
RESSORT LEVIERDE
DEBUTTE REGLAGEDU
45° BISEAU
m
SECTEUR
GRADUE
GUIDED'ALIGNEMENT
Dansle casd'une coupedroite _ 90°,guidez-voussur la
grande encoche pratiqu_e dans la semelle. Pour les
coupes en biseau de 45°, guidez-vous plut6t sur la petite
(fig. 6). L'encoche-guide vous procurera une ligne de
coupe plus ou moins exacte. Faites une coupe d'essai
dans une retaille pour en v_rifier I'exactitude.II est bon
de prendre une telle mesure en raison du vaste
assortiment de lames de toutes _paisseurs sur le
march_. Pour _viterautant que possible d'abimer le bon
c6t_ du mat_riau_ couper, ilest recommand_de tourner
ce cOt_vers le bas.
I--COUPESVERTICALES90°
SEMELLE/ o o
iI i--COUPES ENBISEAU45/50
BUTI_E45° DANS
II\ /J\J__T"'_;;_ IJJ_ ILE SENSDELA
11"/( (l_ /I _J \/_--_H. FLECHE
]_:_=jb_ (' _'J P.OURLE
II I i//_ ] A I lIMI I II REGLAGE
H oE,,sEAozo°
-21-
