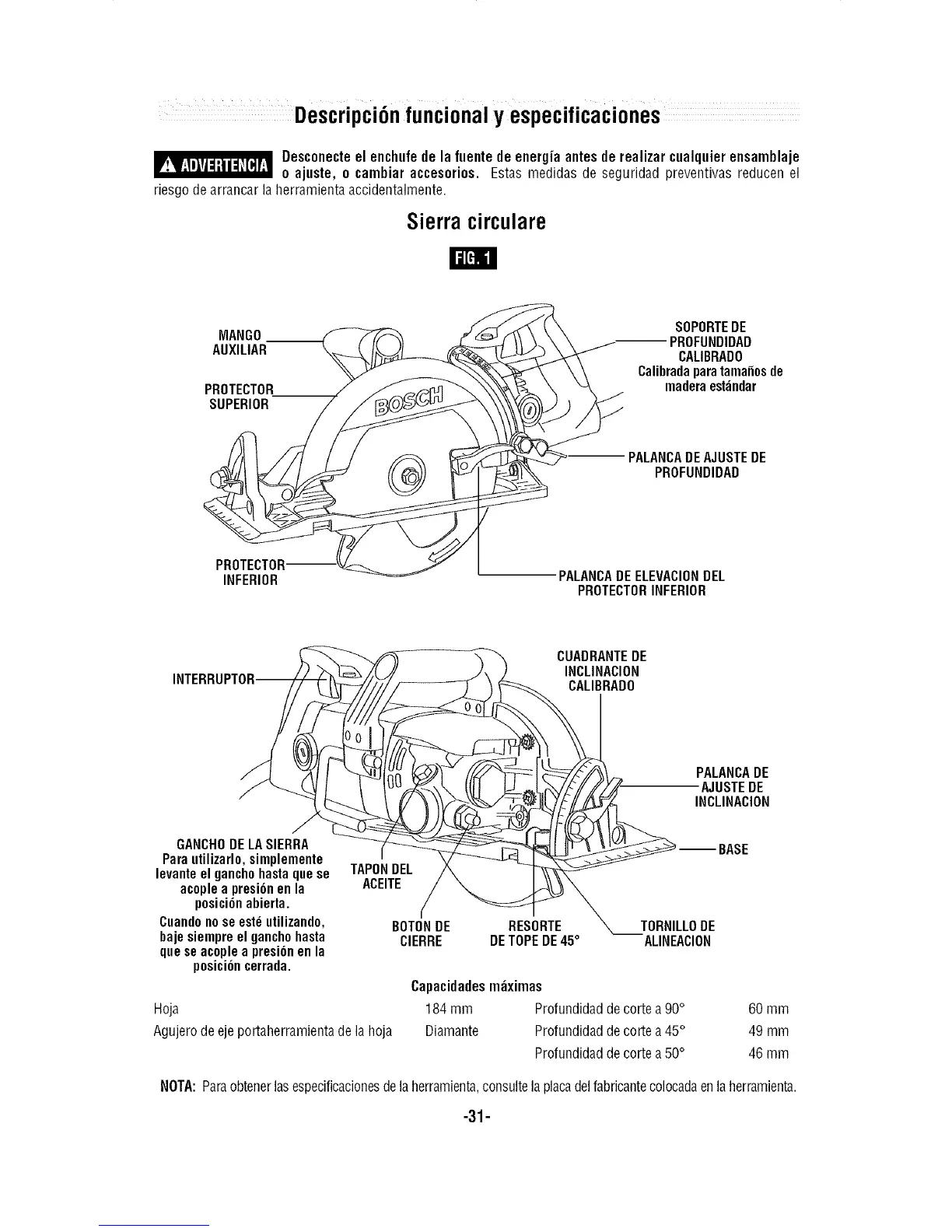

Descripci6n funcional y especificaciones
_ esconecteel enchufe de la fuente de energia antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
Sierra circulare
rm=l
__ SOPORTEDE
MANGO
-- _ -- PROFUNDIDAD
AUXILIAR CALIBRADO
Calibradaparatamanosde
PROTECTOR maderaestandar
SUPERIOR
__, PALANCADEAJUSTEDE
PROFUNDIDAD
INFERIOR PALANCADEELEVACIONDEL
PROTECTORINFERIOR
CUADRANTEDE
INCLINACION
CALIBRADO
PALANCADE
AJUSTEDE
INCLINACION
GANCHODELASIERRA
Para utilizarlo,simplemente
levanteel ganchohastaque se
acoplea presi6n en la
posici6n abierta.
Cuandonose estdutilizando,
bajesiempreel ganchohasta
que se acoplea presi6nen la
posici6n cerrada.
Hoja
Agujero deeje portaherramientade la hoja
TAPONDEL
ACEITE
BOTONDE RESORTE TORNILLODE
CIERRE DETOPEDE45° ALINEACION
Capacidades mdximas
184 mm Profundidadde corte a90° 60 mm
Diamante Profundidadde corte a45° 49 mm
Profundidad de corte a50° 46 mm
NOTA: Paraobtenerlasespecificacionesde laherramienta,consultelaplacadelfabricantecolocadaen laherramienta.
