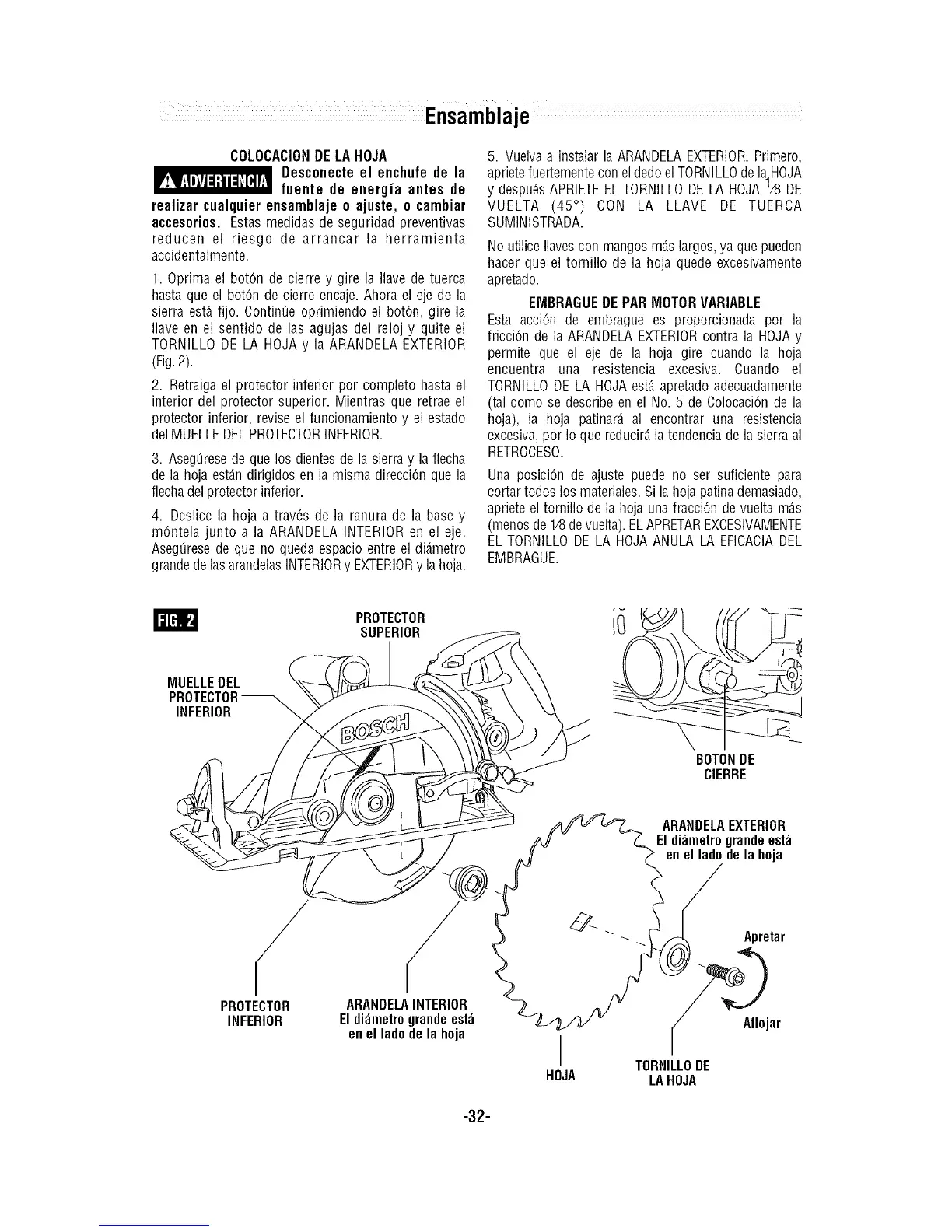

COLOCACIONDELAHOJA
1__ Desconecteel enchufede la
fuente de energia antes de
realizarcualquierensamblajeo ajuste,o cambiar
accesorios.Estasmedidasdeseguridadpreventivas
reducen el riesgo de arrancar la herramienta
accidentalmente.
1. Oprima el bot6n de cierre y gire la Ilave de tuerca
hasta que el botOnde cierre encaje. Ahora el eje de la
sierra est_ fijo. Oontint_eoprimiendo el bot6n, gire la
Ilave en el sentido de las agujas del reloj y quite el
TORNILLO DE LA HOJA y la ARANDELA EXTERIOR
(Fig.2).
2. Retraiga el protector inferior por completo hastael
interior del protector superior. Mientras que retrae el
protector inferior, revise el funcionamiento y el estado
del MUELLEDELPROTECTORINFERIOR.
3. Asegt_resede que los dientes de la sierra y la flecha
de la hoja est_n dirigidos en la misma direcci6n que la
flechadel protectorinferior.
4. Deslice la hoja a trav_s de la ranura de la base y
m6ntela junto a la ARANDELA INTERIOR en el eje.
AsegQresede que no queda espacio entre el diAmetro
grandede las arandelasINTERIORy EXTERIORy la hoja.
5. Vuelva a instalar la ARANDELAEXTERIOR.Primero,
aprietefuertementecon eldedo el TORNILLOdela HOJA
y despu_s APRIETEEL TORNILLODE LA HOJA 1/8 DE
VUELTA (45 °) CON LA LLAVE DE TUERCA
SUMINISTRADA.
No utilice Ilavescon mangosm_s largos,ya quepueden
hacer que el tornillo de la hoja quede excesivamente
apretado.
EMBRAGUEDE PARMOTORVARIABLE
Esta acciOn de embrague es proporcionada por la
fricciOn de la ARANDELA EXTERIORcontra la HOJAy
permite que el eje de la hoja gire cuando la hoja
encuentra una resistencia excesiva. Ouando el
TORNILLODE LA HOJAestA apretado adecuadamente
(tal como se describe en el No. 5 de OolocaciOnde la
hoja), la hoja patinar_ al encontrar una resistencia
excesiva,por Io que reducir_ la tendenciade la sierra al
RETROCESO.
Una posici6n de ajuste puede no ser suficiente para
cortar todos los materiales.Si la hojapatina demasiado,
apriete el tornillo de la hoja unafracci6n de vuelta mAs
(menosde 1/8de vuelta). ELAPRETAREXCESIVAMENTE
EL TORNILLO DE LA HOJA ANULA LA EFICACIADEL
EMBRAGUE.
PROTECTOR
SUPERIOR
MUELLEDEL
PROTECTOR
INFERIOR
PROTECTOR ARANDELAINTERIOR
INFERIOR El di_imetrograndeest_i
en el ladode la hoja
BOTONDE
CIERRE
//-!_J _/" " _Aflojar
TORNILLODE
HOJA LAHOJA
-32-
